LS201-TS15MNO
光电/激光传感器
LS201-TS15MNO
  • 抗干扰

  • 可检测细小物体

  • 30m的长距离检测

  • 经济型产品全新上市

  • 检测距离可调节、动作状态可切换

  • 备有导线引出型(标配)及防水对插连接器型两种方式

可检测细小物体
可检测细小物体,检测精度高,经典方型外观,25.4mm标准安装孔距性能稳定,安装方便。
检测距离可调节、动作状态可切换
检测距离可调,动作状态(入光ON、遮光ON)任意切换,可满足客户更多需求。产品性能稳定,适用性强,重复精度高。应差距离小,响应速度快,具备浪涌保护回路、短路保护、极性反接保护,
抗干扰
抗干扰能力LS200型获得进一步增强。装配耐变频器电路。能使峰值波长进行最佳偏移,使产品的耐变频器光波或高压变频调速电机的高频干扰等性能进一步增强。
透明物体检测专用型LS201-RT产品]
采用独特的光学系统和专门检测透明物体的电路。可检测各类透明物体如透明薄膜、玻璃、塑料杯等透明、半透明、不透明物体。
30m的长距离检测
可实现超长距离检测,适合自动化仓库或立体停车库等各种用途中。
经济型产品全新上市
备有电缆长度为0.5m的经济型,省去灵敏度调节器和动作切换开关。对于要求明确的用途,采用经济型可省略现场的微调环节,实现快速安装降低成本。
出线方式
备有导线引出型(标配)及防水对插连接器型两种方式,有助于减少安装维护工时。
检测方式形状(mm)光源检测距离NPN型PNP型输出动作
对射


红外光2mLS201-TS2MNOLS201-TS2MPO遮光ON
LS201-TS2MNCLS201-TS2MPC入光ON
15mLS201-TS15MNOLS201-TS15MPO遮光ON
LS201-TS15MNCLS201-TS15MPC入光ON




光源红外光
检测距离15m
检测物体Φ12mm以上的不透明体
重复精度(垂直于检测轴)0.5mm以下
电源电压12~24VDC±10%脉动P-P10%以下
消耗电流投光器:25mA以下,受光器:10mA以下
控制输出流入电流100mA时(剩余电压:2V以下);流入电流16mA时(剩余电压:1V以下)
输出动作 配备动作切换开关,动作状态(遮光时ON入光时ON)任意切换
动作切换开关未配备
灵敏度调节器未配备
保护回路浪涌保护回路、短路保护、极性反接保护
反应时间2ms以下
指示灯电源指示灯(绿色,通电时亮起),动作指示灯(红色,输出ON时亮起)
保护构造IP64
环境温度动作时:-10℃~+55℃/(无结冰、无结露),保存时:-30℃~+70℃(无结冰、无结露)
使用环境湿度动作时:35%RH~85%RH,保存时:35%RH~85%RH
使用环境照明度白炽灯:受光面照明度3000LX以下
绝缘阻抗20MQ以上(DC500V兆欧表)充电部与外壳间
介电强度AC1000V以上在50/60Hz1min充电部与外壳间
振动(耐久)10~55Hz,1.5mm双振幅,在X、Y、z方向2h
冲击(耐久)500m/s双振幅,在X、Y、Z各方向3次
连接方式导线引出型(标准导线长2m)、防水对插连接器型
 外壳材质 PC


LS201-TS15MNO(投光部/受光部)
输出输入电路图
直流3线式NPN输出

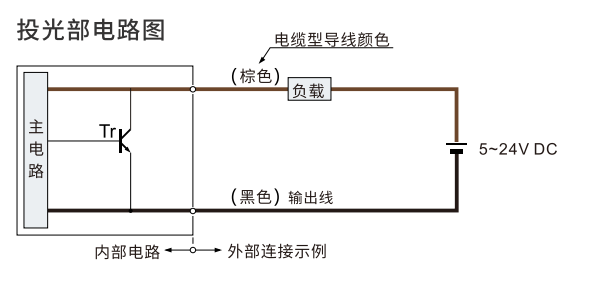

投光部电路图
品名形状型号备注
支架型安装1706493240567618.pngEB-4020标配
支架型安装1706493249987394.pngEB-3032选配
