ES201-R10MN
ES201-R10MN
光电/激光传感器
ES201-R10MN

  • 超小光斑

  • 简单易行的调整

  • 1ms 高速响应时间

产品咨询
概述
种类
技术参数
尺寸图
接线图

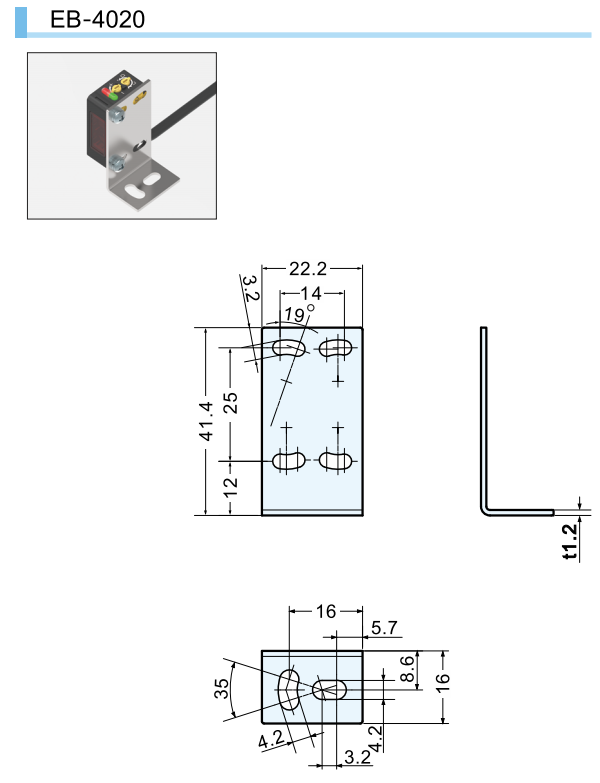

配件
下载

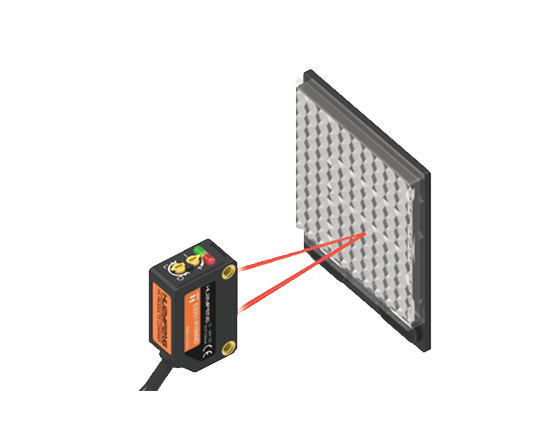

超小光斑
结构轻巧紧密，激光光斑直径1x2mm，可精准检测细小物体，重复精度高。
简单易行的调整
激光可见，因此可在观察光点的同时，轻松进行调整

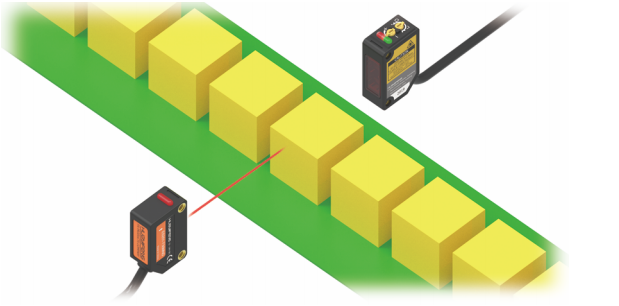

1ms 高速响应时间
适用于检测快速通过的物体。

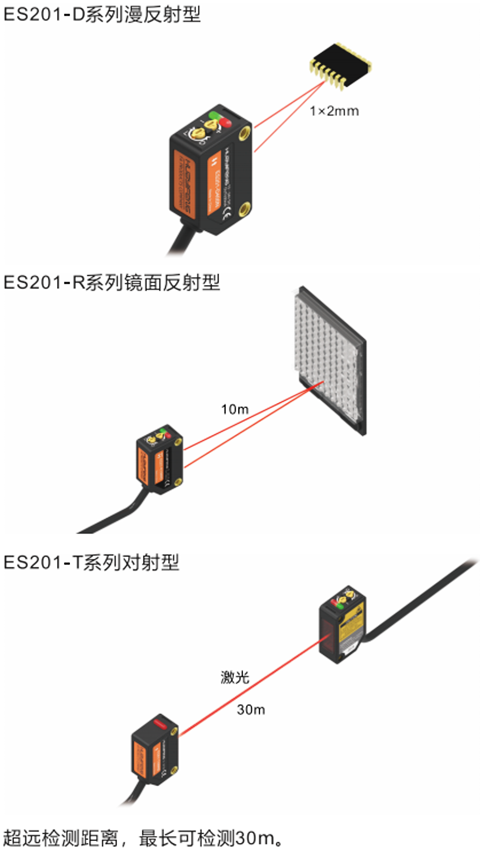

检测方式形状（mm）检测距离NPN型PNP型
漫反射1701488748436966.png300mmES201-D300NES201-D300P
镜面对射1701488758830871.png10mES201-R10MNES201-R10MP
对射1701488768799417.png30mES201-T30MNES201-T30MP



检测距离10m
消耗电流20mAmax
光斑尺寸约1x2mm
应差检测距离的20%以下
光源(波长)激光(650nm)
电源电压12VDC~24VDC±10%脉动P-P10%以下
输出动作配备动作切换开关，动作状态(遮光时ON，入光时ON)任意切换
响应时间1ms以下
环境温度-10~+50℃(注意不可结露、结冰)，存储时:-20~+60℃
环境湿度35~+85%RH，存储时:35%~85%RH
振动(耐久)10~55Hz，1.5mm双振幅，在X、YZ方向达到1h
冲击(耐久)500m/s双振幅，在X、Y 、Z各方向3次
防护等级IP64
激光等级classl
输出指示灯人红色LED
电源指示灯 绿色LED
灵敏度调节单圈电位器
连接方式N导线引出型(标准导线长2m)
外壳材质PC

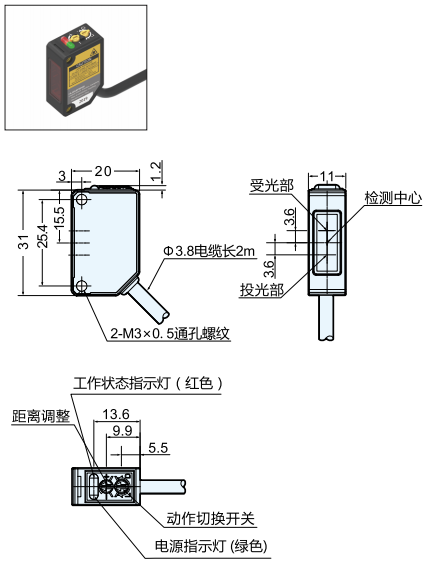

ES201-R10MN

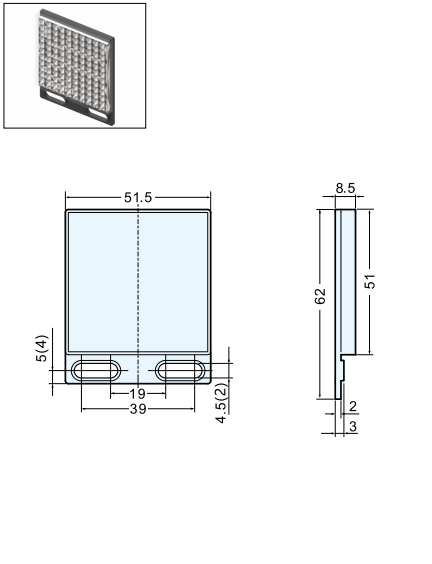

LS-13

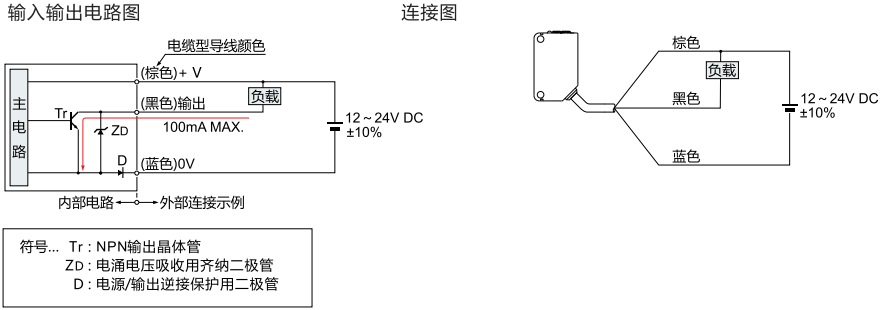

输出输入电路图
直流3线式NPN输出

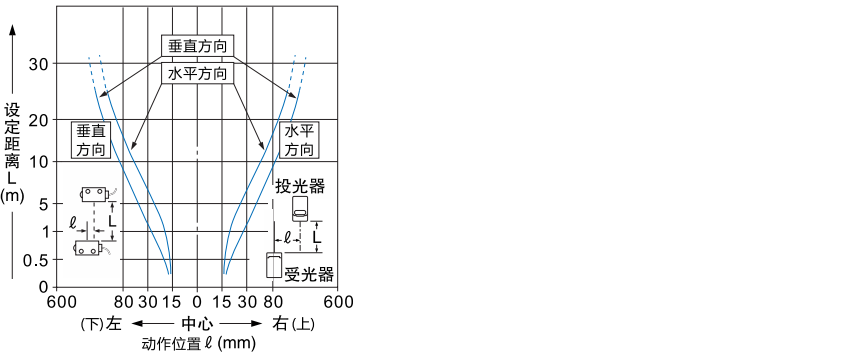

平行移动检测特性图（代表示例）
