ES201-T30MP
ES201-T30MP
光电/激光传感器
ES201-T30MP

  • 超小光斑

  • 简单易行的调整

  • 1ms 高速响应时间

产品咨询
概述
种类
技术参数
尺寸图
接线图

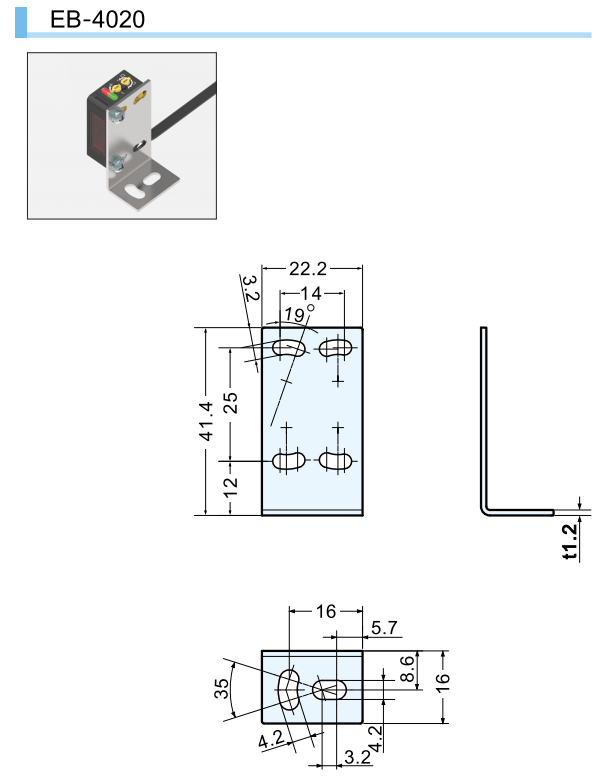

配件
下载

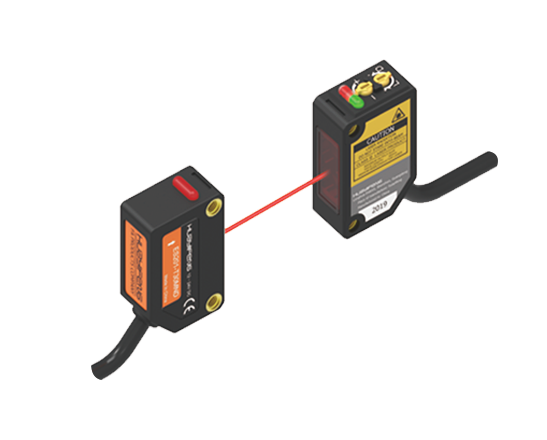

超小光斑
结构轻巧紧密，激光光斑直径1x2mm，可精准检测细小物体，重复精度高。
简单易行的调整
激光可见，因此可在观察光点的同时，轻松进行调整

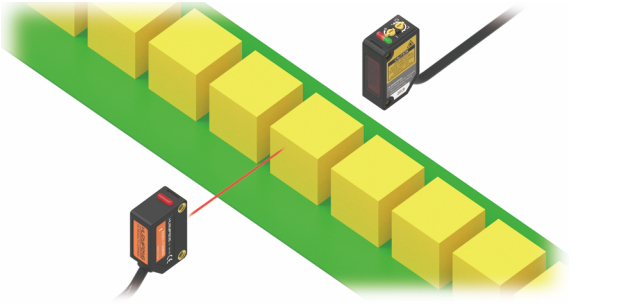

1ms 高速响应时间
适用于检测快速通过的物体。

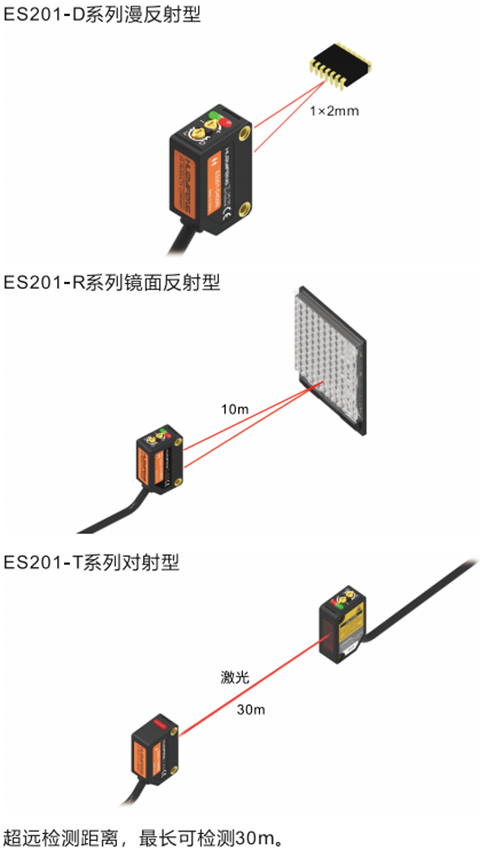

检测方式形状（mm）检测距离NPN型PNP型
漫反射1701488748436966.png300mmES201-D300NES201-D300P
镜面对射1701488758830871.png10mES201-R10MNES201-R10MP
对射1701488768799417.png30mES201-T30MNES201-T30MP



检测距离300mm
光斑尺寸L方向:中47mm;D方向:中21mm
检测物体不透明物体
光源(波长)激光(650nm)
灵敏性调节可调电位器
重复精度1mm
消耗电流≤20mA
应差≤20%
残余电压≤2.0V(100mA)
负载电流<100mA(24DC)
指示灯
信号输出:红色;运行状态:绿色
电源电压12VDC~24VDC±10%脉动P-P10%以下
绝缘电阻20MΩ以上(DC500兆欧表)充电部与外壳间
响应时间1ms以下
保护回路浪涌保护/短路保护/反极性保护
环境温度-10至+55°C(无结冰、无结露) 存储时:-30~+70℃
环境湿度35~+85%RH，存储时:35%~85%RH
振动(耐久)10~55Hz，1.5mm双振幅，在X、YZ方向达到2h
冲击(耐久)加速度500m/s2,X,Y,Z方向各3次
防护等级IP64
连接方式N导线引出型(标准导线长2m)
外壳材质PC

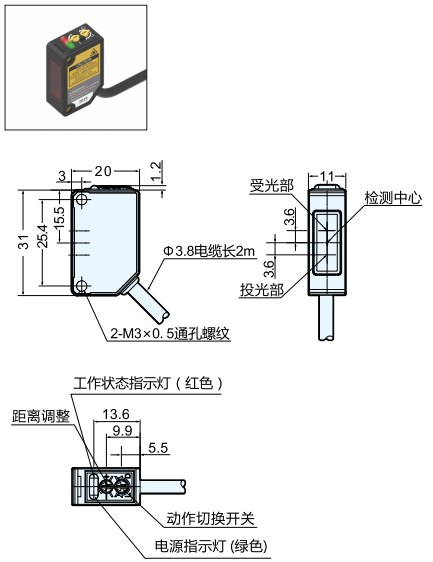

ES201-T30MP(受光部)

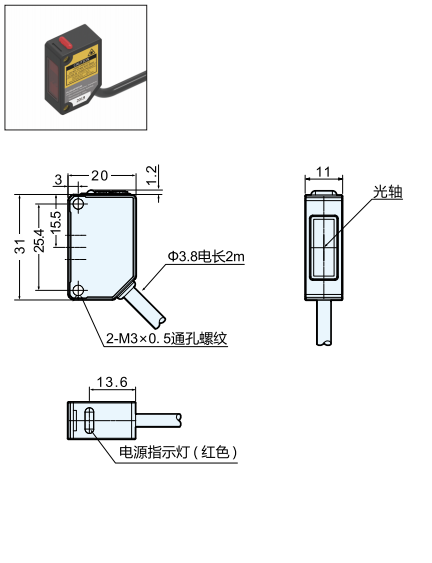

ES201-T30MP(投光部)

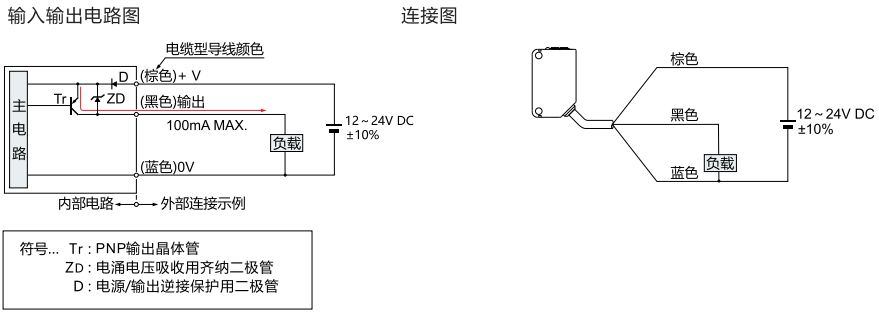

输出输入电路图
直流3线式PNP输出

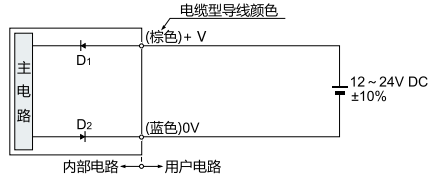

投光部电路图


选型手册
  • 选型手册
    选型手册
    ES200系列 激光传感器
    下载
说明书
  • 说明书
    说明书
    ES200系列 激光传感器产品说明书
    下载
CAD
  • CAD
    CAD
    ES200系列 激光传感器产品3D数模
    下载
