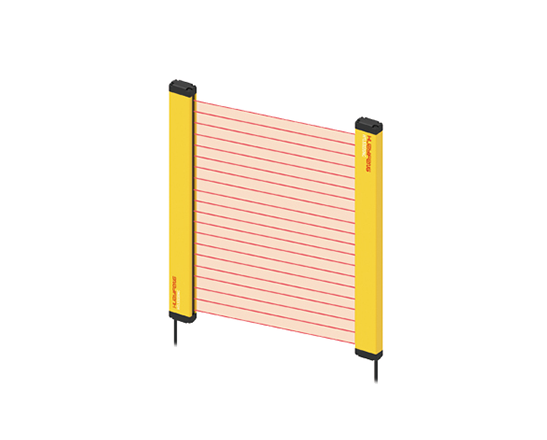

H2TLPS□□20-1NP
安全/区域传感器
H2TLPS□□20-1NP
  • 坚固&超薄结构

  • 更薄,使用范围更大

  • 根据客户需求定制形状、长度、光束数量

  • 正面检测型/侧面检测型可供选择的2种类型

M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
正面检测型/侧面检测型可供选择的2种类型
为传统机型的省空间设计。另外,备有“正面检测”和“侧面检测2种机型,可根据安装到装置的位置进行选择。
坚固&超薄结构
行业首创超薄光栅,14mm厚度,应用小空间、紧贴安装或需要隐秘等设备,可应用于AOI等待光学检测设备作防护或启动信号使用。传统的坚固型均是厚实的结构,但是该产品成功实现了超薄化。
更薄,使用范围更大
光幕传感器更薄,使得装置的工作宽度增加,工作性大幅提高
根据客户需求定制形状、长度、光束数量
在产品型号规格表内没有的规格型号,客户可根据自身需求,与销售人员进行沟通定制形状、长度和所需的光束数量。
形状用途图示光轴间距系列
1706250458525732.png到达危险源的距离较近时,检测体Φ14mm(手指检测)1706250500576165.png10mmH2TLP□□10
H2TLS□□10
最常用的标准型,检测体Φ25mm(手检测)1706250506679560.png20mmH2TLP□□20
H2TLS□□20
到达危险源的距离较远时,检测体Φ45mm(手臂、脚、身体检测)1706250511833573.png40mmH2TLP□□40
H2TLS□□40
保护高度60-2580mm
截面尺寸29x14mm
检测距离正面检测:0~1.5m    侧面检测 0~2.5m
光轴数4~120
光轴间距 (分辨率)10 (14) /20 (25) /40 (45) mm
红外波长940nm
同步性光同步
最大功率3~8W
响应时间≤15ms
供电电压DC12~24V
输出方式NPN/PNP
输出电流≤150mA
外壳防护等级IP54
工作温度-10-55°C
储存温度-20~70°C
相对湿度15%~85%
抗撞击10g/20ms
扫描时间<18ms


外型尺寸图
H2TLPS□□20-1NP
光轴间距20mm
主体A-H的尺寸
NPN/PNP输出
选型手册
  • 选型手册
    选型手册
    H2TL系列 超薄型光幕传感器
说明书
  • 说明书
    说明书
    H2TL系列 超薄型光幕传感器产品说明书
