电容式接近传感器
管道液位型接近传感器

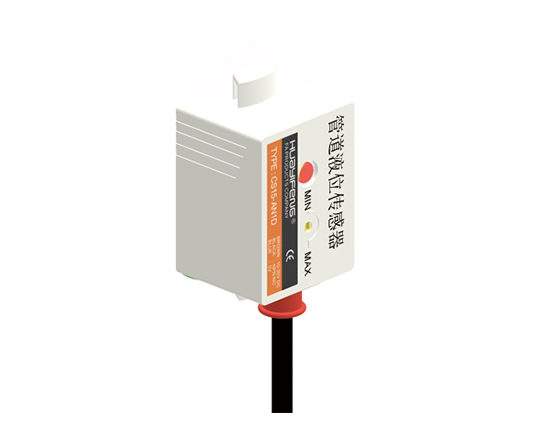

CS15-AND
CS15-AND
电容式接近传感器
CS15-AND

  • 灵敏度可调节

  • 配备2米耐曲折电缆

  • 简单安装、轻松调节

  • 可检测管内的各种液体

  • 清晰可见的工作状态指示灯

产品咨询
概述
种类
技术参数
尺寸图
接线图
下载
检测多样性
可检测管内的各种液体，如水、酒、饮料等，只适用于非金属管，不受液体颜色的影响。
旁通管安装型
适用于中φ6~13mm、中φ14~26mm的大范围管径，使用寿命长，稳定性高
放大器内置型
放大器内置型节省安装空间。

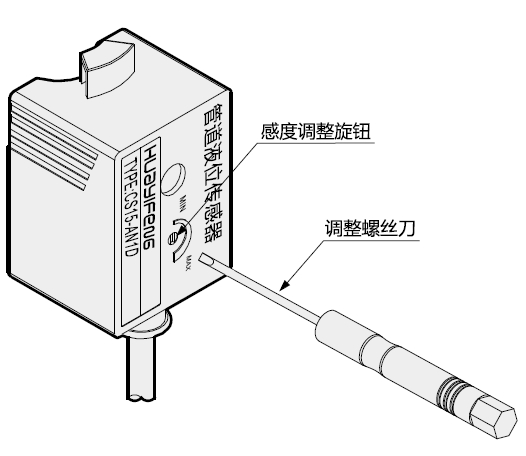

灵敏度可调节
灵敏度调节电位器可以方便的调节检测的距离。

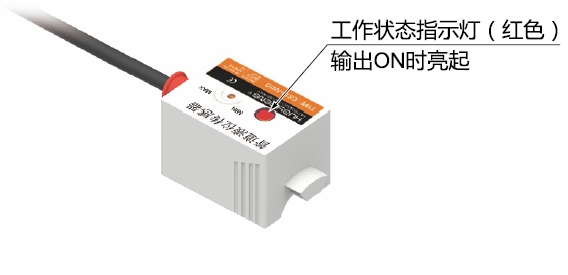

清晰可见的工作状态指示灯
可以从任何角度，随时确认检测状态。

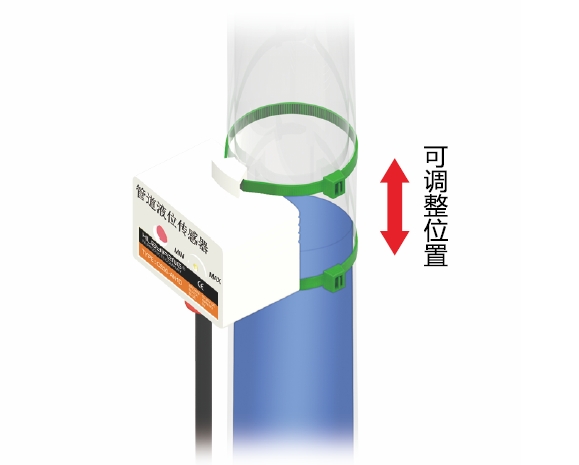

简单安装、轻松调节
使用扎带系与管道上，安装方便容易。可以轻松进行位置调整
出线方式
配备有2米耐曲折电缆

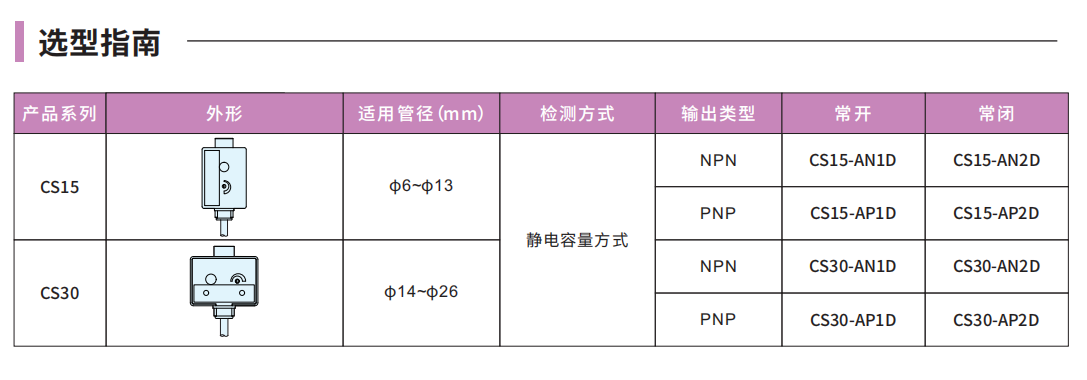

输出动作NPN型PNP型外径尺寸
常开/常闭CS15-ANDCS15-APDφ6-φ13mm

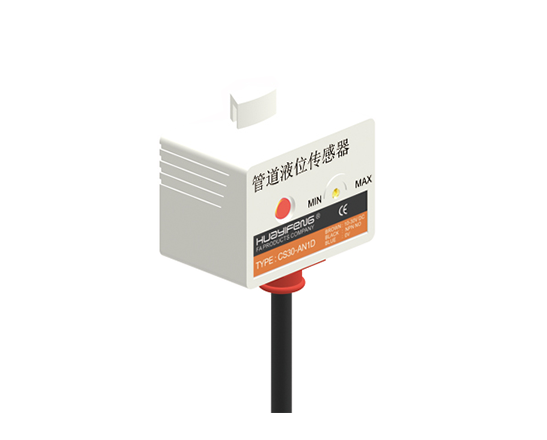

常开/常闭CS30-ANDCS30-APDφ14-φ26mm


检测物体液体
适用管距
ф6-ф13mm
指示灯
红，绿双色灯
开关模式常开、常闭(4线）
输出模式入光ON/遮光ON
重复精度±0.2mm以下
应差0.6~5mm
工作电压10-30VDC
消耗电流＜15mA
残余电压＜1V
负载电流100mA
漏电流＜1mA
绝缘电阻50MΩ以上(DC500V兆欧表)充电部与外壳间
耐压AC1000V50/60HZ1min充电部与外壳间
保护电路浪涌保护回路、短路保护、极性反接保护
工作环境温度0°C-+55°C
工作环境湿度使用时、保存时:各25~85%RH(无结露)
抗振性500M/S2XY,Z 方向各2H
防护等级IP67(IEC)
连接方式导线引出型
外壳材质PC
检测面材质PC


CS15-AND
直流3线式NPN输出

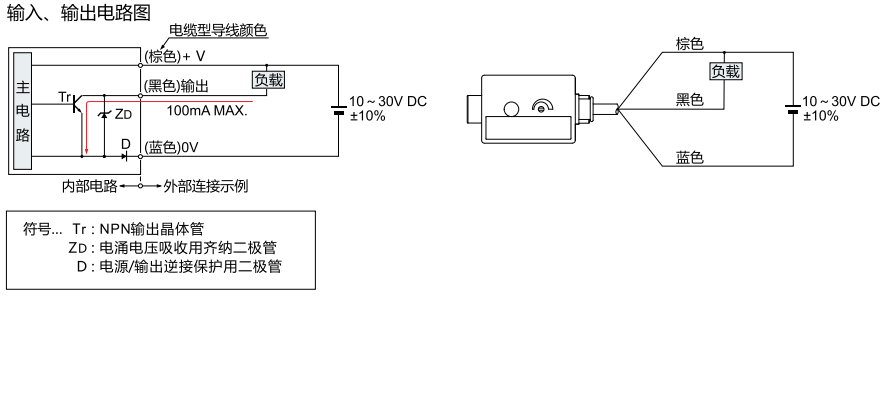

连接图

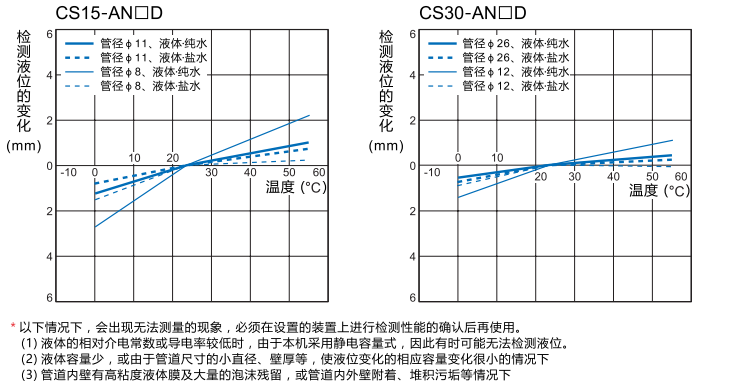

检测液位温度的影响特性曲线
选型手册
  • 选型手册
    选型手册
    CS系列 管道液位型接近传感器
    下载
说明书
  • 说明书
    说明书
    CS系列 管道液位型接近传感器产品说明书
    下载
CAD
  • CAD
    CAD
    CS系列 管道液位型接近传感器产品3D数模
    下载
