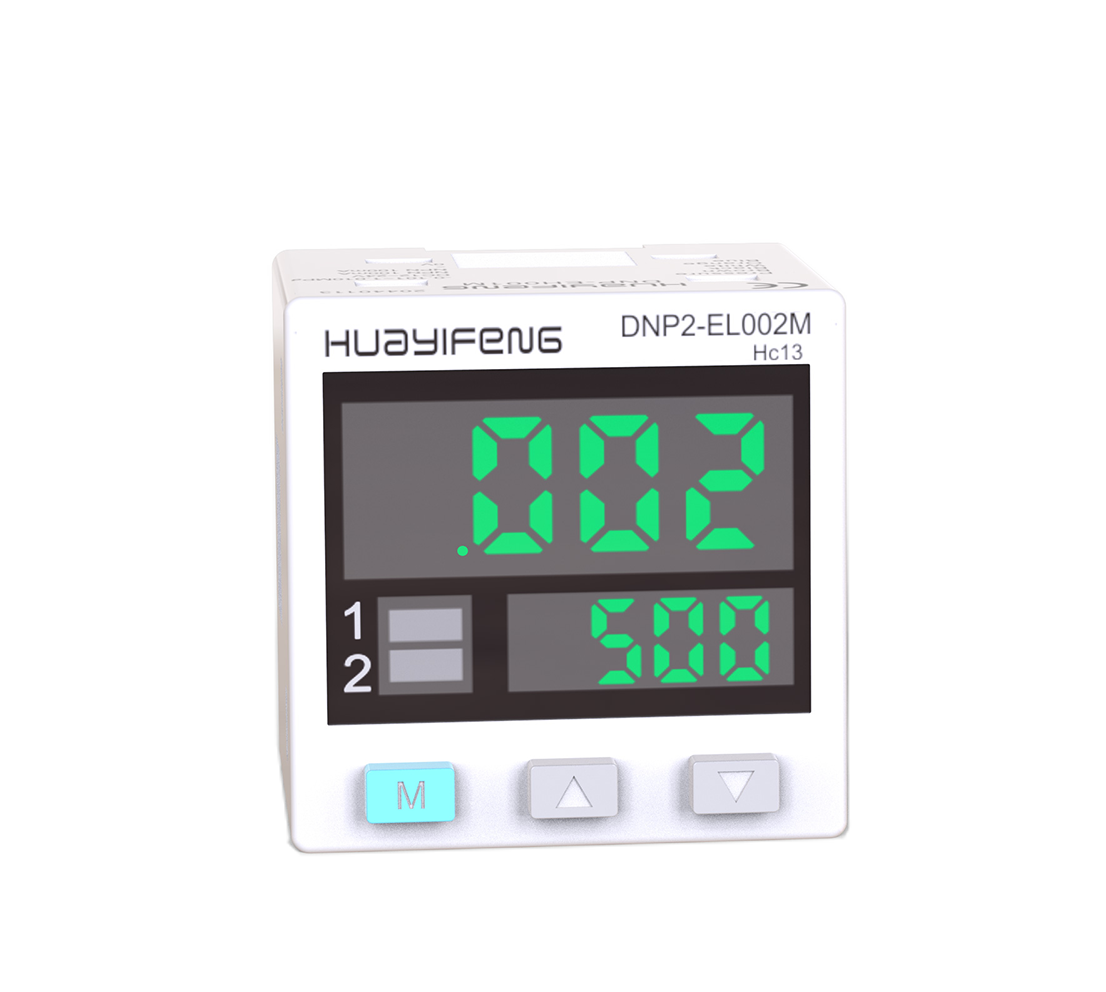

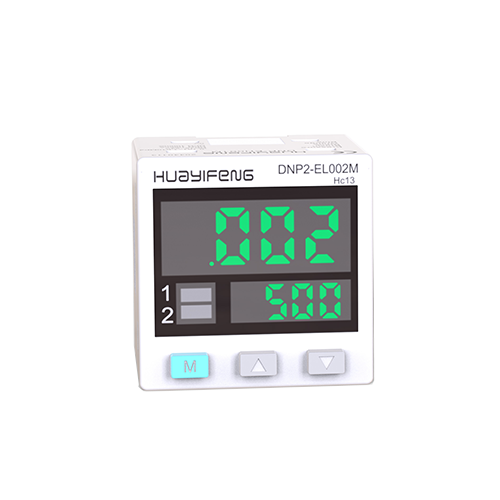

DNP2-EL002M
压力传感器
DNP2-EL002M
  • 可紧贴安装

  • 清晰可见,可视性更强

  • 配备独立双路和三种输出模式

  • 可同时显示“当前值”和“基准值”、直接设定基准值

M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种

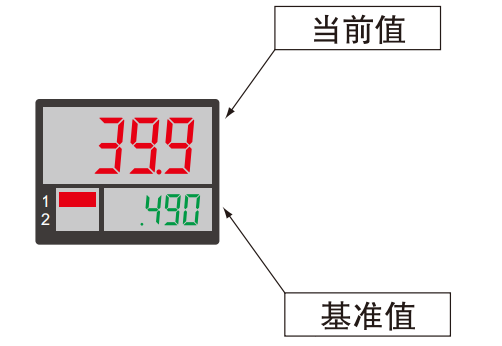

可同时显示“当前值”和“基准值”、直接设定基准值
紧凑机身配备双画面显示功能。可同时确认当前值和基准值,无需切换画面模式即可顺利确认、设定基准值。
清晰可见,可视性更强
采用白色LED显示可见性更强比原先绿色LED显示视野更宽
配备独立双路和三种输出模式
配备两路独立的比较输出,可实现吸附用途中确认真空破坏,也可实现确认总压力时,输出总压力警报。并有三种输出模式可供选择使用。

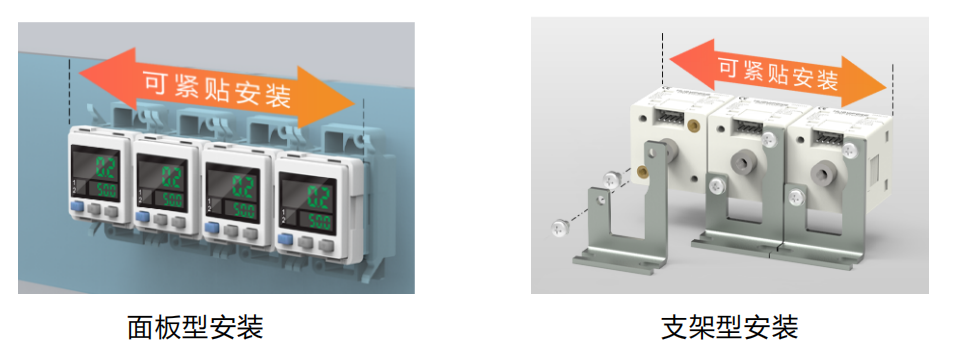

可紧贴安装
备有支持紧贴安装的面板专用安装件和专用支架。
种类高压型标准端口高压型短端口低压型标准端口低压型短端口
NPN型 DNP2-EH001RDNP2-EH001MDNP2-EL001RDNP2-EL001M
PNP型DNP2-EH002RDNP2-EH002MDNP2-EL002RDNP2-EL002M



额定压力范围-100~+100kPa
设定压力范围- 101.0~+101.0kPa
耐压力500kPa
适用气体非腐蚀性气体
电源电压12~24V Dc+10%
消耗电流

通常时:720mW以下(电源电压24V时 消耗电流35mA以下)

ECO模式(STD)时:480mW以下(电源电压24V时 消耗电流20mA以下)

ECO模式(FULL)时:360mW以下(电源电压24V时 消耗电流15mA以下)

比较输出

PNP开路集电极晶体管

最大流出电流:100mA

外加电压:30VDC下(比较输出和+V之间)

剩余电压:2V以下(流出电流为100mA时)

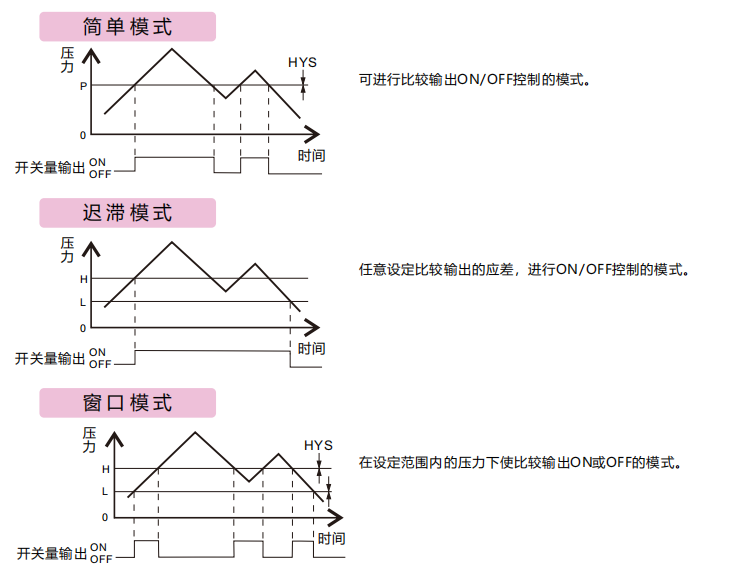

输出工作根据按钮操作选择N.o./N.C.
应差最小1digit(可变)(但使用psi单位时为2digits)
重复精度+0.2%F.s.+2digits以内
反应时间

通过按钮操作选择1ms、2.5ms、5ms、10ms、25ms、50ms、100ms、250ms、500ms、1,000ms

5,000ms

周围温度-10~+50°C(注意不可结露、结冰)、存储:-10~+60°C
周围湿度35~85%RH、存储:35~85%RH
温度特性+1%F.S.以内(在+20°C基准)

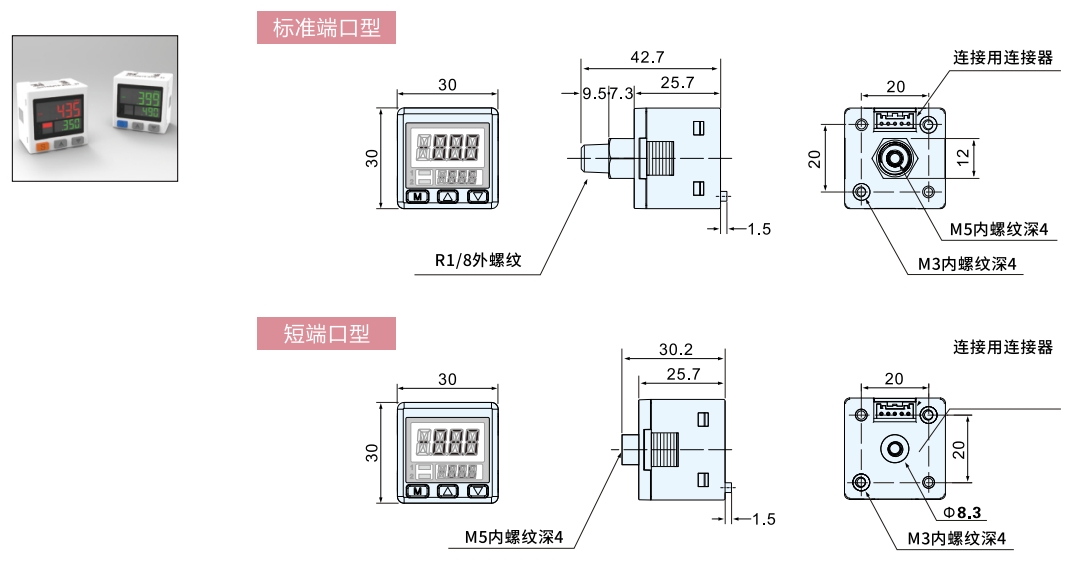

压力端口M5内螺纹+R1/8外螺纹(短端口型为M5内螺纹)
DNP2-EL002M
输入/输出电路
2路PNP输出

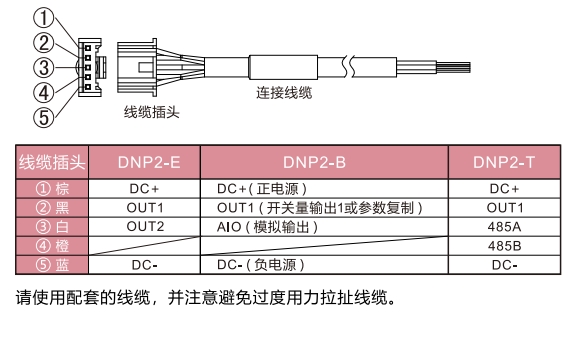

端子排列图
品名形状型号内容
带连接器电缆1708676391639721.pngLU-E500-C1长度1m(0.2mm5芯橡皮电缆,一端带连接器。
电缆外径:中3.7mm)
LU-E500-C2长度2m(0.2mm5芯橡皮电缆,一端带连接器。
电缆外径:中3.7mm)
LU-E500-C3长度3m(0.2mm5芯橡皮电缆,一端带连接器。
电缆外径:中3.7mm)
LU-E500-C5长度5m(0.2mm5芯橡皮电缆,一端带连接器。
电缆外径:中3.7mm)
支架型安装




EB-P06安装支架(附带M3螺丝x2件)
支架型安装




EB-P07安装支架(附带M3螺丝x2件)
壁面型安装




EB-P08壁面安装支架(正面保护罩、面板安装件)
接头转换头




EB-P09内M5转内R1/8


选型手册
  • 选型手册
    选型手册
    DNP2 系列 双数显数字压力传感器
CAD
  • CAD
    CAD
    DNP2系列 双数显数字压力传感器产品3D数模
说明书
  • 说明书
    说明书
    DNP2系列 双数显数字压力传感器产品说明书
