PT30-T30NO-D-C2
电感式接近传感器
PT30-T30NO-D-C2
  • 种类齐全

  • 品质保障

  • 保护回路

  • 保护等级IP67


种类齐全
产品规格尺寸齐全,长款短款都具有一体出线式、接插式多类产品可供选择。
M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
品质保障
采用专用IC,使用寿命更长。
保护回路
浪涌保护回路、短路保护、极性反接保护。
保护等级IP67
实现了IP67保护构造,优异的耐水和耐油性能。
出线方式
备有出线式(标配两米耐油PUR电缆)和接插式可供选择
外径尺寸种类检测距离NPN型PNP型输出动作
M18基本型接插式
屏蔽5mm
PS18-E05NO-D-C2PS18-E05PO-D-C2常开
PS18-E05NC-D-C2PS18-E05PC-D-C2常闭
非屏蔽10mmPS18-T10NO-D-C2PS18-T10PO-D-C2常开
PS18-T10NC-D-C2PS18-T10PC-D-C2常闭
长距离型接插式屏蔽8mmPT18-E08NO-D-C2PT18-E08PO-D-C2常开
PT18-E08NC-D-C2PT18-E08PC-D-C2常闭
非屏蔽16mmPT18-T16NO-D-C2PT18-T16PO-D-C2常开
PT18-T16NC-D-C2PT18-T16PC-D-C2常闭
M30
基本型接插式屏蔽10mmPS30-E10NO-D-C2PS30-E10PO-D-C2常开
PS30-E10NC-D-C2PS30-E10PC-D-C2常闭
非屏蔽20mmPS30-T20NO-D-C2PS30-T20PO-D-C2常开
PS30-T20NC-D-C2PS30-T20PC-D-C2常闭
长距离型接插式屏蔽15mmPT30-E15NO-D-C2PT30-E15PO-D-C2常开
PT30-E15NC-D-C2PT30-E15PC-D-C2常闭
非屏蔽

30mm

PT30-T30NO-D-C2PT30-T30PO-D-C2常开
PT30-T30NC-D-C2PT30-T30PC-D-C2常闭

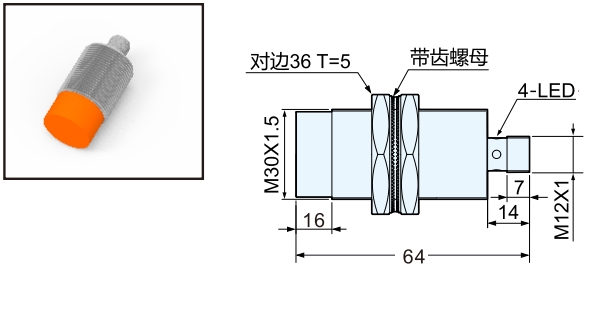

螺纹规格M30
安装方式非齐平安装
检测距离30mm±10%
检测物90*90*1mm Fe
开关模式常开、常闭
输出模式NPN PNP输出
响应时间10ms
开关频率100HZ
重复精度<3%(Sr)
迟滞(回差/应差)10%
工作电压DC10-30V
消耗电流10mA以下
残余电压<2V
负载电流200mA
漏电流<1mA
绝缘电阻50MΩ以上(DC500V兆欧表)充电部与外壳间
耐压AC1000V50/60HZ1min充电部与外壳间
保护电路浪涌保护回路、短路保护、极性反接保护
工作环境温度动作时:-25至70°C,保存时-25至70°C(无结冰)
工作环境湿度动作时:35至85%6,保存时35至85°C(无结冰)RH
抗振性500M/S2XY,Z 方向各2H
防护等级IP67(IEC)
连接方式快速接头
外壳材质铜镀镍
检测面材质ABC


PT30-T30NO-D-C2
直流3线式NPN输出
