MS1-CUPO
MS1-CUPO
安全门锁开关

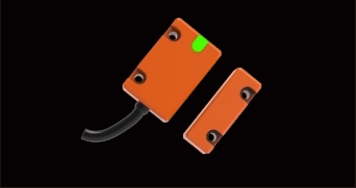

MS1-CUPO

  • 防护等级IP67

  • 小尺寸,安装灵活方便

  • 具有RFID检测技术,抗干扰性强
  • 状态的“可视化”可有效缩短故障诊断时间
  • 可连接多达20个开关，适合大中型设备应用场景


产品咨询
概述
种类
技术参数

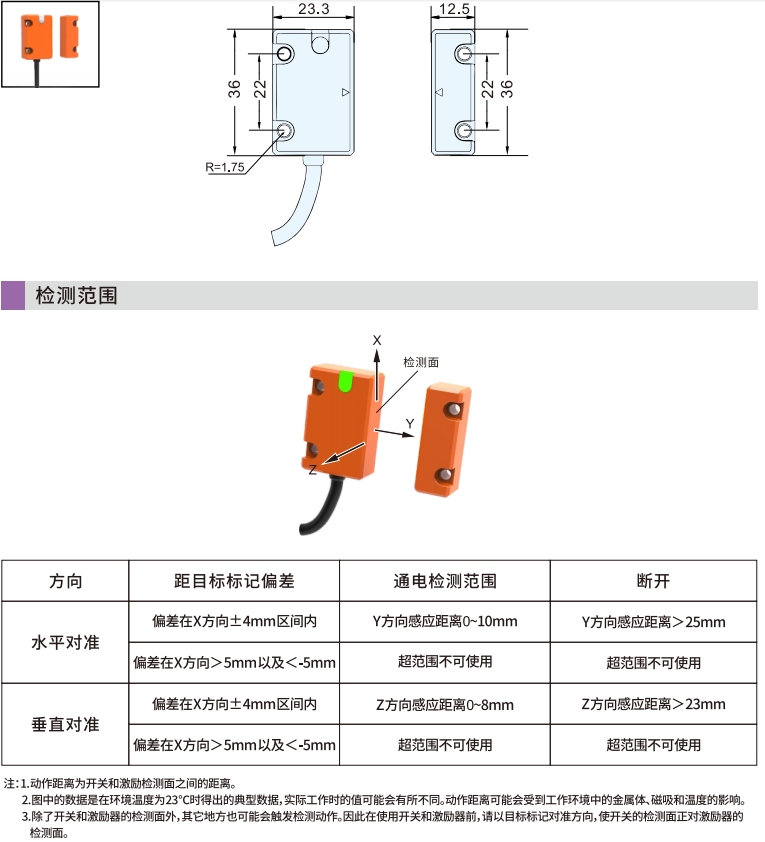

尺寸图
接线图
下载

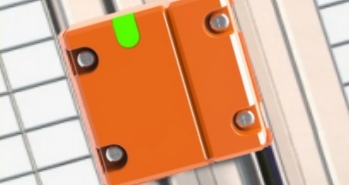

M3螺丝轻松安装！
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种

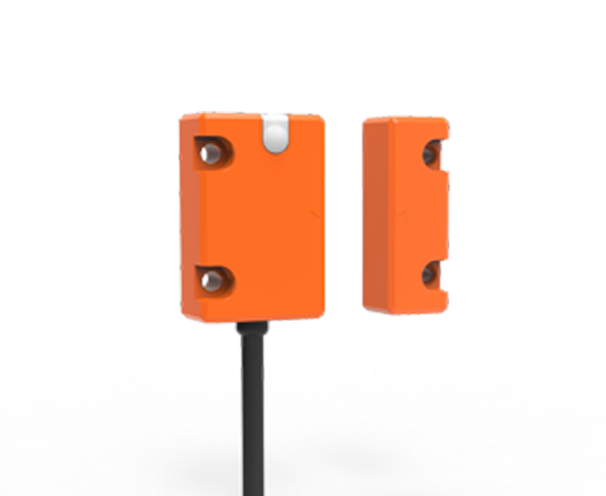

体积小巧
小尺寸外观,安装灵活方便。
采用先进技术
具有RFID检测技术，抗干扰性强，安全可靠。
适用大中型设备的安全专家
最多可连接多达20个开关,适合大中型设备应用场景。

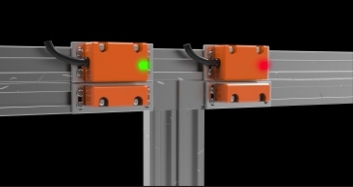

可视化监测
状态的可视化，可清楚知道设备门开闭状态。
保护等级IP67
高达IP67的防水构造，适用于恶劣环境。
产品外观配置类型编码方式NPN型PNP型输出动作连接方式


简单型

通用编码

MS1-NCUNOMS1-NCUPO

常开

出线式

MS1-NCUNCMS1-NCUPC常闭

唯一编码

MS1-NCENOMS1-NCEPO

常开

MS1-NCENCMS1-NCEPC常闭

标准型

通用编码

MS1-CUNOMS1-CUPO

常开

唯一编码

MS1-CENOMS1-CEPO

常开



供电电压24VDC±15%
功耗<1W
消耗电流<150mA
响应时间60ms
检测距离水平:0~10mm导通/垂直:0~5mm导通
操作频率1Hz
保护电路电源过压保护、反极性保护、输出过流保护
安全输出(OSSD)

PNP晶体管输出,负载电流200mA以下,残余电压1V以下(因电缆延长导致的电压降除外)，漏电流1mA以下

NPN 晶体管输出,负载电流200mA以下,残余电压1V以下(因电缆延长导致的电压降除外),漏电流 mA 以下

解码方式通用编码
工作环境温度运行温度:-10°C~55°C(无凝结)/储存温度:-30°C~70°C(无凝结)
工作环境湿度温度:20℃C时，空气相对湿度5~95%
抗振动频率10Hz~55Hz,振幅0.35±0.05mm,X、Y及Z方向各20次
符合标准ISO 13849-1IEC/EN60947-5-3
防护等级IP67
连接方式出线式


MS1-CUPO

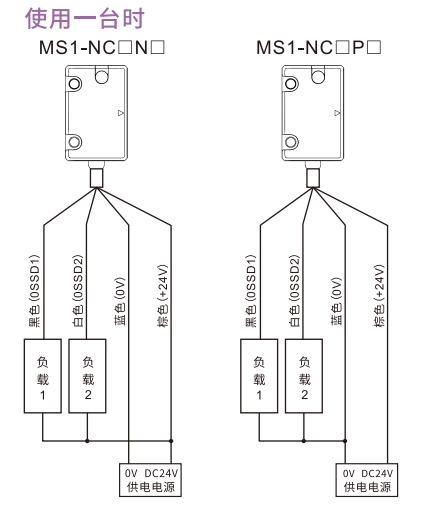

接线图
选型手册
  • 选型手册
    选型手册
    非接触式磁性开关MSI系列选型手册
    下载
CAD
  • CAD
    CAD
    非接触式磁性开关MSI系列3D数模
    下载
