安全门锁开关
安全门锁开关SDS04系列
SDS04-CBUP-C2
SDS04-CBUP-C2
安全门锁开关

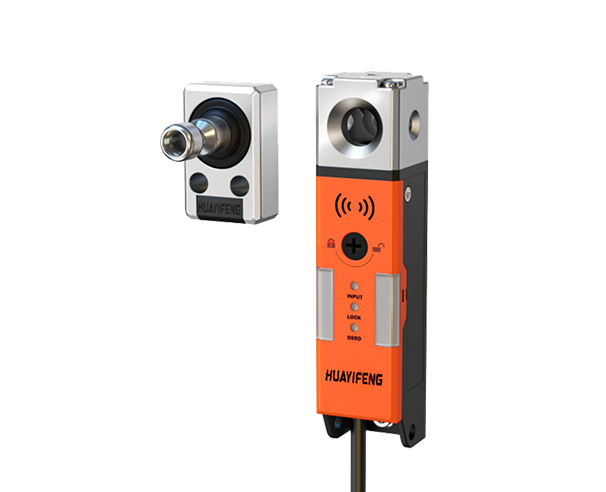

SDS04-CBUP-C2
  • 尺寸小巧,安装灵活
  • 高强度结构设计,能够承受较高的拉力
  • 具备RFID检测技术，唯一编码和通用编码方式可选
  • 采用自检交叉互检设计，周期性的双重互检提高安全性
  • 独立冗余双输出，防止单个回路失效引起安全隐患
产品咨询
概述
种类
技术参数

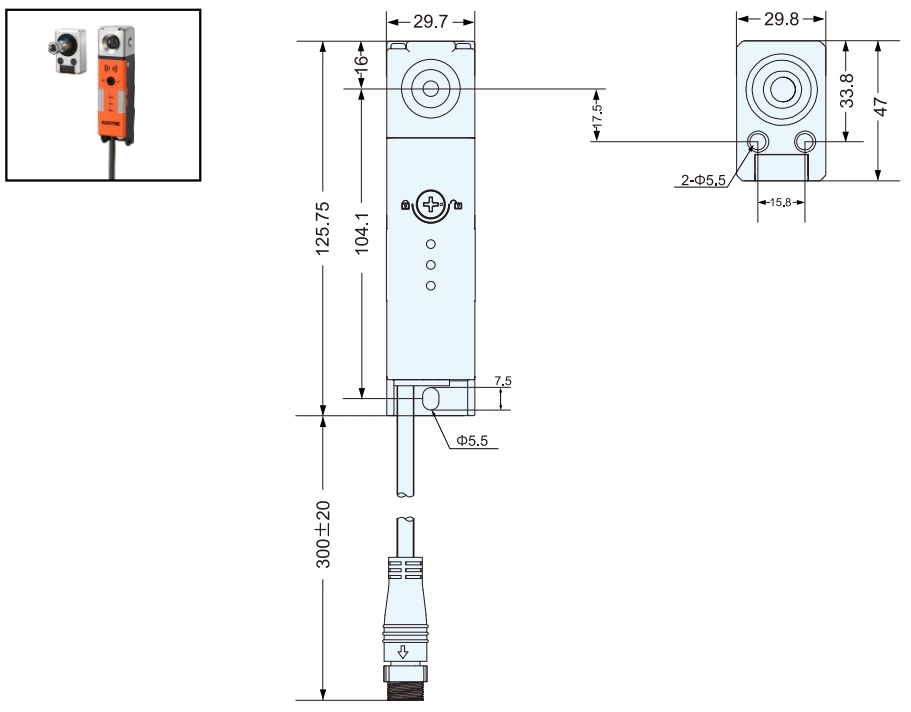

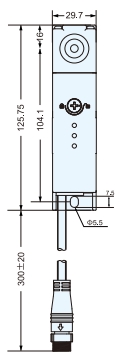

尺寸图
接线图

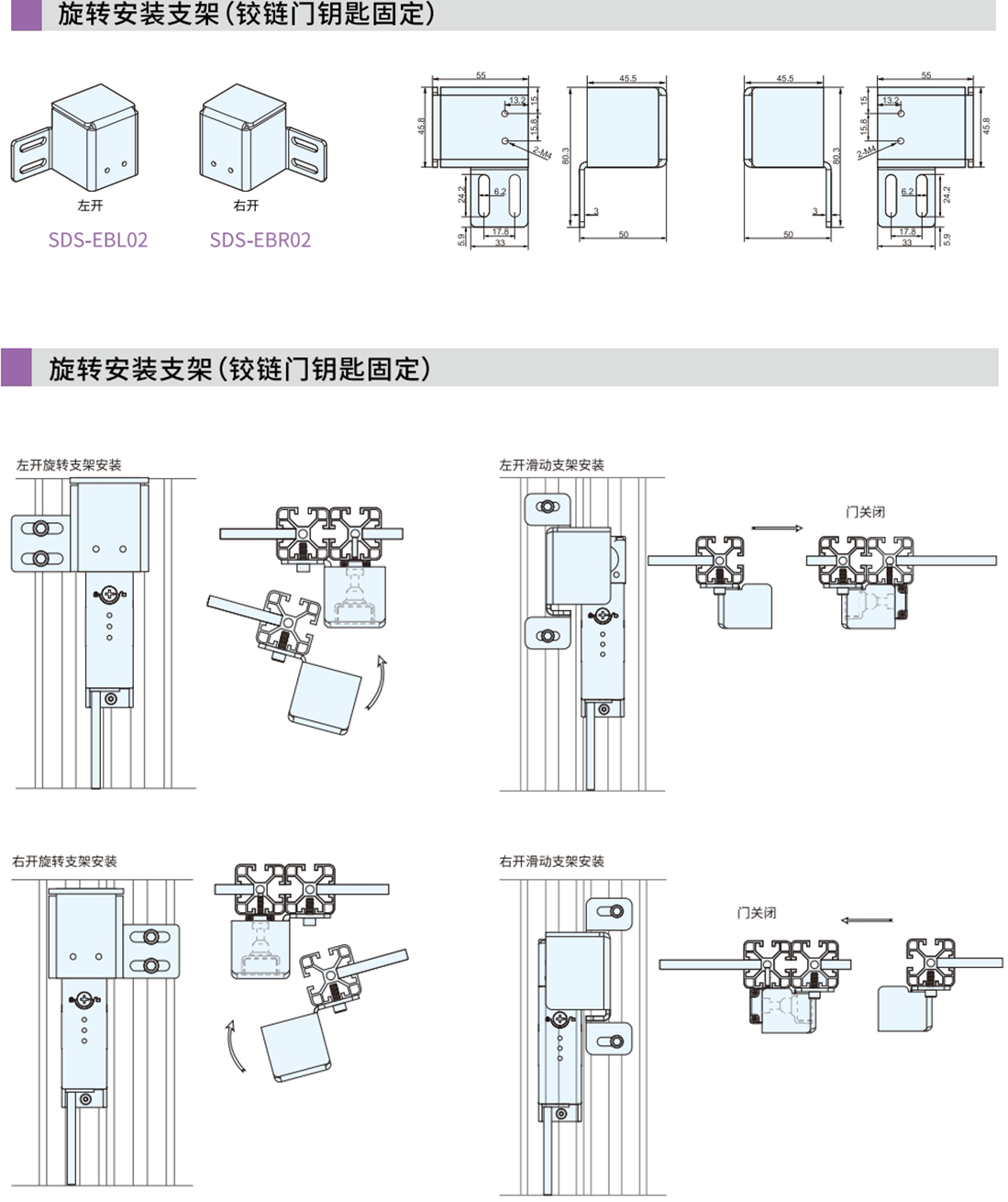

配件
下载

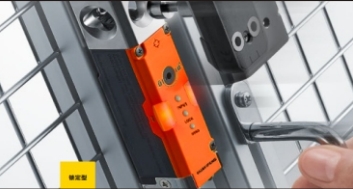

M3螺丝轻松安装！
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
强韧结构，拉拽无忧
高强度结构设计，能够承受较高的拉力。

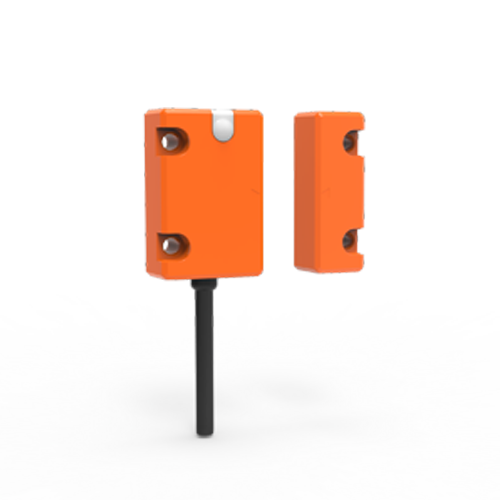

小型化结构
小尺寸外观,安装灵活方便。

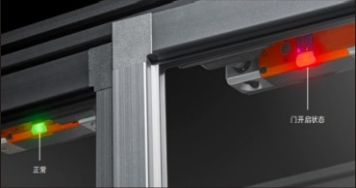

清晰易见的指示灯
醒目的指示灯，可随时监控门的开闭情况。
采用先进核心技术
具备RFID检测技术,唯一编码和通用编码方式可选
产品外观锁定方式配置类型
编码方式NPN型PNP型出线方式


标准型

电磁锁定

通用编码

SDS04-CBUN

SDS04-CBUP

出线式

SDS04-CBUN-C2SDS04-CBUP-C2接插式

唯一编码

SDS04-CBEN

SDS04-CBEP

出线式

SDS04-CBEN-C2SDS04-CBEP-C2接插式
机械锁定

通用编码

SDS04-ABUN

SDS04-ABUP

出线式

SDS04-ABUN-C2SDS04-ABUP-C2接插式
唯一编码SDS04-ABENSDS04-ABEP

出线式

SDS04-ABEN-C2SDS04-ABEP-C2接插式
高性能型电磁锁定

通用编码

SDS04-CHUN

SDS04-CHUP

出线式

SDS04-CHUN-C2SDS04-CHUP-C2接插式
唯一编码

SDS04-CHEN

SDS04-CHEP

出线式

SDS04-CHEN-C2SDS04-CHEP-C2接插式
机械锁定

通用编码

SDS04-AHUN

SDS04-AHUP

出线式

SDS04-AHUN-C2SDS04-AHUP-C2接插式
唯一编码SDS04-AHENSDS04-AHEP

出线式

SDS04-AHEN-C2SDS04-AHEP-C2接插式



符合标准IS0 13849-1(Category4/Ple)IEC/EN60947-5-3
认证CE
锁定方式机械锁定/电磁锁定
安全输出NPN*2/PNP*2

锁定-解除锁定

解除锁定-锁定

100ms(独立工作)
锁定保持力Fzh≥2000N
锁栓插入偏差≤2mm
机械耐久力>100万次(门操作速度1m/s)
操作频率1Hz
旋转门最小使用半径≥220mm
手动解锁正面，背面
级联连接最多20台
输出类型晶体管输出x2
最大负载电流≤200mA
残余电压(ON时)<2.5V@200mA
OFF时电压≤2V@线缆 5m
泄露电流≤0.5mA
最大负载容量2.2uF
负载连接电阻≤2.5Ω
输出类型晶体管输出
输出数量1
最大负载电流50mA
残余电压(ON时)≤2.5V@50mA
安全输入1.5mA*2
复位/EDM输入约10mA*1
锁定控制输入约10mA*1
OSSD动作切换输入约10mA*1
工作电压DC24V±15%
额定功率4.6W(空载)
保护

安全断路保护、电流限制、过载保护、过压保护、过热保护停

止和重启、反极性保护、瞬态噪声保护、失效脉冲保护

外壳防护等级IP65
动作环境温度-20°C~55°C(无冻结)  储存时-25°C~70°C(无冻结)
动作环境湿度5%~95%RH
耐振动10至55Hz、双振幅2.0mm、X、Y、Z各方向5分钟(IEC60947-5-3)
耐冲击30gX、Y、Z各方向6次(IEC60947-5-3)
材质尼龙/锌合金/不锈钢


SDS04-CBUP-C2

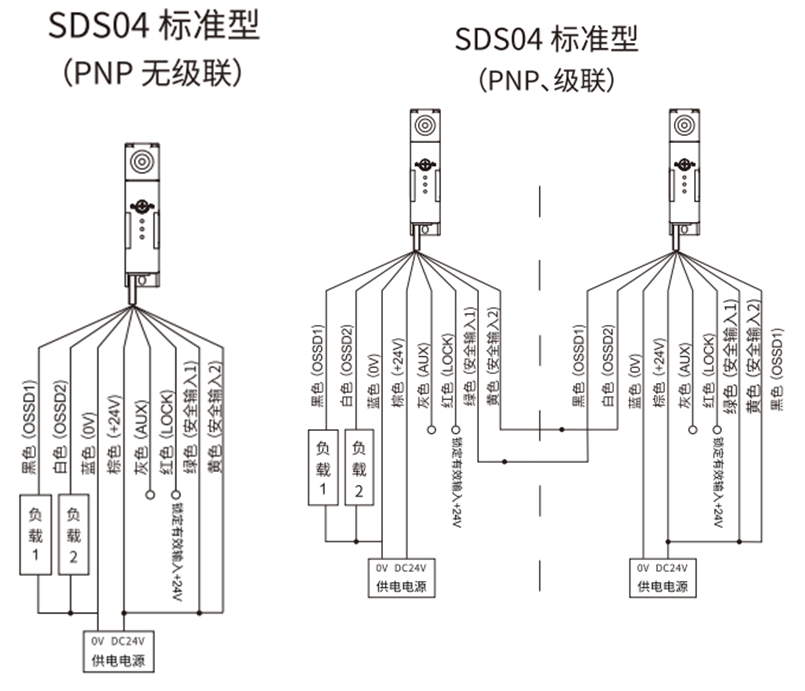

接线图


选型手册
  • 选型手册
    选型手册
    安全门锁开关SDS04系列产品手册
    下载
CAD
  • CAD
    CAD
    安全门锁开关SDS04系列3D数模
    下载
