SDS01

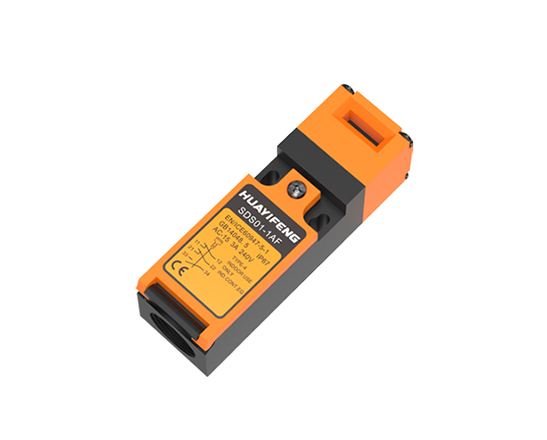

安全门锁开关
SDS01
  • 保护等级IP67

  • 锁定强度高达1300N

  • 操作钥匙的易插入性

  • 备有多接点结构选择

  • 头部可任意改变,并配有塑料和金属两种规格材质

M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种

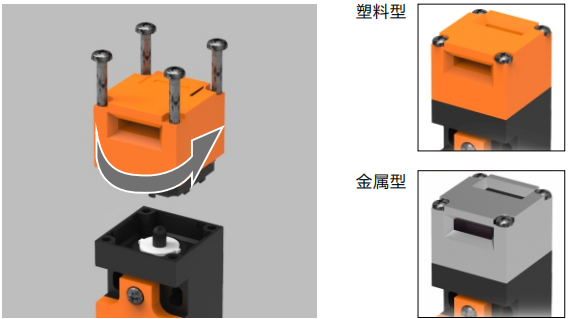

头部可任意改变,并配有塑料和金属两种规格材质
取下头部四角的螺钉,可以将头部方向向四个方向改变。可以在四个方向上安装开关头部,适应操作钥匙的插入。
锁定强度高达1300N
产品实现了1300N的锁定强度,在要求开关强度的应用环境中也可放心使用。
操作钥匙的易插入性
操作钥匙的插入口,采用宽插入口,并设置有宽幅导向口,提高了操作钥匙的易插入性
备有多接点结构选择
内置开关种类丰富 (可以选择4触点、5触点和6触点),适用各类装置。

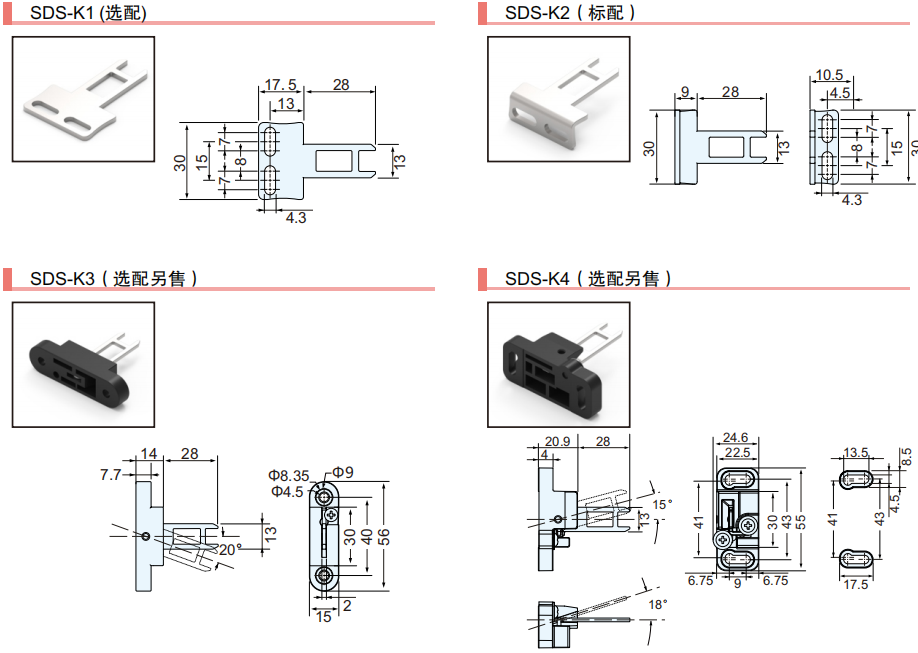

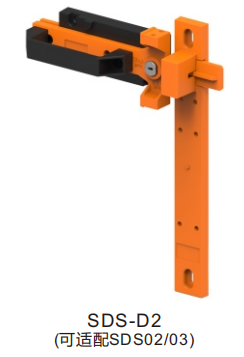

滑动钥匙(选配另售)
可选配滑动钥匙,能够很容易安装到铝框上使用
保护等级IP67
高达IP67的防水构造,适用于恶劣环境。


额定工作电压(Ue)AC-15(240V)DC-13(24V)
额定工作电流(le)3A/2A
接触电阻25mΩ以下
额定绝缘电压(Ui)300V
防触电保护等级ClassI  Ⅱ(双重绝缘)
脉冲耐压(EN60947-5-1)2.5KV
绝缘电阻100m Ω以下(在500VDC以下)
短路保护装置10A,250V需用速断型保险丝
耐振动10-55HZ双振幅1.5mm
耐久1000m/s2
误动作300m/s2
条件短路电流100A
触点间距2x2mm以上
强制断开力标准型最小60N
强拉力型最小80N
强制断开行预行程10mm以上
操作速度0.1m-0.5m/s
允许操作频率最大20次操作/分钟
污染度(使用环境)3(EN60947-5-1)
钥匙插入力量(Max)15N
钥匙拔出力量(Max)50N
钥匙预行程-PT6±3mm
钥匙总行程-TT28mm
使用环境温度-10°C~+70°C无结冰
使用环境湿度85%RH
保护等级IP67
材质PA66阳燃
出线方式端子型/延长线型
机械寿命100万次以上
电气寿命15万次以上


SDS01

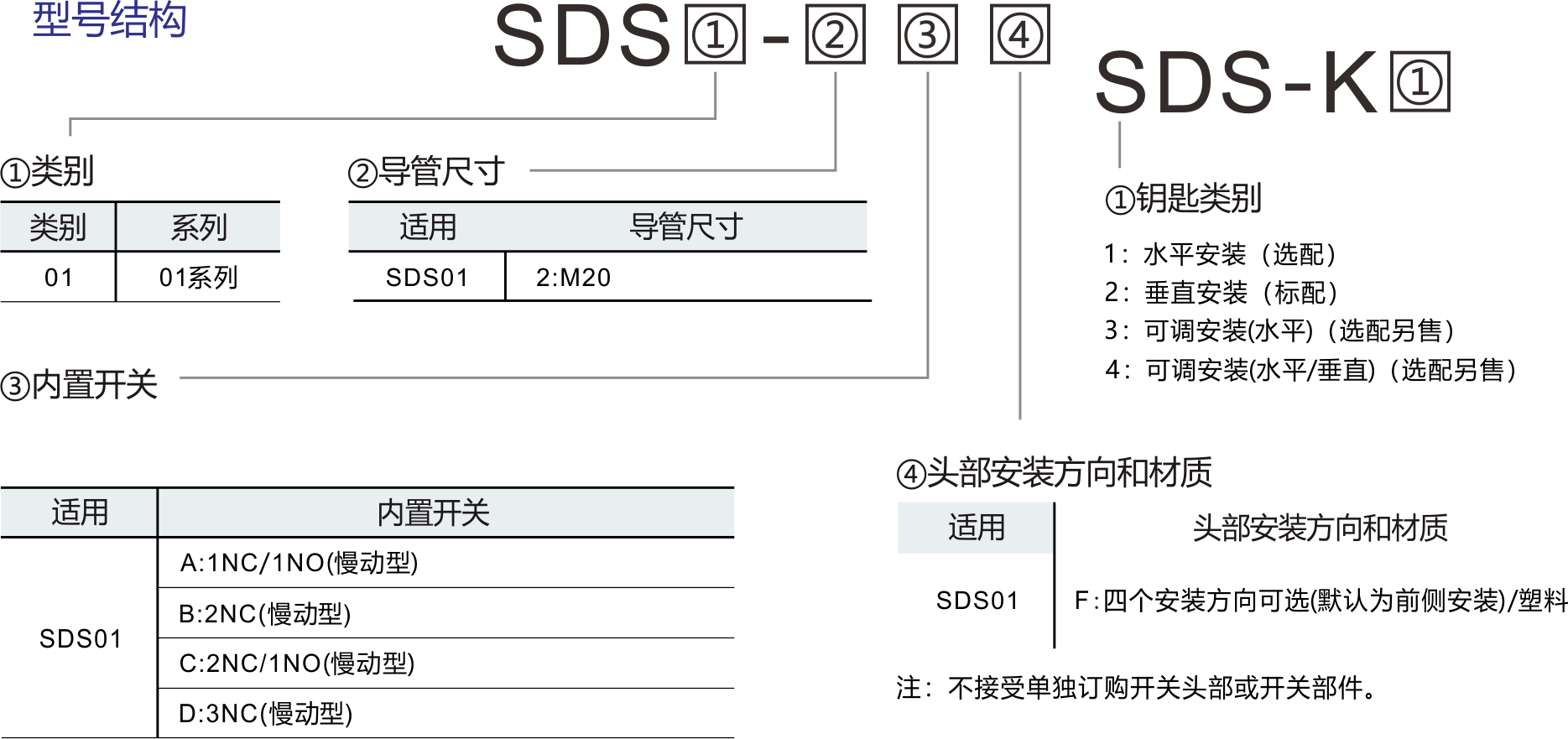

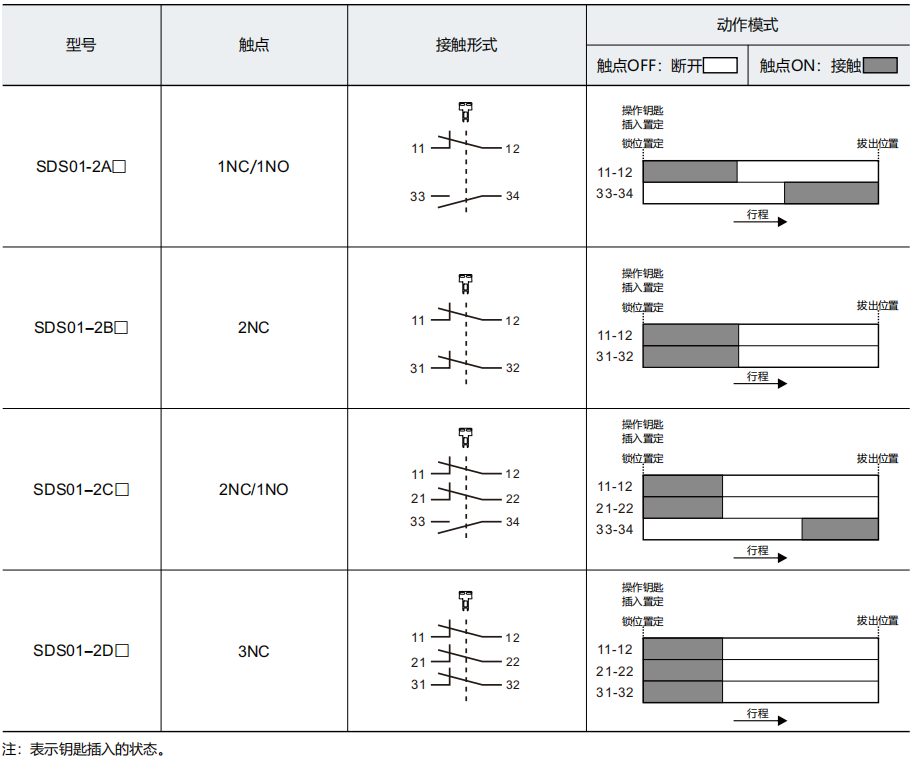

型号和接点构成


选型手册
  • 选型手册
    选型手册
    SDS系列 安全门锁开关
说明书
  • 说明书
    说明书
    SDS系列 安全门锁开关传感器产品说明书
