ESM2-030UN
位移测量传感器
ESM2-030UN
  • 体积小,适用于狭小空间的安装

  • 光束直径最小约为50um,可以检测细小物体

  • 多种检测模式,可应用于多种场合

  • 配有开关量和模拟量、RS485多种使用类型

  • 铝铸外壳,使机身免受变形和温度的困扰

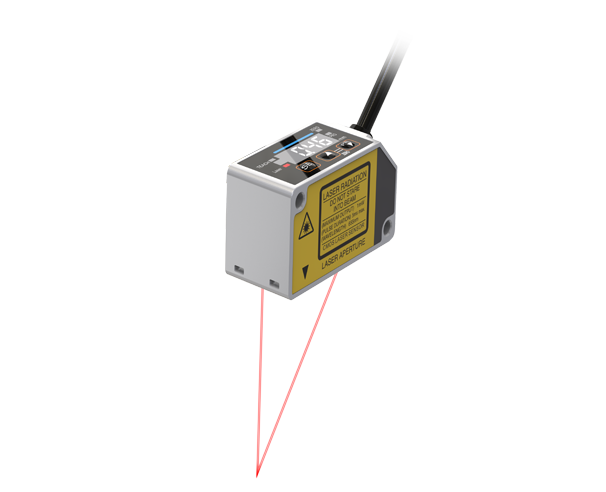

小尺寸,小光点
体积小,适合狭小空间安装。光点小,可以检测细小物体
多种检测模式
配备0~+5V的模拟电压输出、4~20mA的模拟电流输出,不仅能以mm为单位显示数值,还能读取模拟输出数值
便利的调整功能和窗口比较模式
配备0~+5V的模拟电压输出、4~20mA的模拟电流输出,不仅能以mm为单位显示数值,还能读取模拟输出数值

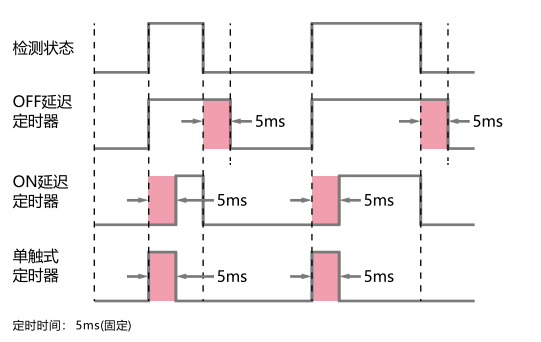

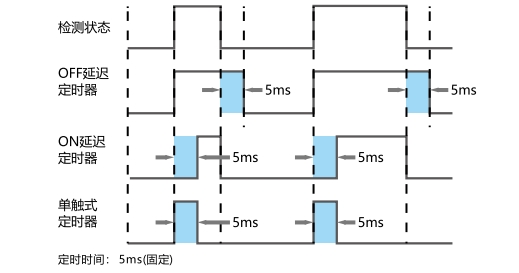

设定定时功能
可设定定时器的动作: “OFF延迟定时器” “ON延迟定时器 ”单触式定时器 无定时器”, 定时时间固定为5ms。
配备模拟电压和电流输出
配备0~+5V的模拟电压输出、4~20mA的模拟电流输出,不仅能以mm为单位显示数值,还能读取模拟输出数值
铝铸外壳
采用铝铸外壳,使机身免受变形和温度的困扰。
检测范围重复精度输出方式开关量输出NPNPNP
30mm±5mm10μm0~5V1chESM2-030UNESM2-030UP
4~20mA1chESM2-030INESM2-030IP
RS4851chESM2-030N-485ESM2-030P-485
50mm±15mm30μm0~5V1chESM2-050UNESM2-050UP
4~20mA1chESM2-050INESM2-050IP
RS4851chESM2-050N-485ESM2-050P-485
100mm±35mm70μm0~5V1chESM2-100UNESM2-100UP
4~20mA1chESM2-100INESM2-100IP
RS4851chESM2-100N-485ESM2-100P-485
200mm±80mm200μm0~5V1chESM2-200UNESM2-200UP
4~20mA1chESM2-200INESM2-200IP
RS4851chESM2-200N-485ESM2-200P-485
400mm±200mm300μm0~5V1chESM2-400UNESM2-400UP
(测量距离200~400mm)
800μm4~20mA1chESM2-400INESM2-400IP
(测量距离400-600mm)RS4851chESM2-400N-485ESM2-400P-485


检测距离30mm±5mm
光源红色半导体激光2级最大输出:1mW、发光波峰波长:655nm
光斑尺寸φ50μm
开关模式入光时ON/非入光时ON 可切换
输出模式NPN/PNP输出:流入电流50mA时(剩余电压:1.5V以下)
线性精度±0.1%F.S

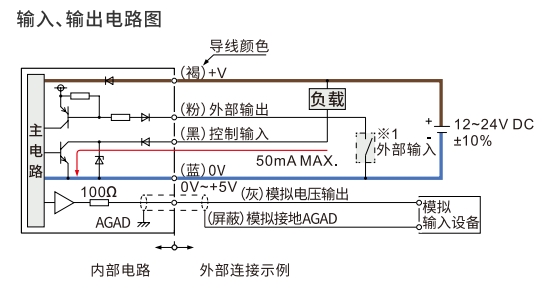

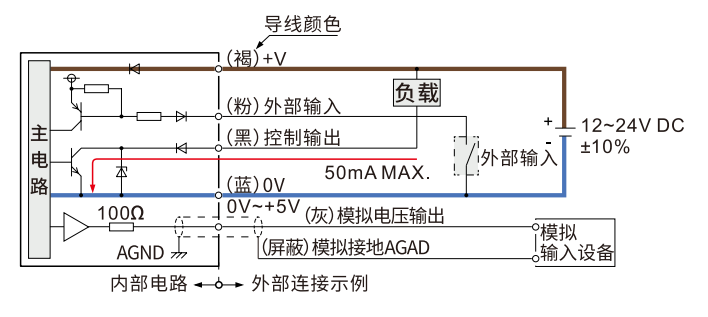

控制输出

NPN开路集电极晶体管:最大流入电流:50mA外加电压:30V DC以下(控制输出-0V之间)剩余电压:1.5以下(流入电流≤50mA时)漏电流:0.1mA以下

PNP开路集电极晶体管:最大流入电流:50mA外加电压:30V DC以下(控制输出-+V之间)剩余电压:1.5以下(流入电流50mA下)漏电流:0.1mA以下

模拟输出模拟电压输出:输出范围:0V~+5V(报警时:+5.2V)输出阻抗:100Ω
外部输入(NPN输出型)NPN无触点输入 输入条件无效 :+8V~+V DC或断开有效 :0V~+1.2V DC输入阻抗:约10kΩ
响应时间1.5ms/5ms/10ms可切换
重复精度50μm
电源电压12V-24VDC+10%脉动P-P10%
消耗电流40mA以下(电源电压24V DC时)、65mA以下(电源电压12V DC时)
残余电压1.5V以下(流入电流50mA下)
负载电流50mA
绝缘电阻20MΩ以上(DC500兆欧表)充电部与外壳间
耐压AC1000V/1min,50-60HZ,充电部与外壳间
保护回路配备(自动恢复型)
工作环境温度-10°C~+40°C(无冻结)
储存温度-20°C~+60°C(不结冰)
工作环境湿度-35~85RH(无凝露)
储存湿度35~85RH(无凝露)
环境照度白炽灯:受光面照度3,000lx以下
抗振性10~55HZ.1.5mm双振幅,在XY,Z方向各2小时后
IP防护等级IP67
连接方式出线式
材料本体外壳:铝铸件,前面盖板:丙烯基



ESM2-030UN
NPN输出型
选型手册
  • 选型手册
    选型手册
    ESM系列 微型激光位移传感器
说明书
  • 说明书
    说明书
    ESM系列 微型激光位移传感器产品说明书
CAD
  • CAD
    CAD
    ESM系列 微型激光位移传感器产品3D数模
