知识分享 | 屏蔽与非屏蔽型接近传感器的区别
发表于 : 309 天前|浏览次数 : 638

什么是接近传感器?

接近传感器能够代替限位开关或微动开关等机械式开关,无需接触即可检测出检测物体的接近情况。

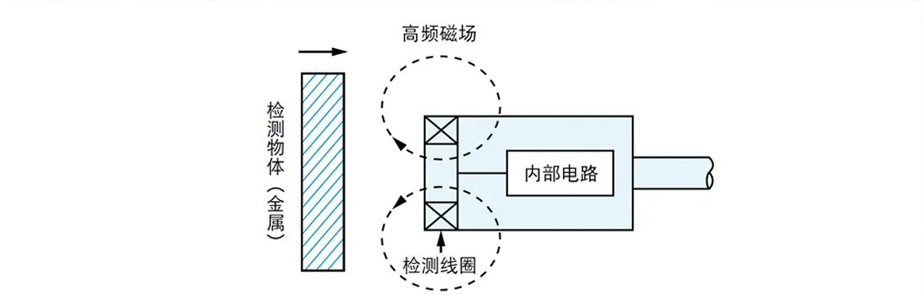

检测原理:

由于采用检测线圈,因此会发生高频磁场。根据电磁感应,如果将检测物体(金属)靠近该磁场,则会在检测物体中会流动感应电流(涡电流)。在该电流中,如果检测线圈的阻挠发生变化,则可通过停止振荡来进行检测。




接近传感器又分为屏蔽型与非屏蔽型,屏蔽型同时也可称为埋入型或齐平型,非屏蔽型则可称为非埋入型或非齐平型。

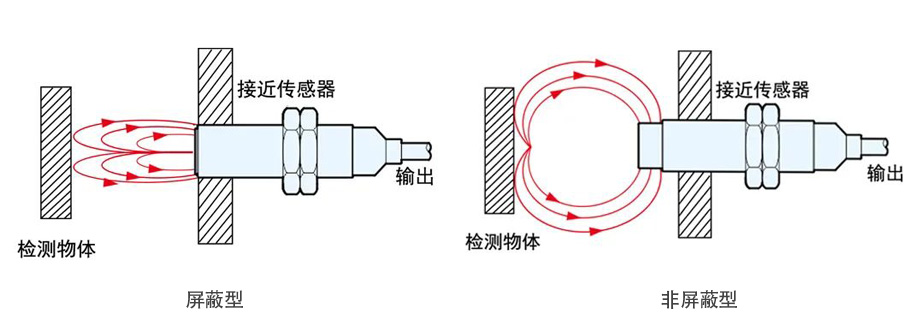

屏蔽型的磁通集中在传感器的前部,其电感磁场的范围向着接近开关的正前方。

非屏蔽型线圈磁通突出可以使检测距离加大,但由于没有物体保护容易受到周围金属的影响。




下面给大家详细讲讲屏蔽型与非屏蔽型的主要区别:

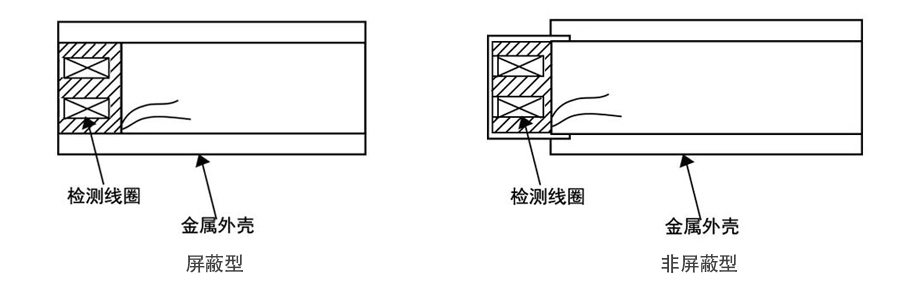

外形区别

屏蔽型检测线圈的侧面采用金属覆盖,可嵌入金属中使用。

非屏蔽型检测线圈的侧面则不采用金属覆盖。

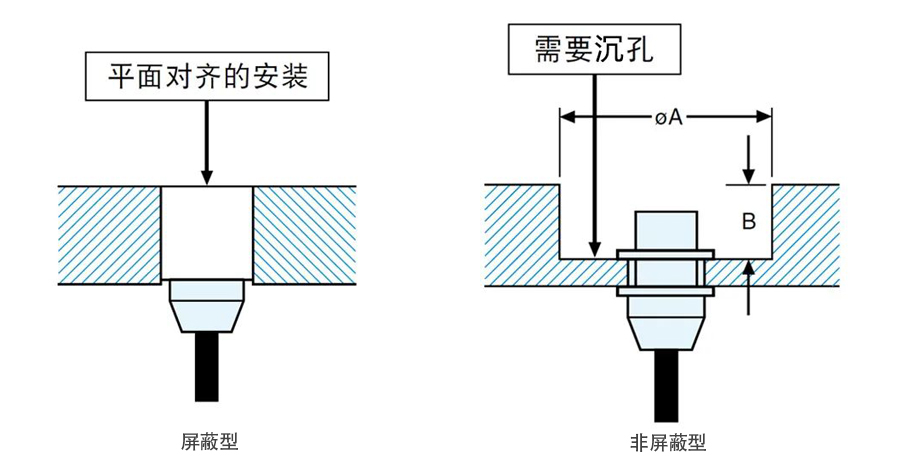

安装区别

屏蔽型产品可与金属安装面平起,安装不受影响。

非屏蔽型产品,必须将检测面高于金属安装面一段距离,否则会出现信号误输出。

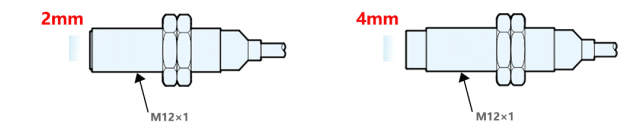

检测距离

同尺寸产品检测距离,屏蔽型产品检测距离相对较近,非屏蔽型产品检测距离相对较远。




以华怡丰圆柱型接近传感器M12为例,屏蔽型检测距离为2mm,而非屏蔽型的检测距离为4mm。

以上为接近传感器屏蔽与非屏蔽的区别,更多相关知识敬请期待下期知识分享。
