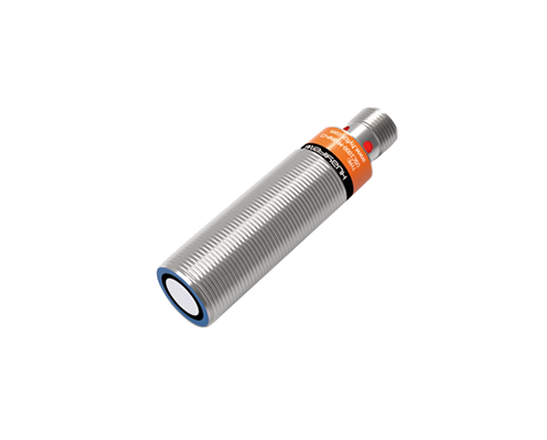

USDB2060-M18-2N
USDB2060-M18-2N
超声波传感器
USDB2060-M18-2N

  • 精确检测，实现物料分类

  • 在恶劣的环境条件下，仍能稳定检测

  • 非接触式检测

产品咨询
概述
种类
技术参数
尺寸图

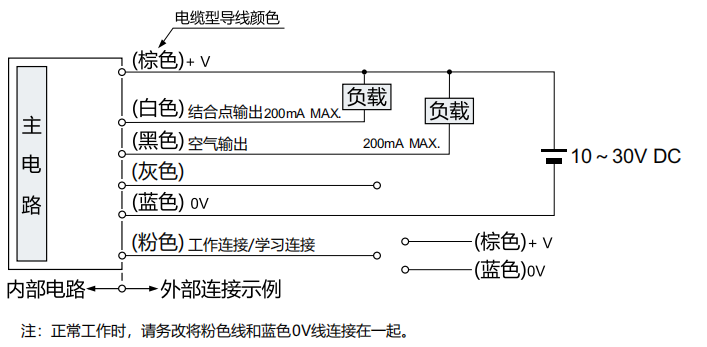

接线图
下载
M3螺丝轻松安装！
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
精确检测，实现物料分类
精确的检测在其发射器和接收器之间是否存在一张、两张材料，或者无材料，对物料进行无层、单层或双层分类。
在恶劣的环境条件下，仍能稳定检测
凭借不易受影响的超声波技术，在脏污、多尘和潮湿的环境下仍可以可靠检测。
非接触式检测
采用无接触的方式，精确的检测物体状态和距离。
种类单双张检测结合点检测
NPN输出USDB2060-M18-3NUSDB2060-M18-2N
PNP输出USDB2060-M18-3PUSDB2060-M18-2P



开关量输出NPN输出型:2个开关量NPN，常开
PNP输出型:2个开关量PNP，常开
发射器-接收器间距20~60mm
盲区在发射器与接收器前方7mm
充许最大角度偏差与垂直层面成±45度
工作范围小于1mm厚的金属复合板和薄膜，不干胶片，衬底材料上的标签，大于0.01mm的纸张，PCB板，硅片
工作电压10-30V DC，反极性保护
响应时间10ms
LED绿灯指示:检测到结合点
LED黄灯指示:无目标(空气)
LED红灯指示:检测到双张
空载电流≤30mA
工作电流2x200mA，短路保护/过载保护
过载保护200mA，红灯绿灯同时闪烁
电压降≤2V
响应延时700us
脉冲宽度≥100ms
阻抗≥24kΩ
材质铜套镀镍、塑料配件、玻璃填充环氧树脂
防护等级IP67
连接类型2m，PVC电缆0.14mm2
环境温度-25°C~+70C(248~343K)
储存温度-40°C~+85C(233~358K)
重量173g


USDB2060-M18-2N
结合点型开关量输出NPN
