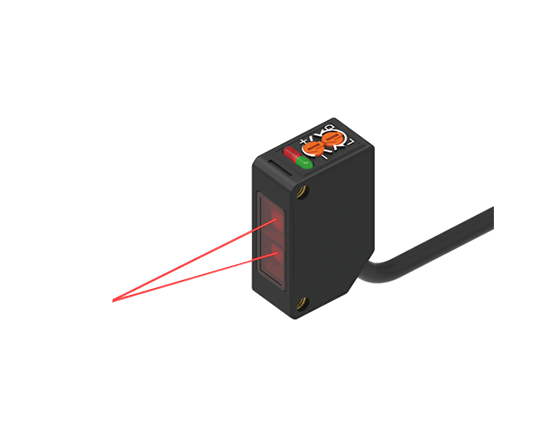

LS201-D300ND
光电/激光传感器
LS201-D300ND
  • 抗干扰

  • 可检测细小物体

  • 30m的长距离检测

  • 经济型产品全新上市

  • 检测距离可调节、动作状态可切换

  • 备有导线引出型(标配)及防水对插连接器型两种方式

可检测细小物体
可检测细小物体,检测精度高,经典方型外观,25.4mm标准安装孔距性能稳定,安装方便。
检测距离可调节、动作状态可切换
检测距离可调,动作状态(入光ON、遮光ON)任意切换,可满足客户更多需求。产品性能稳定,适用性强,重复精度高。应差距离小,响应速度快,具备浪涌保护回路、短路保护、极性反接保护,
抗干扰
抗干扰能力LS200型获得进一步增强。装配耐变频器电路。能使峰值波长进行最佳偏移,使产品的耐变频器光波或高压变频调速电机的高频干扰等性能进一步增强。
透明物体检测专用型LS201-RT产品]
采用独特的光学系统和专门检测透明物体的电路。可检测各类透明物体如透明薄膜、玻璃、塑料杯等透明、半透明、不透明物体。
30m的长距离检测
可实现超长距离检测,适合自动化仓库或立体停车库等各种用途中。
经济型产品全新上市
备有电缆长度为0.5m的经济型,省去灵敏度调节器和动作切换开关。对于要求明确的用途,采用经济型可省略现场的微调环节,实现快速安装降低成本。
出线方式
备有导线引出型(标配)及防水对插连接器型两种方式,有助于减少安装维护工时。
检测方式形状(mm)光源检测距离NPN型PNP型
漫反射1706492838872348.png红外光100mmLS201-D100NDLS201-D100PD
300mmLS201-D300NDLS201-D300PD
1000mmLS201-D1000NDLS201-D1000PD
镜面反射(检测透明体)1706492850858911.png红光3mLS211-R3MNDLS211-R3MPD
5mLS211-R5MNDLS211-R5MPD
红外光50~500mmLS201-RT500NDLS201-RT500PD
50~1000mmLS201-RT1MNDLS201-RT1MPD
0.1~ 2mLS201-RT2MNDLS201-RT2MPD
对射(长距离检测)1706492855156705.png红光10mLS211-T10MNDLS211-T10MPD
红外光15mLS201-T15MNDLS201-T15MPD
30mLS201-T30MNDLS201-T30MPD


光源红外光
检测距离300mm
检测物体不透明体、半透明体、透明体(使用前,请务必通过实际检测进行确认)
应差动作距离的15%以下
重复精度(垂直于检测轴)1mm以下
电源电压12~24VDC±10%脉动P-P10%以下
消耗电流20mA以下
控制输出流入电流100mA时(剩余电压:2V以下);流入电流16mA时(剩余电压:1V以下)
输出动作配备动作切换开关,动作状态(遮光时ON入光时ON)任意切换
保护回路浪涌保护回路、短路保护、极性反接保护
反应时间1ms以下
指示灯电源指示灯(绿色,通电时亮起),动作指示灯(红色,输出ON时亮起)
保护构造IP64
环境温度动作时:-10℃~+55℃(无结冰、无结露),保存时:-30℃~+70℃(无结冰、无结露)
使用环境湿度动作时:35%RH~85%RH,保存时:35%RH~85%RH
使用环境照明度白炽灯:受光面照明度3000LX以下
绝缘阻抗C20MΩ以上(DC500V兆欧表)充电部与外壳间
介电强度AC1000V以上在50/60Hz1min充电部与外壳间
振动(耐久)10~55Hz,15mm双振幅,在X、Y、Z方向2h
冲击(耐久)500m/s双振幅,在X、YZ各方向3次
连接方式导线引出型(标准导线长2m)、防水对插连接器型
 外壳材质 PC


LS201-D300ND(受光部)
直流3线式NPN输出
品名形状型号备注
支架型安装1706493240567618.pngEB-4020标配
支架型安装1706493249987394.pngEB-3032选配
