LS101-D100ND

  • 超小型规格

  • 长距离检测

  • 检测精度高

  • 两米耐曲折电缆

  • 在超小型尺寸中的灵敏度调节器

产品咨询
概述
种类
技术参数

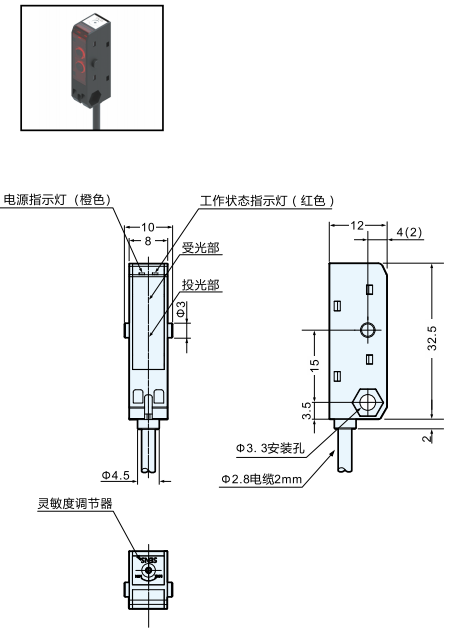

尺寸图

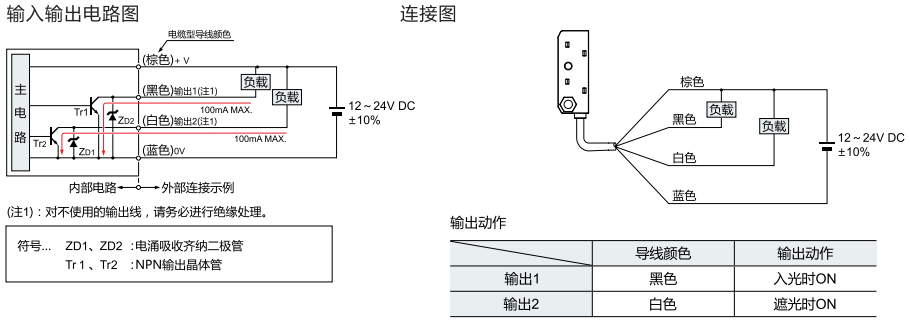

接线图
配件
下载

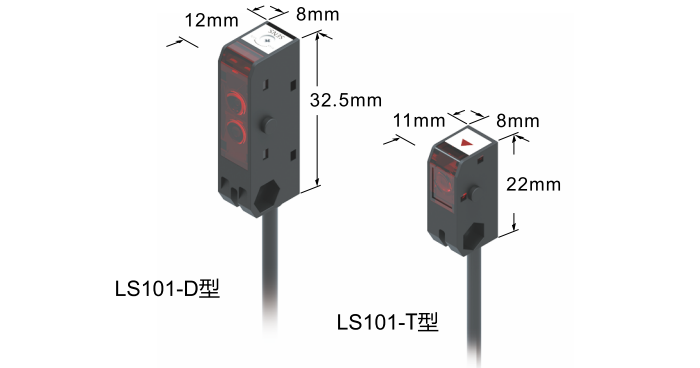

超小型规格
传感器只有指尖大小，超小超薄适用于各种狭窄空间安装。

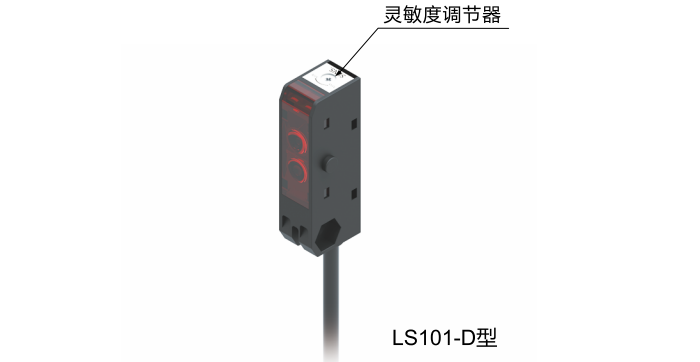

在超小型尺寸中的灵敏度调节器
传感器尽管尺寸很小，但仍配备灵敏度调节器，需要微调时非常方便

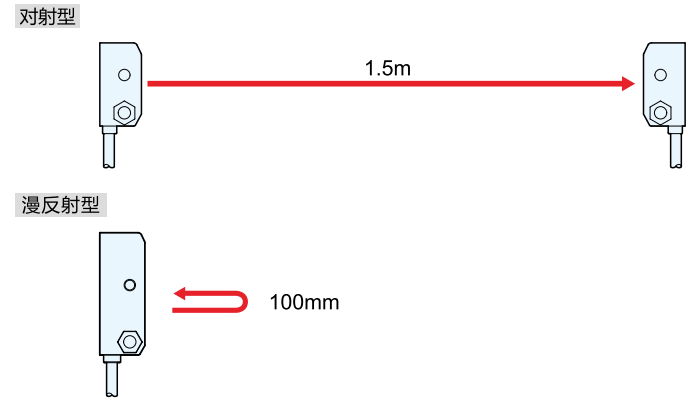

长距离检测
LS系列尽管尺寸很小，但仍可进行长距离检测，因此，在宽阔的传送装置上也可发挥作用。
检测精度高
可实现对细小物体的精准检测。
出线方式
配备两米耐曲折电缆。
检测方式形状（mm）检测距离NPN型输出动作
漫反射1705903745266898.png100mm（红外光）LS101-D100ND入光ON/遮光ON
对射1705903757377119.png1.5mm（红外光）LS101-T1.5MNOD遮光ON


输出动作入光时ON/遮光时ON
检测距离100mm
应差检测距离的20%以下
控制输出同时配备两个独立的输出
应答频率2ms以下
电源电压12~24VDC±10%脉动P-P10%以下
消耗电流25mA以下
开关容量3-100mA
残留电压3V以下(负载电流100mA、导线长2m时)
显示灯动作显示灯(红色)
光源940nm红外线调制光
保护回路浪涌保护回路、短路保护、极性反接保护
环境温度动作时:-25++55℃保存时:-40~70℃(不结冰，不结露)
环境照度的影响灯光:3000LX以下
绝缘阻抗50MΩ以上(DC500V兆欧表)充电部与外壳间
耐电压AC1000V50/60Hz1min充电部与外壳间
振动(耐久)10~55Hz上下振幅1.5mmX、Y、Z各方向2h
冲击(耐久)500m/sXY、Z方向各10次
保护构造IP50
连接方式导线引出型(标准导线长2m)
材质外壳:PC


LS101-D100ND
直流4线式NPN输出（漫反射型）
品名形状型号备注
支架型安装1705720423153868.pngEB-1023φ3.3安装孔
支架型安装1705720433913343.pngEB-1024φ3.3安装孔
