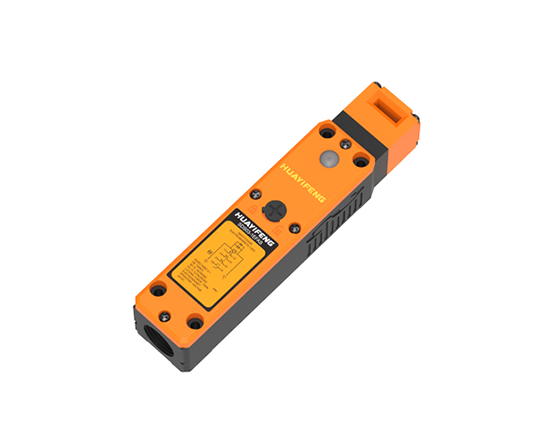

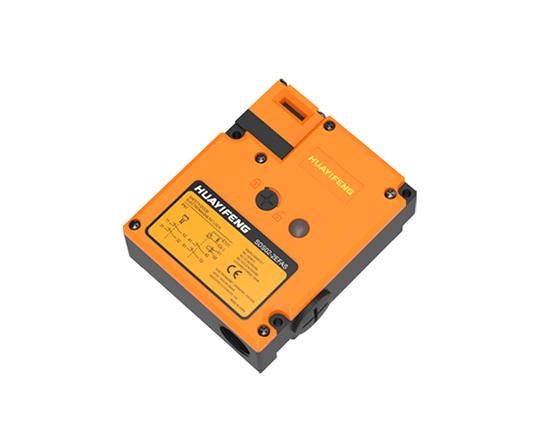

SDS03
SDS03
安全门锁开关
SDS03

  • 保护等级IP67

  • 锁定强度高达1300N

  • 操作钥匙的易插入性

  • 备有多接点结构选择

  • 滑动钥匙(选配另售)

  • 头部可任意改变，并配有塑料和金属两种规格材质

产品咨询
概述
种类
技术参数

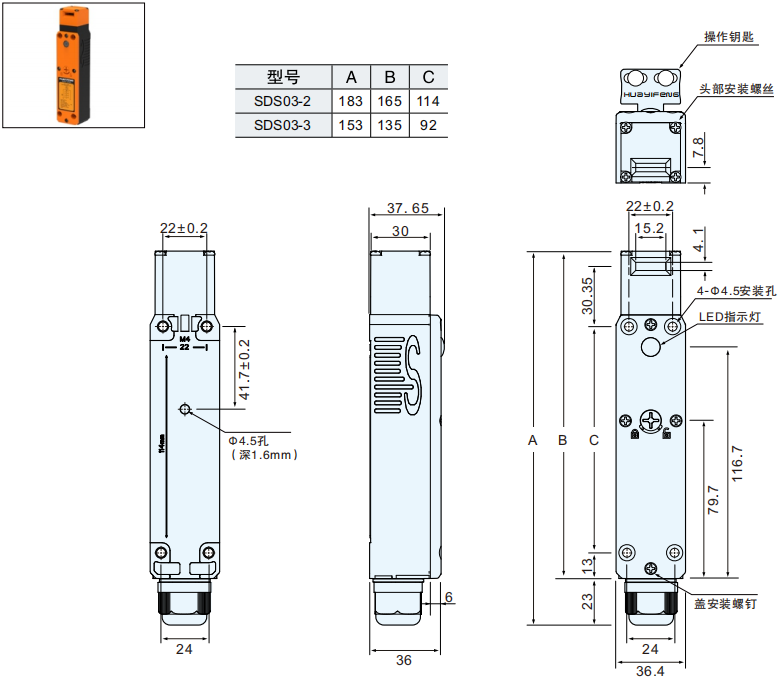

尺寸图
接线图
配件
下载
M3螺丝轻松安装！
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种

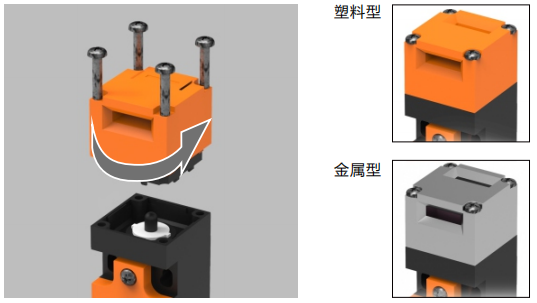

头部可任意改变，并配有塑料和金属两种规格材质
取下头部四角的螺钉，可以将头部方向向四个方向改变。可以在四个方向上安装开关头部，适应操作钥匙的插入。
锁定强度高达1300N
产品实现了1300N的锁定强度，在要求开关强度的应用环境中也可放心使用。
操作钥匙的易插入性
操作钥匙的插入口，采用宽插入口，并设置有宽幅导向口，提高了操作钥匙的易插入性
备有多接点结构选择
内置开关种类丰富 (可以选择4触点、5触点和6触点)，适用各类装置。

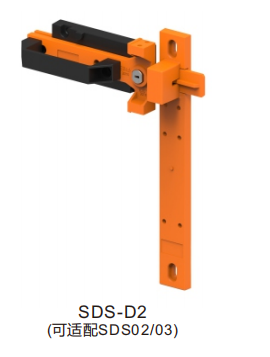

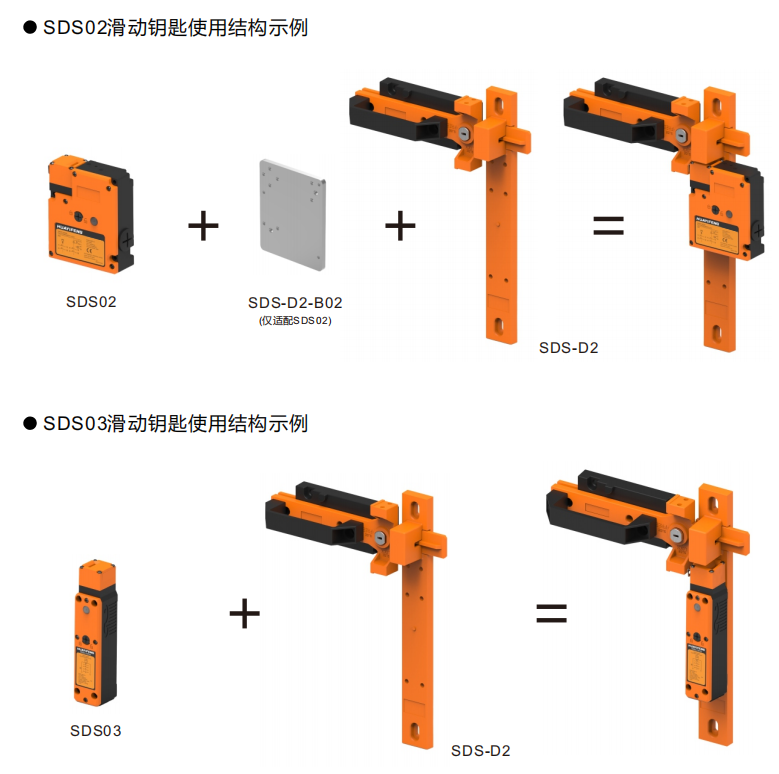

滑动钥匙(选配另售)
可选配滑动钥匙，能够很容易安装到铝框上使用
保护等级IP67
高达IP67的防水构造，适用于恶劣环境。


锁定/释放方式机械锁定 电磁释放/电磁锁定机械释放
额定工作电压(Ue)AC-15(240V)/DC-13(24V)
额定工作电流(le)3A/2A
电磁线管额定工作电压DC24V
电磁线管功率4.8W
电磁线管额定电流约200mA
电磁线管绝缘B级(130°C)
LED指示灯额定工作电压DC24V
LED指示灯额定电流约1mA
LED指示灯发光颜色(LED)绿色
接触电阻25mΩ以下
额定开放热电流(lth)10A
额定绝缘电压(Ui)300V
防触电保护等级ClassI  Ⅱ(双重绝缘)
脉冲耐压(EN60947-5-1)2.5KV
绝缘电阻100mΩ以下(在500VDC以下)
短路保护装置10A,250V需用速断型保险丝
耐振动10-55HZ双报幅1.5mm
耐冲击耐久1000m/s2
耐冲击误动作300m/s2
条件短路电流100A
触点间距2x2mm以上
强制断开力最小60N
强制断开行预行程10mm以上
操作速度0.1m-0.5m/s
允许操作频率最大30次操作/分钟
锁定时拉拔力强度1300N
污染度(使用环境)3(EN60947-5-1)
操作钥匙插入力量(Max)15N
操作钥匙拔出力量(Max50N
操作钥匙预行程-PT9mm
操作钥匙锁定行程3mm
使用环境温度-10°C~+55°C无结冰
使用环境湿度95%RH
保护等级IP67
材质PA66阻燃
机械寿命100万次以上
电气寿命50万次以上(AC240V 3A,电阻性负载)


SDS03

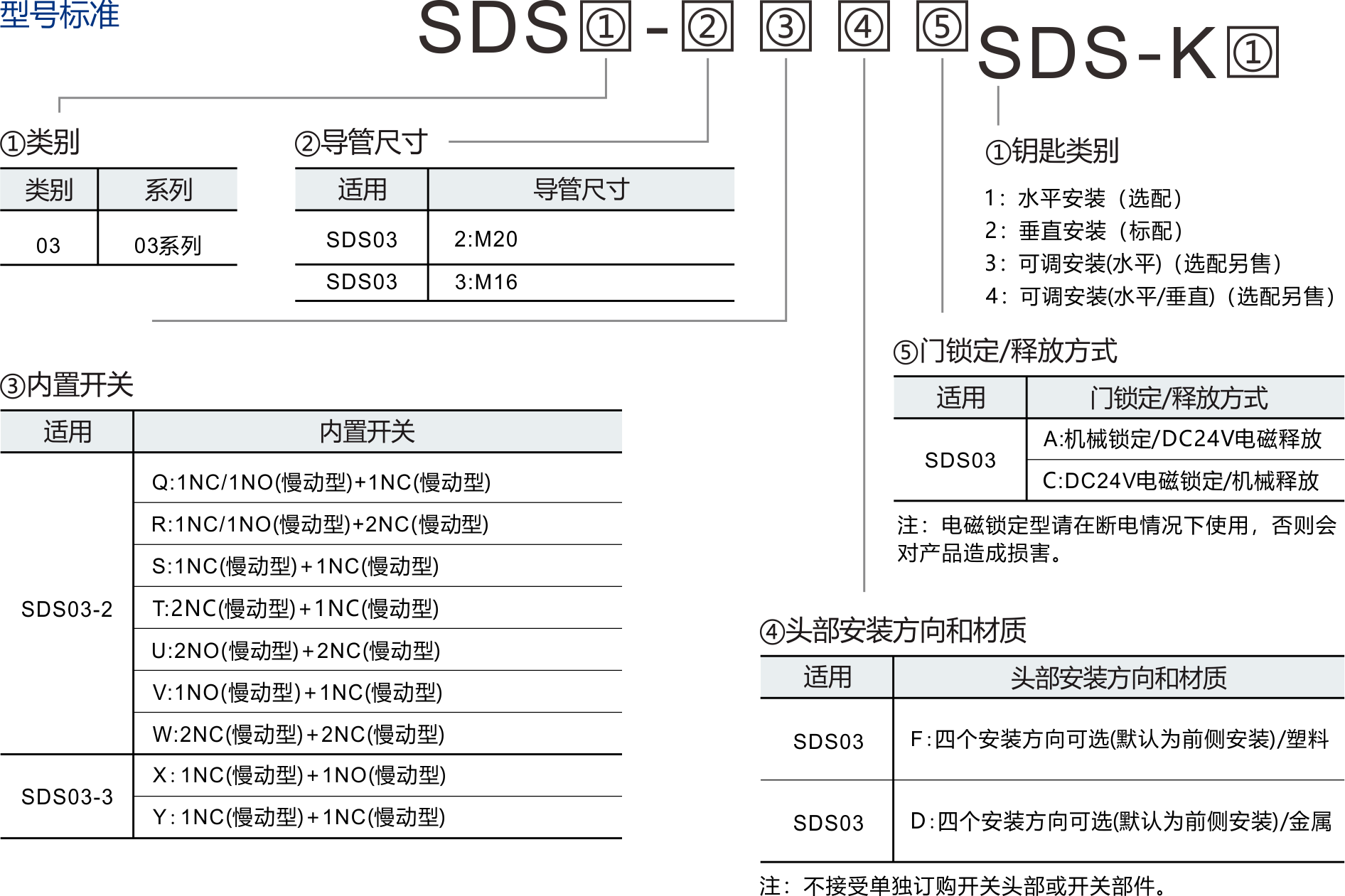

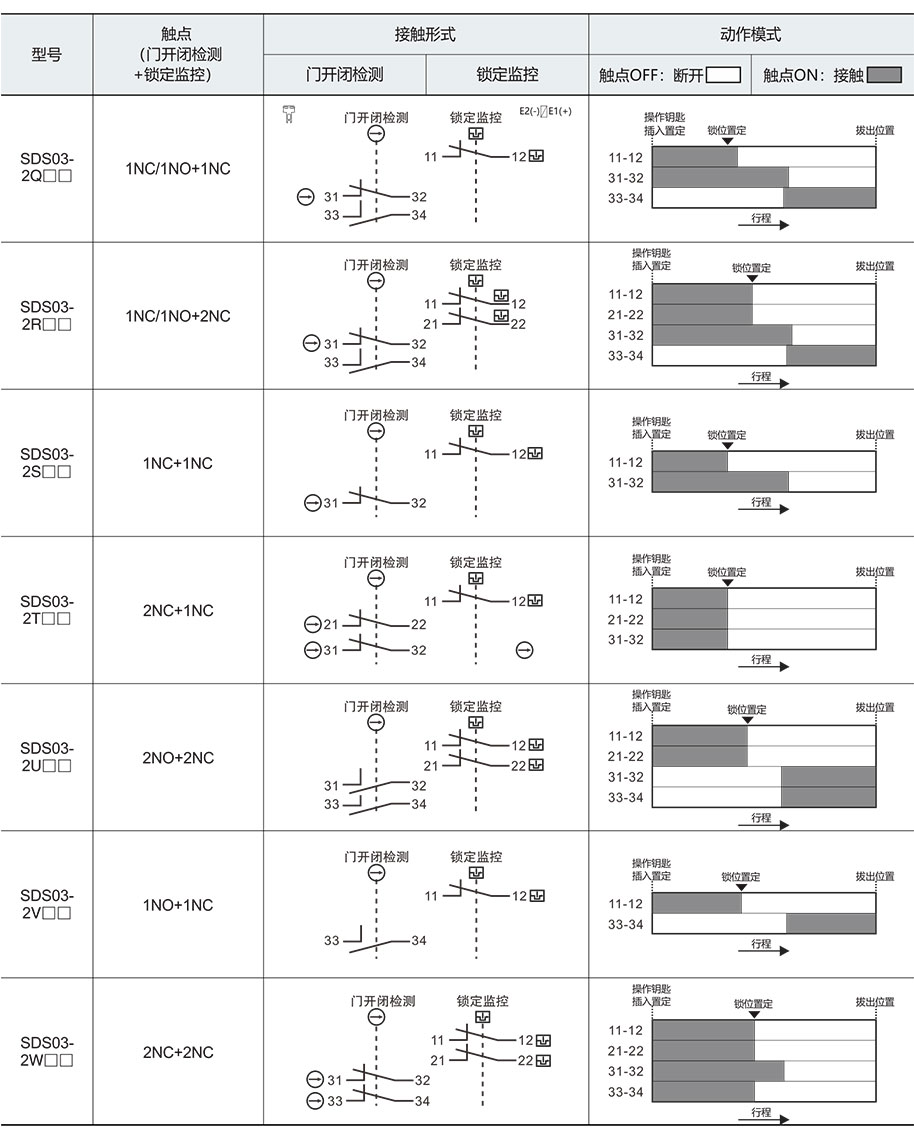

型号和接点构成

种类外观型号使用门开关

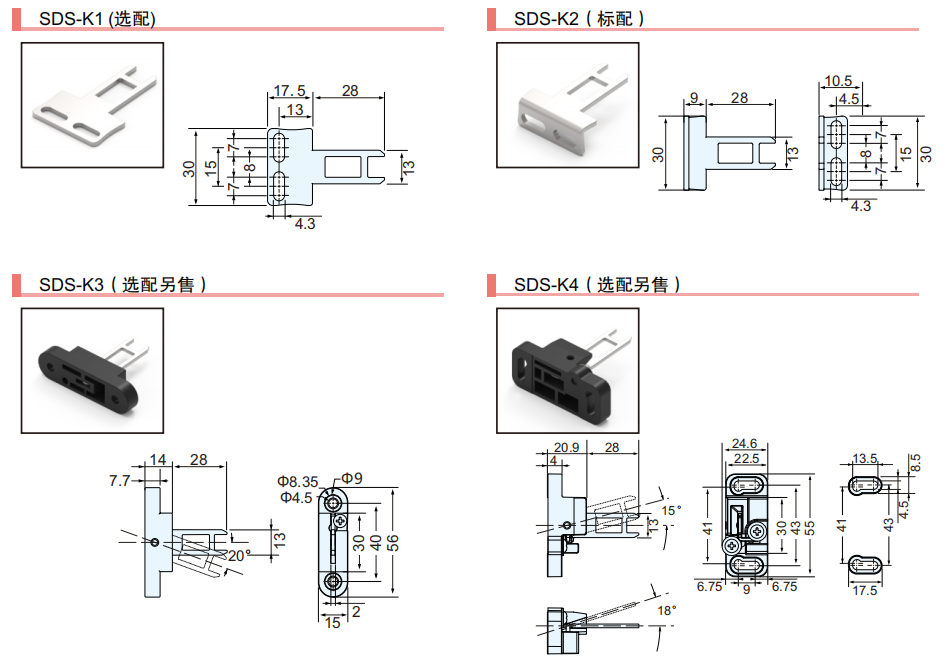

常规钥匙1705555991685388.pngSDS-K1(选配)SDS01
SDS02
SDS03
1705556007875783.pngSDS-K2(标配)SDS01
SDS02
SDS03
1705556015163009.pngSDS-K3(选配另售)SDS01
SDS02
SDS03
1705556023622624.pngSDS-K4(选配另售)SDS01
SDS02
SDS03

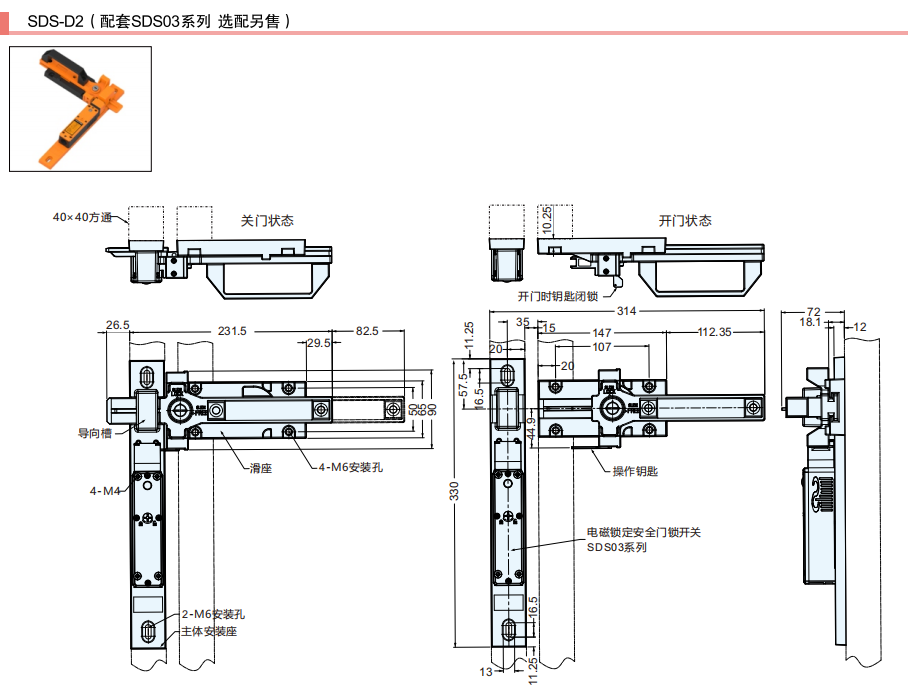

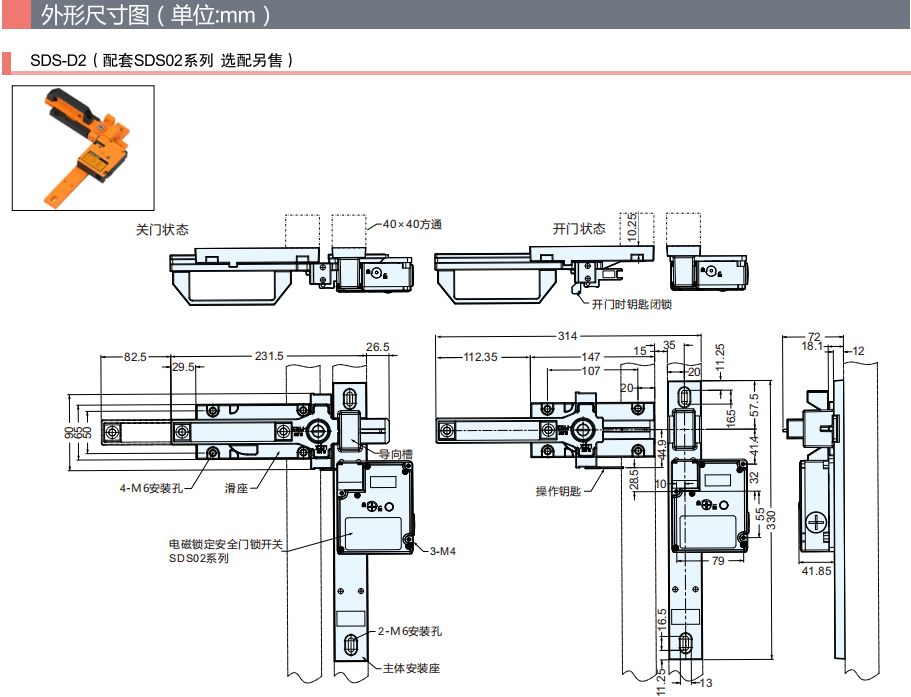

滑动钥匙（选配另售）1705556032283649.pngSDS-D2SDS02
SDS03
1705556043924629.pngSDS-D2-B02SDS02

注：1.滑动钥匙，请根据需求，单独选配订购。

        2.请对有问题的设备进行风险评估，配置继电器单元和其他安全电路，并正确使用。
