CS30-AN2D
CS30-AN2D
电容式接近传感器
CS30-AN2D

  • 灵敏度可调节

  • 配备2米耐曲折电缆

  • 简单安装、轻松调节

  • 可检测管内的各种液体

  • 清晰可见的工作状态指示灯

`
产品咨询
概述
种类
技术参数
尺寸图
接线图
下载
检测多样性
可检测管内的各种液体，如水、酒、饮料等，只适用于非金属管，不受液体颜色的影响。
旁通管安装型
适用于中φ6~13mm、中φ14~26mm的大范围管径，使用寿命长，稳定性高
放大器内置型
放大器内置型节省安装空间。
灵敏度可调节
灵敏度调节电位器可以方便的调节检测的距离。
清晰可见的工作状态指示灯
可以从任何角度，随时确认检测状态。
简单安装、轻松调节
使用扎带系与管道上，安装方便容易。可以轻松进行位置调整
出线方式
配备有2米耐曲折电缆
检测物体液体
适用管距
ф14-ф26mm
壁厚2mm以下
指示灯
红，绿双色灯
开关模式常开、常闭
输出模式入光ON/遮光ON
重复精度±0.2mm以下
应差0.3~3mm
工作电压10-30VDC
消耗电流＜15mA
残余电压＜1V
负载电流100mA
漏电流1mA
绝缘电阻50MΩ以上(DC500V兆欧表)充电部与外壳间
耐压AC1000V50/60HZ1min充电部与外壳间
保护电路浪涌保护回路、短路保护、极性反接保护
工作环境温度0°C-+55°C
工作环境湿度使用时、保存时:各25~85%RH(无结露)
抗振性500M/S2XY,Z 方向各2H
防护等级IP67(IEC)
连接方式导线引出型
外壳材质PC
检测面材质PC


适用管道材质非金属
外径尺寸Φ14-Φ26mm
壁厚尺寸2mm以下
可检测物体液体
反复距离精度±0.2mm以下
应差（因管道尺寸、溶液而变化的参考值 ）0.3-3mm
电源电压(使用电压)10-30V DC
消耗电流12mA以下
开关容量控制输出100mA以下
残留电压控制输出1V以下(负载电流100mA、导线长:2m时)
显示灯动作指示灯(红色)
环境温度范围使用时: 0~+55°C、保存时:-10~+65C(无结冰、结露 )
环境湿度范围使用时、保存时:各25~85%RH( 无结露)
温度的影响0~+55°C的度范围内+23C时，检测水平的4mm(纯水以及20%盐水)
电压的影响额定电源电压范围+10%的范围内，额定电源电压时检测水平的+0.5mm
绝缘电阻50MΩ以上 (DC500V兆欧表)充电部与外壳间
耐电压AC500V 50/60Hz 1min充电部与外壳间
振动(耐久)10~55Hz上下振幅1.5mm X、Y、Z各方向2h
冲击(耐久)500m/S2X、Y、Z方向各10次
保护构造IP66
连接方式导线引出型( 标准导线长2m)
保护回路浪涌保护回路、短路保护、极性反接保护
外壳材质耐热ABS


CS30-AN2D
直流3线式NPN输出

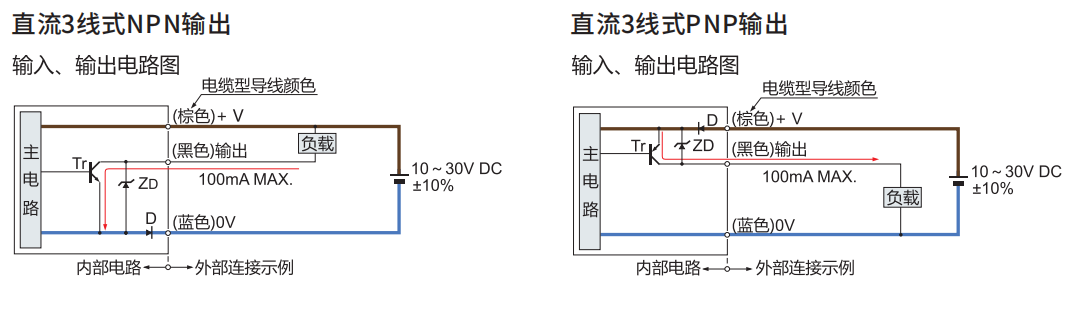

连接图

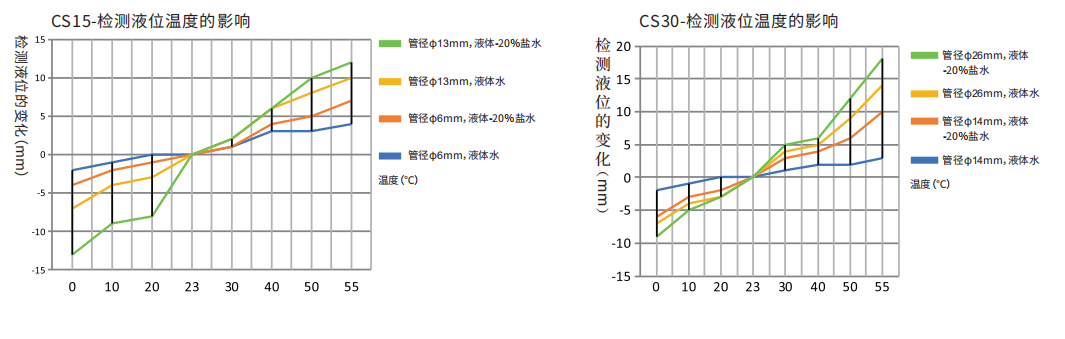

检测液位温度的影响特性曲线
选型手册
  • 选型手册
    选型手册
    CS系列 管道液位型接近传感器
    下载
说明书
  • 说明书
    说明书
    CS系列 管道液位型接近传感器产品说明书
    下载
CAD
  • CAD
    CAD
    CS系列 管道液位型接近传感器产品3D数模
    下载
