RLD-B27006MD
安全/区域传感器
RLD-B27006MD
  • 可以切换多个保护区域

  • 3路的自由绘制区域

  • 270°的检测范围

  • 6米的超远检测距离

  • TOF(Time of Flight)方式检测原理



M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
检测原理
TOF(Time of Flight)方式,以激光反射回来的时间测量距离。
保护大范围
多种保护区域,最大保护区域6m,检测角度270°
可以切换多个保护区域
可以通过遥控输入选择多个区域(保护区域/警戒区域) 每个区域组中可设定1个保护区域、2个警戒区域共计3个区域。 可设置96个区域(最多可设置32区域组、各3个区域)
用激光扫描仪轻松实现区域设置
激光扫描仪可以轻松设置保护区域和警戒区域,因此可以安装在各种位置。
工作原理TOF 时间飞行法
检测距离0.05~6m@反射率10%,0.05~10m@反射率 90%
光源红外激光(905nm)
准确度士20mm
重复精度士10mm
响应时间40ms
激光等级1级(EN 60825-1(2007-10))
测量角度270°
保护距离бm
角度分辨率0.5°
扫描频率25Hz
识别物体形状几乎任何形状(最小检测物可根据距离计算)
区域组数量常规型32组x3区域
同步评估区域每组三个区域
输入延迟可选
输出延迟可选
配置端口USB(Micro-B)
输入端口数量5XNPN&PNP 输入
输出端口数量3x区域输出+1x同步输出(NPN&PNP可选)
工作电压10~30VDC
输入类型NPN &PNP
输出类型NPN&PNP型号可选
指 示 灯蓝灯:工作指示     黄灯:区域二输出指示
功耗<3W
工作温度-20~55℃(无结霜、无凝露)
储存温度-30~60℃
抗环境光强度80000Lux
外壳防护等级IP65
抗震动双振幅1mm,10~55Hz,每轴2h
抗冲击196mJ/m2,10次,X、Y、Z方向

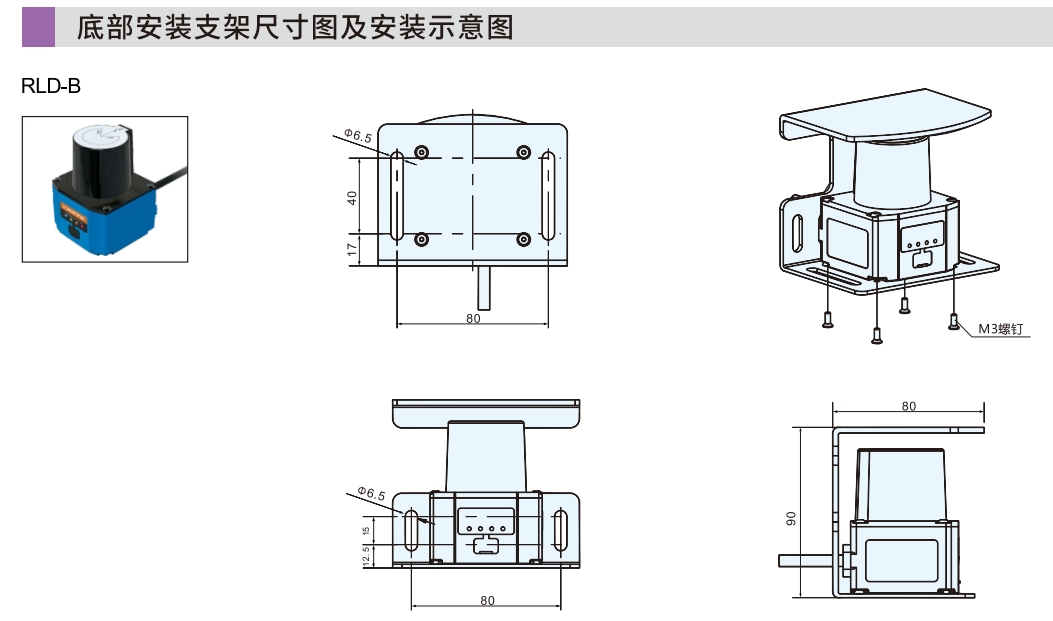

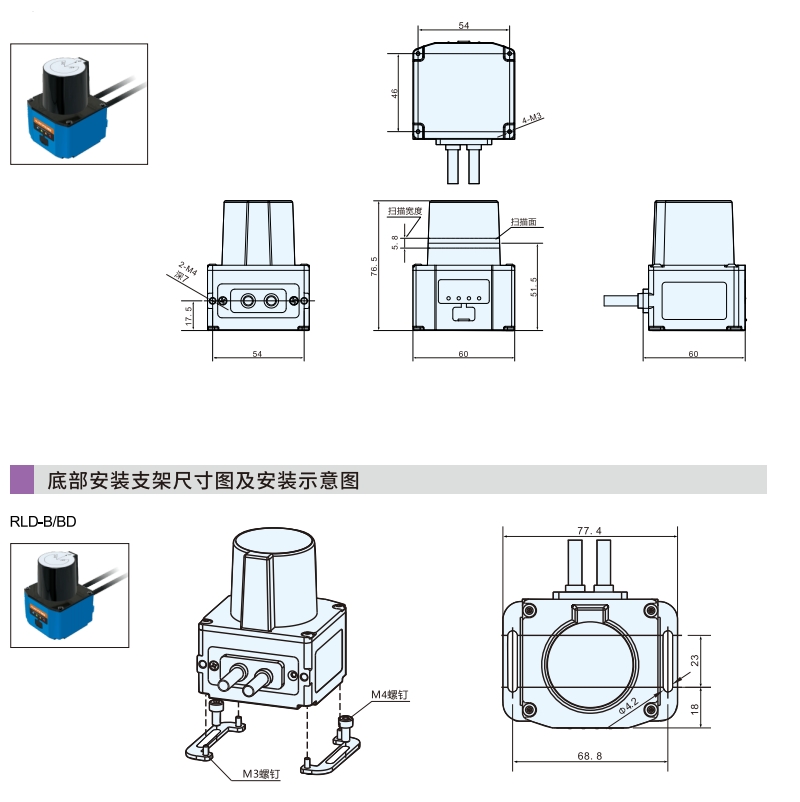

机械尺寸
电气连接
电源/输出/输入接口
输入输出电气图
