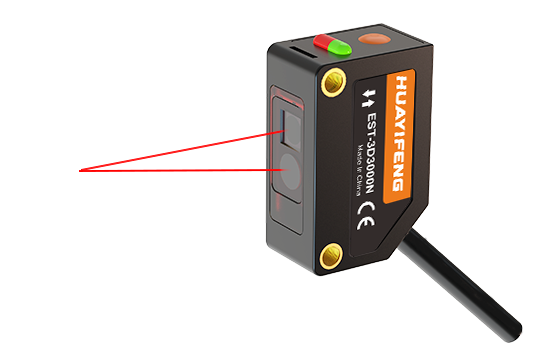

EST-3D3000N
光电/激光传感器
EST-3D3000N
  • TOF的测量方式不受检测材料或表面情况影响

  • 长达3M的感应范围能够应对不同尺寸的工件

  • 狭小空间也能随处安装的紧凑机身设计

  • 简单的设置方式即使是无经验也能轻松上手

M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种

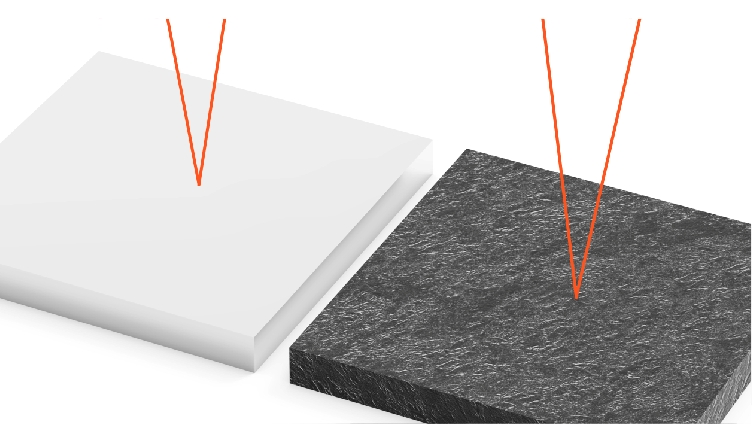

TOF的测量方式不受检测材料或表面情况影响
在异色和异物工件流通的生产线上进行生产时,也无需进行调节,即使工件表面有一定高反光或有磨砂不平的材质,也可进行稳定检测。

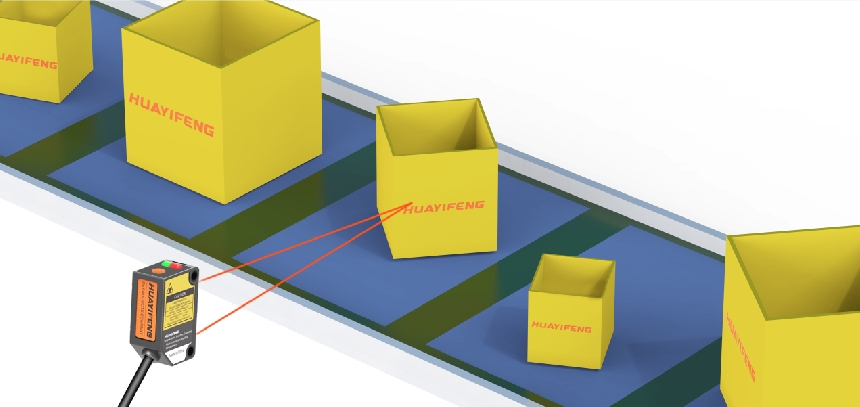

长达3M的感应范围能够应对不同尺寸的工件
宽感应的范围在流水线中即使物料大小随时变化也可以直接使用,无需更换传感器,节省工时。
狭小空间也能随处安装的紧凑机身设计

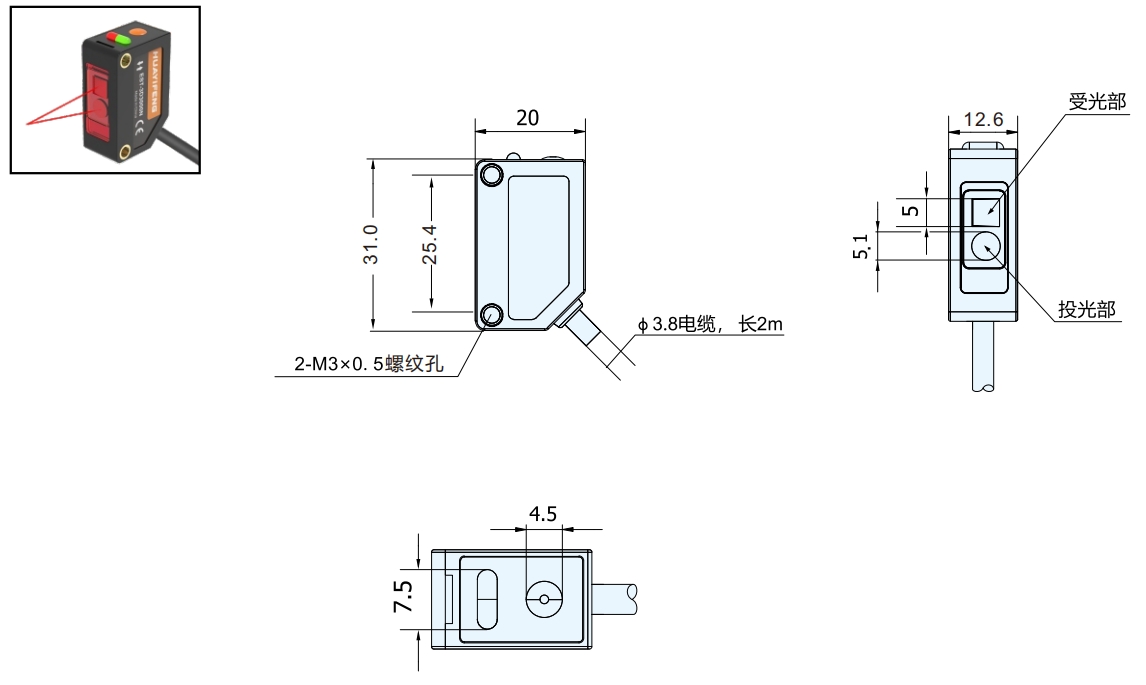

31x20x12(mm)的安装尺寸在空间狭小的工位也能及时安装。

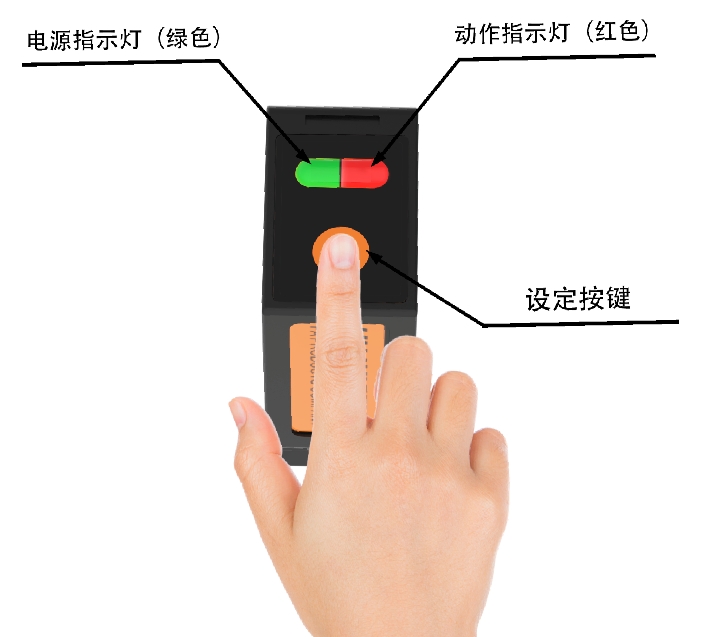

简单的设置方式即使是无经验也能轻松上手
通过按键设定的方式进行教导,即使是无经验者也能快速安装调试。
种 类TOF (Time of Flight)
NPN输出EST-3D3000N
PNP输出EST-3D3000P
检测距离50mm~3000mm
光斑尺寸约4.5mmX5.5mm(3m处)
光源红色激光(650nm)Class ll
最小检测物8X8mm
指示灯输出指示灯红色电源指示灯绿色
灵敏性调节按键调节输出方式及标定距离
电源电压9~30V DC
控制输出NPN输出型/PNP输出型
响应时间1ms
重复精度FS士5mm
应差
25mm士5mm
功耗0.6W
开关模式遮光ON(常开);入光ON(常闭)可任意切换
保护电路短路保护、极性反接、输出反接保护
残留电压<1V
负载电流≤100mA
耐压/绝缘电阻≥50MΩ/1000V/1min
保护回路浪涌保护/短路保护/反极性保护
保护构造IP64
工作环境温度-20~+55℃   存储时:-40℃~+70℃
工作环境湿度35%RH~85%RH 无凝露)/35%RH~85%RH(无凝露)
环境照度白炽灯≤3000Lux;
lP防护等级IP64(1EC)
抗振性10~55Hz,振幅1.5mm,X/Y/Z轴各2小时
材质外壳:PC+ABS;  镜头部:PMMA
线缆2m/三芯电缆,
EST-3D3000N
直流3线式NPN输出
