H3EL□□40-NC

0755-2905-5402
语言:中文
CN EN

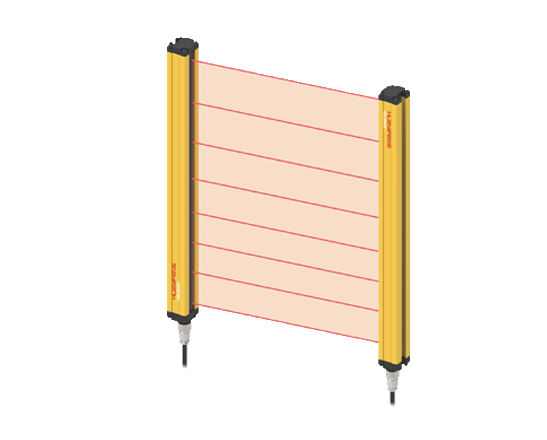

H3EL□□40-NC
安全/区域传感器
H3EL□□40-NC
  • 配备双回路

  • 抗干扰的线同步方式

  • 耐冲击、厚壁、坚固的外壳

  • 多种检测类型

M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
配备双回路
配备两路开关量安全输出,具备安全自检功能,使产品使用安全性更具有保障。
抗干扰的线同步方式
光栅配备线同步检测方式,线同步需绿色同步线联接使光栅抗干扰能力更强。
多种检测类型
根据最小检测物体的大小不同,备有3种类型。
耐冲击、厚壁、坚固的外壳
H3EL产品有着坚固金属外壳,可靠的保护其不受工件碰撞、踩踏等各种冲击。
形状用途图示光轴间距系列


到达危险源的距离较近时,检测体Φ14mm(手指检测)1706241017125043.png10mmH3EL□□10
最常用的标准型,检测体Φ30mm(手检测)1706241113178551.png20mmH3EL□□20
到达危险源的距离较远时,检测体Φ45mm(手臂、脚、身体检测)1706241047534902.png40mmH3EL□□40
光源红外线LED(投光波峰波长:850nm、调制式)

光轴数

4-48个灯,以每2个递增
光轴间距40mm
保护高度120mm-1880mm,保护高度H=(N-1)*40mm,N为光轴数
保护距离0.3-5m
最小检测物φ50mm以上不透明物体(完全遮光物体)
输出模式

1、NPN晶体管集电极开路输出型(常闭)最大流入电流:200mA;外加电压:30V DC以下(NPN型输出和0V之间)剩余电压:2V以下(流入电流为200mA);1.2V以下(流入电流为100mA)

2、PNP晶体管集电极开路输出型(常闭)最大源电流:200mA;外加电压:30V DC以下(输出和+V之间)剩余电压:2V以下(源电流为200mA);1.2V以下(流入电流为100mA)

同步类型线同步
响应时间T=(N+1)*1.2(其中N为光轴数量) 例:H3EL1640-NC则响应时间:T=(16+1)*1.2=20.4ms
工作电压DC12-24V±10%波动,(p-p)10%以下
消耗电流<50mA
功耗<1.5W
残余电压负载电流<200mA时,剩余电压<2V
负载电流<200mA
保护电路浪涌保护/过流、短路保护/反极性保护
工作环境温度-10°C~55°(无凝结)
工作环境湿度温度20℃C时,空气相对湿度<85%
环境照度白炽灯<3000Lux(入射角|>20°)太阳光<10000Lux(入射角|>50°)LED灯<30000Lux
抗振性10~55Hz,振幅1.5mm,X/Y/Z轴,各2小时
防护等级IP60
材料外壳 :铝合金6063,表面烤漆高光黄色,端盖:PC,窗口片:PMMA,940nm 半透明茶色


外型尺寸图
H3EL□□40-NC
光轴间距40mm

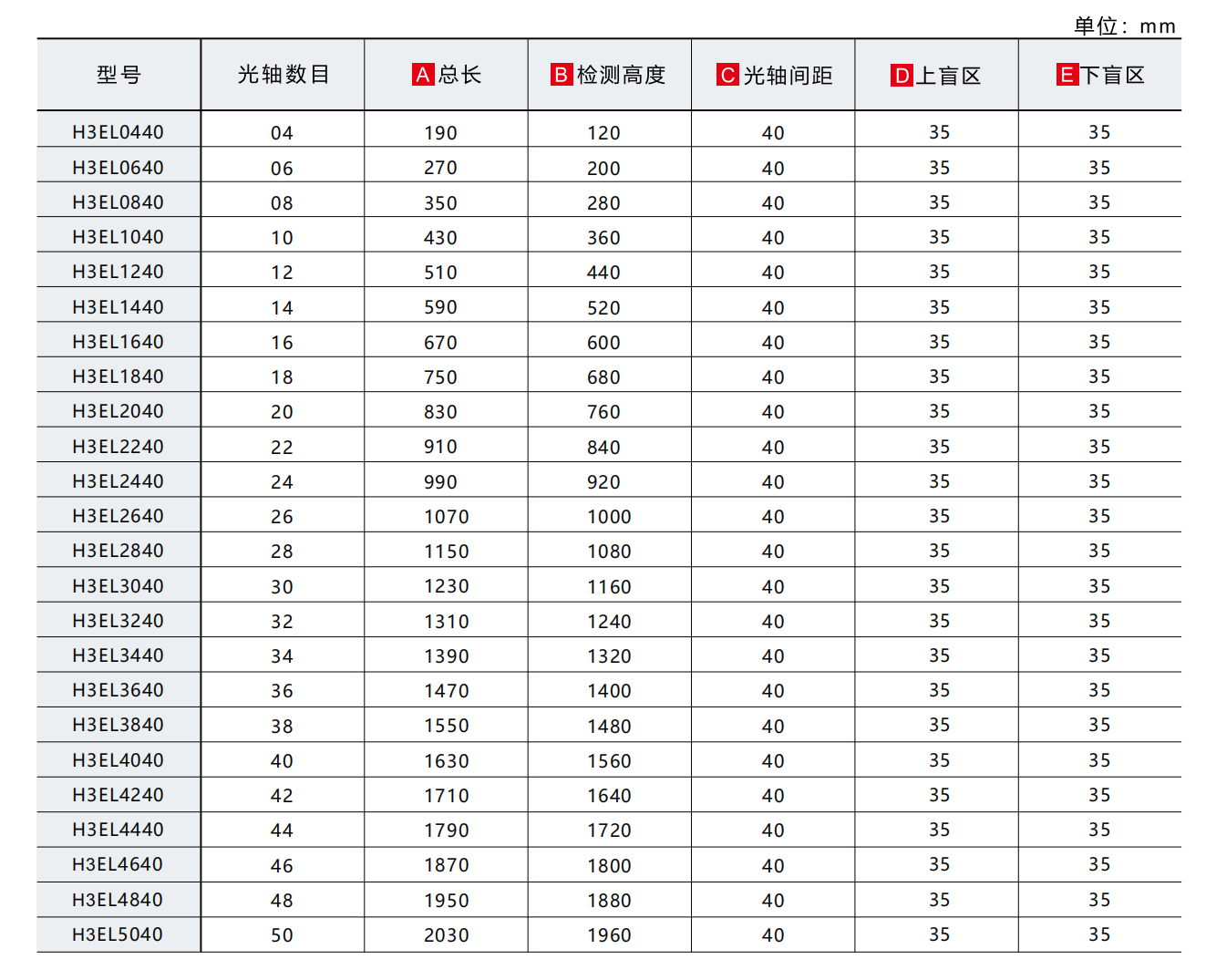

主体A-E的尺寸

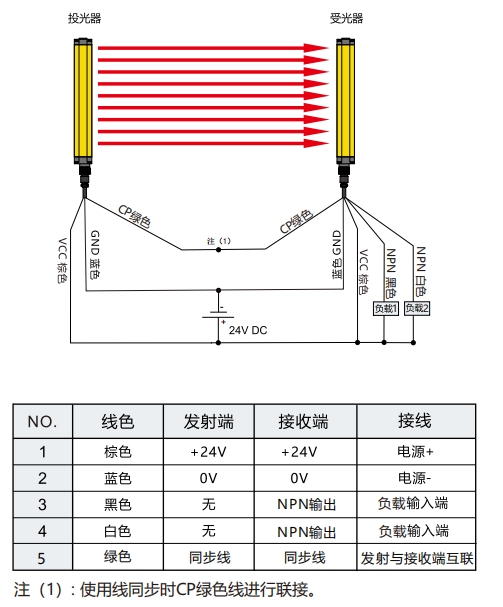

NPN输出




选型手册
  • 选型手册
    选型手册
    H3EL系列 基本型光幕传感器
说明书
  • 说明书
    说明书
    H3EL系列 基本型光幕传感器产品说明书
CAD
  • CAD
    CAD
    H3EL系列 基本型光幕传感器 3D数模
