压力传感器
防水/耐腐蚀型压力传感器

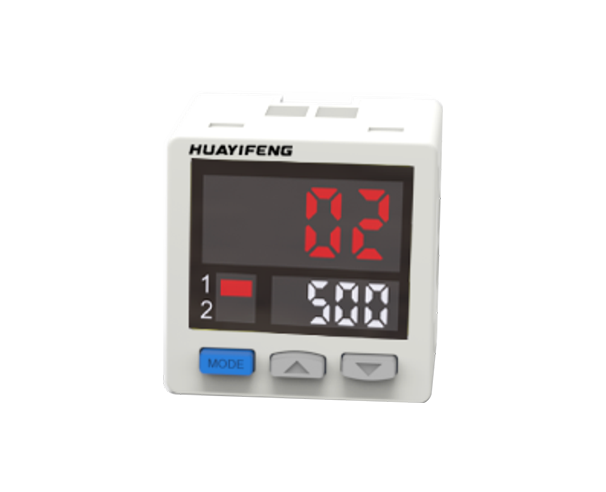

DNP-WLNPR
DNP-WLNPR
压力传感器
DNP-WLNPR
  • 壳体采用防水设计，防护等级IP65
  • 支持模拟量电压或电流

  • 产品NPN和PNP输出类型可调

  • 备有耐腐蚀性产品，适用于不腐蚀SUS316L的气体或液体
产品咨询
概述
种类
技术参数
尺寸图
接线图
配件
下载
M3螺丝轻松安装！
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
壳体采用防水及耐腐蚀设计，防护等级IP65
经过严格的防水设计和测试，其防护等级达到IP65,可适用于不腐蚀SUS316L的气体或液体(DNP C型)，可满足恶劣环境下产品的正常运作
清晰可见，可视性更强
采用白色LED显示可见性更强比原先绿色LED显示视野更宽
配备独立双路和三种输出模式
配备两路独立的比较输出，可实现吸附用途中确认真空破坏，也可实现确认总压力时，输出总压力警报。并有三种输出模式可供选择使用。
可紧贴安装
备有支持紧贴安装的面板专用安装件和专用支架。


类型产品外观压力类型输出类型接口管径型号
防水型防水型图片.png低压2路开关量(NPN/PNP可调，出厂默认2NPN)R1/8+M5DNP-WLNPR
2路开关(NPN/PNP可调,出厂默认2NPN)+1模拟量输出(电压)R1/8+M5DNP-WLNPUR
2路开关(NPN/PNP可调,出厂默认2NPN)+1模拟量输出(电流)R1/8+M5DNP-WLNPIR
2路开关量(NPN/PNP可调，出厂默认2NPN)G1/8+M5DNP-WLNPG
2路开关(NPN/PNP可调,出厂默认2NPN)+1模拟量输出(电压)G1/8+M5DNP-WLNPUG
2路开关(NPN/PNP可调,出厂默认2NPN)+1模拟量输出(电流)G1/8+M5DNP-WLNPIG
高压2路开关量(NPN/PNP可调,出厂默认2NPN)R1/8+M5DNP-WHNPR
2路开关(NPN/PNP可调,出厂默认2NPN)+1模拟量输出(电压)R1/8+M5DNP-WHNPUR
2路开关(NPN/PNP可调,出厂默认2NPN)+1模拟量输出(电流)R1/8+M5DNP-WHNPIR
2路开关量(NPN/PNP可调,出厂默认2NPN)G1/8+M5DNP-WHNPG
2路开关(NPN/PNP可调,出厂默认2NPN)+1模拟量输出(电压)G1/8+M5DNP-WHNPUG
2路开关(NPN/PNP可调,出厂默认2NPN)+1模拟量输出(电流)G1/8+M5DNP-WHNPIG
耐腐蚀型耐腐蚀.png高压2路开关(NPN/PNP可调,出厂默认2NPN)+1模拟量输出(0.6~5V)R1/4+M5DNP-CHNPUR4
2路开关(NPN/PNP可调,出厂默认2NPN)+1模拟量输出(2.4~20mA)R1/4+M5DNP-CHNPIR4
2路开关(NPN/PNP可调,出厂默认2NPN)+1模拟量输出(0.6~5V)1/4 URJDNP-CHNPUJ
2路开关(NPN/PNP可调,出厂默认2NPN)+1模拟量输出(2.4~20mA)1/4 URJDNP-CHNPIJ




适用气体非腐蚀性气体
显示三色显示(红绿橙)
额定压力范围-0.1MPa~1.0MPa
设定压力范围-0.1MPa~1.0MPa
最大耐压力1.5Mpa
控制输出NPN 0.C输出:80mA/24VDC，Max或PNP，0.C输出:80mA/24VDC
电源电压12~24V Dc±5%
消耗电流

24V30mA Max 12V60mA Max

显示精度

±1%F.S

电压型模拟量输出0.6V~5V(或略小)直线性:±1%F.S.输出阻抗:1KΩ
电流型模拟量输出2.4~20mA(或略小) 最大负载阻抗,电源电压12V时:300Ω;电源电压24V时:600Ω 最小负载阻抗:50Q
重复精度±0.2%F.S.±ldigits以内
温度特性

±3%F.S.(25°C)

工作环境温度-5~50°C
储存温度-10~+60℃(无结冰、无结露)
温度范围35~85% HR
防护等级
IP65
连接方式M:内M5 R:外R1/4,内M5
材料外壳:尼龙+玻璃纤维压力端口:外螺纹R1/4+内螺纹M5不锈钢SUS316L按键:硅酮橡胶


DNP-WLNPR
输入/输出电路
NPN+PNP输出
端子排列图
输入/输出电路
NPN+PNP输出
端子排列图
品名形状型号内容
带连接器电缆连接线.pngLU-E500W-C2防水型专用
LU-E500C-C2耐腐蚀型专用
L型铁支架


EB-P11安装支架(附带M3螺丝x2件)
Z型铁支架


EB-P12安装支架(附带M3螺丝x2件)
壁面型安装


EB-P10壁面安装支架(正面保护罩、面板安装件)


选型手册
  • 选型手册
    选型手册
    防水/耐腐蚀型压力传感器选型手册
    下载
CAD
  • CAD
    CAD
    防水/耐腐蚀型压力传感器3D数模
    下载
