LS211-L100ND
LS211-L100ND
光电/激光传感器
LS211-L100ND

  • 自动防干扰功能

  • BGS功能的完美应用

  • 线性光点，适用于PCB行业

  • 可稳定检测高亮、弧面、凹凸不平的目标物

产品咨询
概述
种类
技术参数

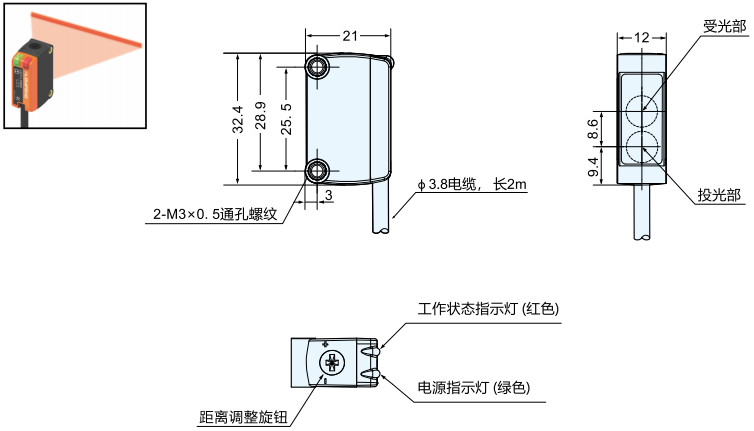

尺寸图

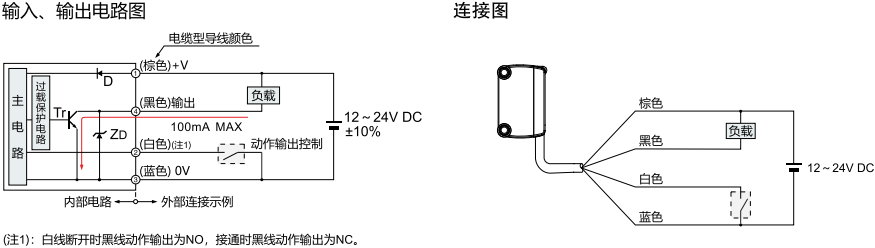

接线图
下载

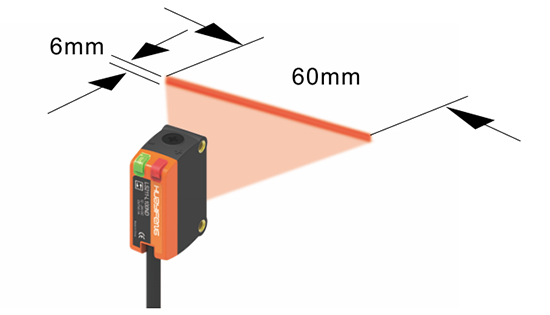

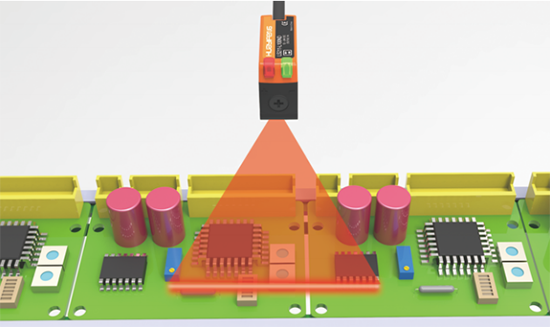

线性光点，适用于PCB行业
6mmx60mm线性光点设计，不易受基板切口、镂空所影响，能稳定检测有镂空或凹凸表面的产品。
BGS功能的完美应用
受工件颜色影响较小;即便在异色工件流通的产线上也可稳定检测。

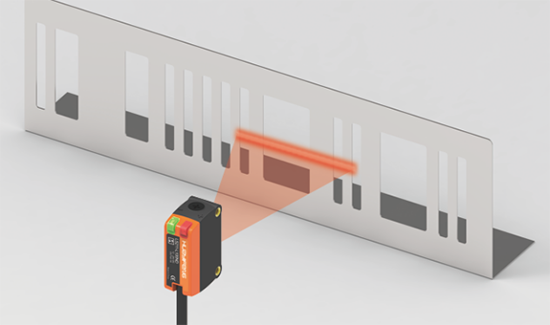

可稳定检测高亮、弧面、凹凸不平的目标物
在检测高亮目标物时，小光斑很容易受安装角度的影响，输出极不稳定，而长光斑因为其光斑面积大能稳定检测。同样，在检测带孔或含凹槽的目标物时，小光斑在目标物通过时输出一直跳动，而长光斑可以稳定检测。

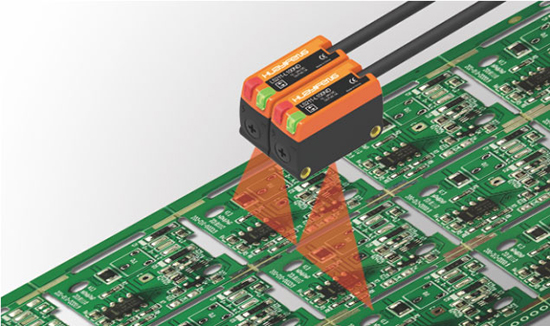

自动防干扰功能
采用防干扰设计，最多可紧贴安装2台传感器
种类NPN型PNP型
出线式LS211-L100NDLS211-L100PD


检测距离（白色光泽纸））10~120mm
调节范围（BGS）25~100mm
光源 红光(650m)
调参考目标物100mmx100mm(黑色无光泽纸)
光斑直径7mm*70mm(距离在100mm时)
电源电压12~24VDC±10%脉动P-P10%以下
消耗电流<20mA
残余电压≤2.0V(100mA)
开关模式L.on(入光动作)/D.on(遮光动作)可切换
保护回路浪涌保护回路、短路保护、极性反接保护
负载电流≤100mA(24DC)
响应时间≤5ms
使用环境温度-10~+55℃(注意不可结露、结冰)，存储时:-30~+70℃
使用环境湿度35~+85%RH，存储时:35~+85%RH
使用环境照明度20MΩ以上(DC500兆欧表)充电部与外壳间
耐电压AC1000V/1min,50-60HZ,充电部与外壳间
绝缘电阻20MΩ以上(DC500兆欧表)充电部与外壳间
耐振动10~55Hz,振幅1.5mm,X/Y/Z轴,各2小时
耐冲击加速度500m/s，X、Y和Z方向各2小时
材质外壳:ABS+5%GF;窗口片:PMMA;后盖:PC
电缆Ф3.8电缆，4芯，长2m
LS211-L100PD
直流4线式NPN输出
