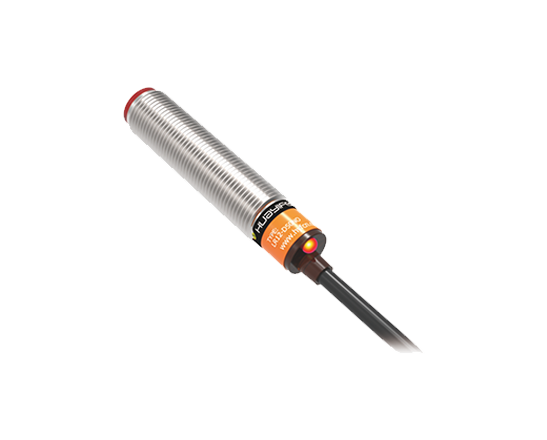

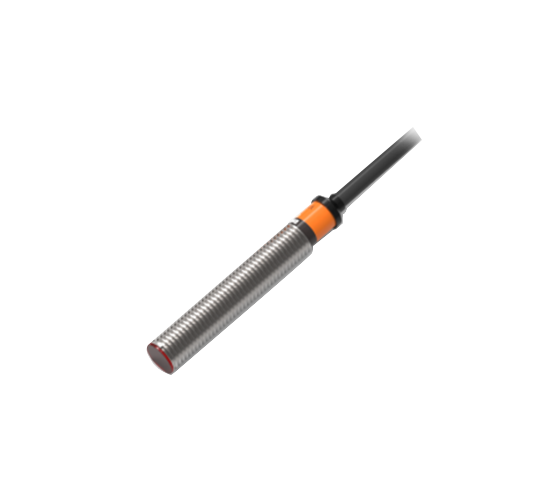

LR12-D150PC
光电/激光传感器
LR12-D150PC
  • 成本经济

  • 检测类型

  • 体积小巧

  • 出线方式

  • 检测距离可调、清晰可见的工作状态指示灯


成本经济
传感器发射器和接收器置于一体,成本经济
检测距离可调、清晰可见的工作状态指示灯
检测距离可调、安装简便、节省空间,适用于狭小安装空间。
检测类型
配有漫反射和对射两种检测类型可选,满足不同需求
体积小巧
适合狭窄空间安装
出线方式
配备两米耐曲折电缆

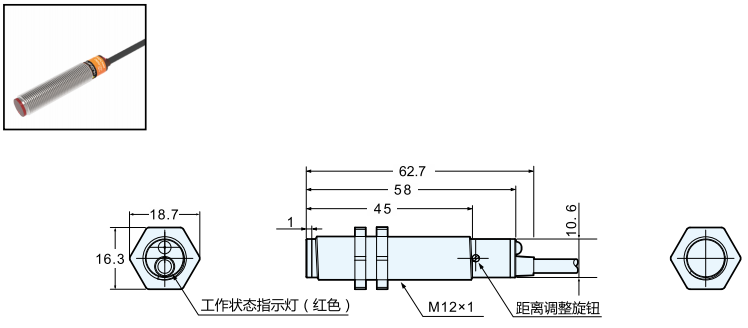

检测方式形状(mm)检测距离NPN型PNP型输出动作
漫反射1705989414206914.png 150mmLR12-D150NOLR12-D150PO入光ON
LR12-D150NCLR12-D150PC遮光ON



检测距离150mm
检测物体100x100mm白色画纸
应差检测距离的20%以下
光源(波长) GaAs红外线发光二极管(940nm)
电源电压12~24VDC+10%脉动P-P10%以下
消耗电流≤25mA
控制输出负载电源电流100mA以下(残留电压2V以下)
保护回路浪涌保护回路、短路保护、极性反接保护
响应时间动作/回复 各1.0ms以下
显示灯动作指示灯(红色)
输出动作NO:常开NC:常闭
环境温度动作时:-25-+55℃ 保存时:-30℃-70℃(无结冰)
环境照度的影响日光:10000LX以下白炽灯:3000LX以下
使用环境湿度动作时:-45%-85%(无结冰)RH保存时:35%-95%(无结冰)RH
电压的影响 额定电源电压范围±15%以内波动时,检测距离±1%以内变化
绝缘阻抗50MΩ以上(DC500V兆欧表)充电部与外壳间
介电强度 AC1000V以上在50/60Hz1min充电部与外壳间
振动(耐久) 10~55Hz15mm双振幅,在XYZ方向达到2h
冲击(耐久)500m/s双振幅,在XY、Z方向各10次
保护构造IP67
连接方式导线引出型(标准导线长2m)
外壳材质金属外壳:铜镀镍
投/受光部材质PC



LR12-D150PC

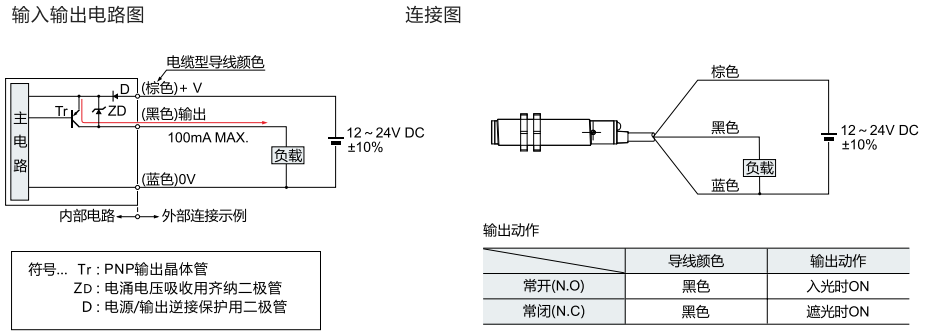

直流3线式PNP输出
选型手册
  • 选型手册
    选型手册
    LR12系列 M12圆柱型光电传感器
说明书
  • 说明书
    说明书
    LR12系列 M12圆柱型光电传感器产品说明书
CAD
  • CAD
    CAD
    LR12系列 M12圆柱型光电传感器产品3D数模
