LR18-D800ND
光电/激光传感器
LR18-D800ND
  • 检测距离可调、清晰可见的工作状态指示灯

  • 导线引出型、接插件型可供选择

检测距离可调、清晰可见的工作状态指示灯
检测距离可调、安装简便、节省空间,适用于狭小安装空间。
出线方式
导线引出型、接插件型可供选择
检测方式形状检测距离NPN型PNP型连接方式
漫反射式1702002118119580.png800mmLR18-D800NDLR18-D800PD引线式
1702002128202447.pngLR18-D800ND-C2LR18-D800PD-C2插件式
镜面反射式1702002165442424.png5mLR18-R5MNDLR18-R5MPD引线式
1702002174182009.pngLR18-R5MND-C2LR18-R5MPD-C2插件式
对射式1702002203749823.png22mLR18-T22MNDLR18-T22MPD引线式
1702002213666780.pngLR18-T22MND-C2LR18-T22MPD-C2插件式
最小检测物体不透明、半透明或者透明体(注4)
检测距离45~800mm
应差检出距离的3%~15%(注3)
电源电压12~24VDC±10%脉动P-P10%以下
消耗电流≤25mA
输出NPN输出型                                                                                                        PNP输出型
NPN晶体管                                                                                                        PNP晶体管
最大流入电流:150mA                                                                                    最大流入电流:150mA
残余电压:2.5V以下                                                                                         残余电压:2.5V以下
保护回路浪涌保护回路、短路保护、极性反接保护
响应时间1ms以下
显示灯电源指示灯(绿色)、动作指示灯(橙色)
输出动作配备动作切换开关,动作状态(遮光时ON入光时ON)任意切换
环境温度动作时:-15~+55℃(无结冰无结露)保存时:-40~+70℃
环境照度的影响白炽灯:3,000Lx以下/太阳光:10.000Lx以下
使用环境湿度30%~85%RH
耐电压在所有连接的电源端子与外壳间接入交流电压500V,持续1min
振动(耐久)在XY和Z各方向上可承受频率为10~55Hz,振幅为1.5mm的振动达2小时
冲击(耐久)在X、Y和Z各方向上可承受加速度为294m/s(约30G)的冲击10次
光源红外光
材质外壳:ABS,透镜:PMMA
保护构造IP65
连接方式导线引出型(标准导线长2m)、M8接插件型


LR18-D800ND

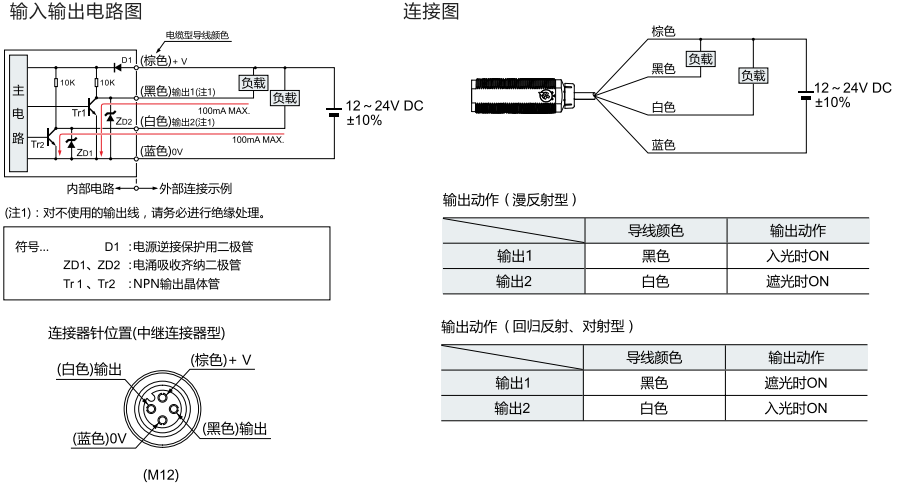

直流4线式NPN输出
