CR5H-10N
颜色传感器
CR5H-10N
  • 两种检测模式,可根据用途进行选择

  • 数字显示

  • 简单设定

  • 小型设计,省空间

M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
两种检测模式,可根据用途进行选择
同时具备两种检测模式:颜色模式和色标模式,色标模式下配备自动选择最佳的RGB三色的功能。
数字显示
通过4位数字显示可确认检测物和底色的入光量。基准值能够根据需求进行调节,设定简单。
简单设定
色标模式下光源对准需检测的物体颜色,按ON键和OFF即设定完成,简便易操作。
小型设计,省空间

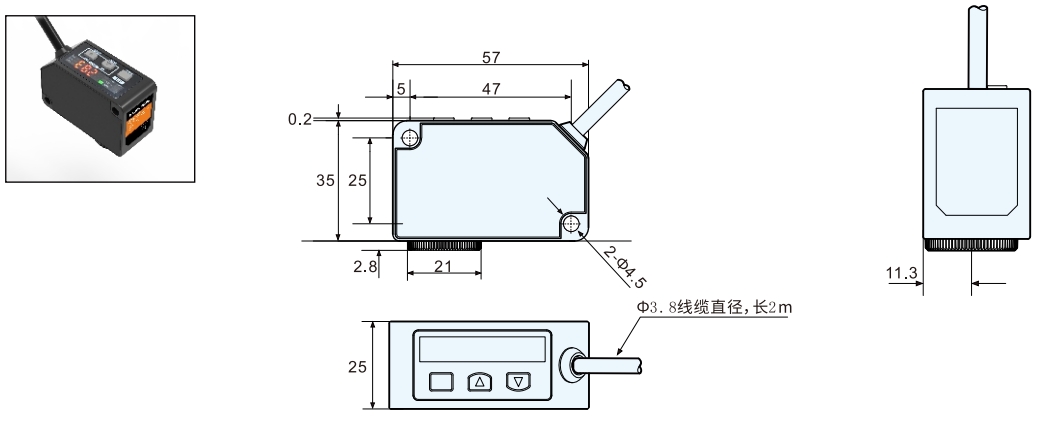

小巧机身W57xD25xH35,轻松用于现有设备中
种 类电缆型
NPN输出CR5H-10NCR5H-25N
PNP输出CR5H-10PCR5H-25P


检测距离10±3mm
电源电压12~24V DC+10%脉动P-P10%以下
反应时间色标模式时:35us,颜色模式时:80us
数字显示4位数码管显示
设定方法色标模式时:2点教导;颜色模式时:1点教导
阈值微调功能配备
延时功能接通延时、断开延时
定时时间1ms~500ms可调
IP等级IP65
控制输出NPN/PNP开放式集电器24V,最大100mA(只限于主部件)
环境温度工作时:-10°C~+55°C(无结冰、无结露);存储时:-20°C~+70°C(无结冰、无结露
环境湿度工作时:35~85%RH,存储时:35~85%RH
环境亮度白炽灯最大20,000lux;日光最大30,000lux
保护电路浪涌保护回路、短路保护、极性反接保护
耐振动10至55Hz,双重振幅:1.5mm X、Y、Z轴分别是2小时
耐冲击500m/s² 双振幅,在X、Y、Z方向各3次
外壳材质ABS+PC
电缆PVC电缆标准长2m
重量约70g


CR5H-10N

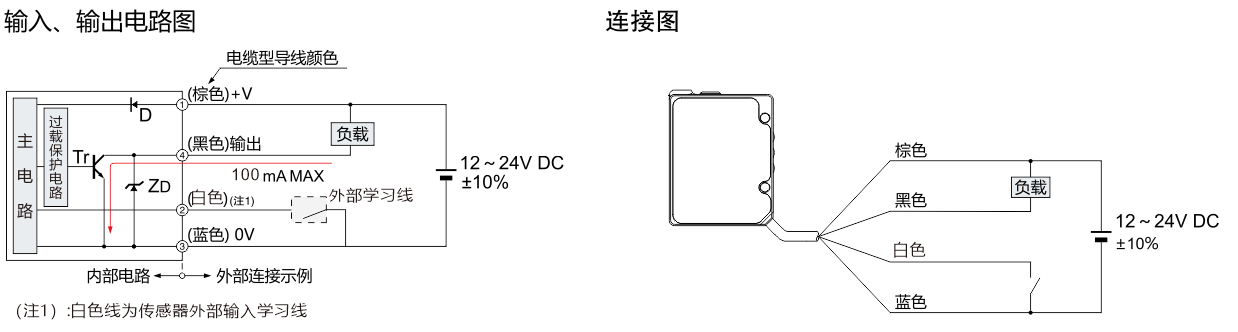

直流4线式NPN输出
