CTS-0809NO
接触传感器
CTS-0809NO
  • 小型、节省空间

  • 保护等级IP67

  • 高精度的重复精度

  • 清晰可见的工作状态指示灯

  • 可低成本地进行不合格品分选

  • 导线引出型(标配两米耐曲折电缆)

大而清晰多角度动作指示灯
搭载投光时会自动打开的大型作业指示灯(橙色)。不仅可以进行从上方确认,还可从侧面进行确认。
M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种

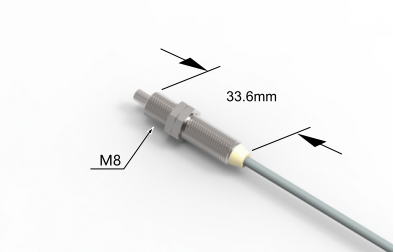

小型、节省空间
适用于空间狭窄、需要小型化时的设备和装置。同时也有助于装置的小型化和节省空间。
高精度的重复精度
+0.001mm的重复精度,使其可适应各种生产现场用途中
可低成本地进行不合格品分选
能以高精度的误差轻松地对被检测体进行合格与否判定

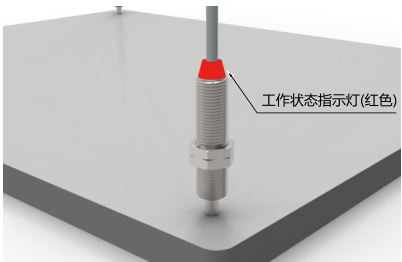

清晰可见的工作状态指示灯
可以从任何角度,随时确认检测状态,能够高效使用,一目了然看出使用状态。
保护等级IP67
高达IP67的防水构造,适用于恶劣环境。
出线方式
导线引出型(标配两米耐曲折电缆)
种类出线式
型号CTS-0809NO
输出类型NPN.NO


工作电压5-24VDC
行程3mm
位置重复精度±0.001mm
操作力0.6N
动作前的移动PT0.5~0.9mm
回差MD0.1mm以下
动作频率120次/分钟
输出电流10mA
消耗电流≤10mA
环境温湿度温度:-20C~+85*C(注意不可结露、结冰),湿度: 20%~95%(无结冰)RH
保护结构IP67
绝缘阻抗50MΩ以上(DC500V兆欧表)充电部与外壳间
介质强度AC1000V/1min,50-60HZ充电部与外壳间
振动( 耐久 )10-55Hz上下振幅1.5mm X、Y、Z各方向2H
冲击(耐久)加速度500m/s2,XYZ方向各3次


CTS-0809NO

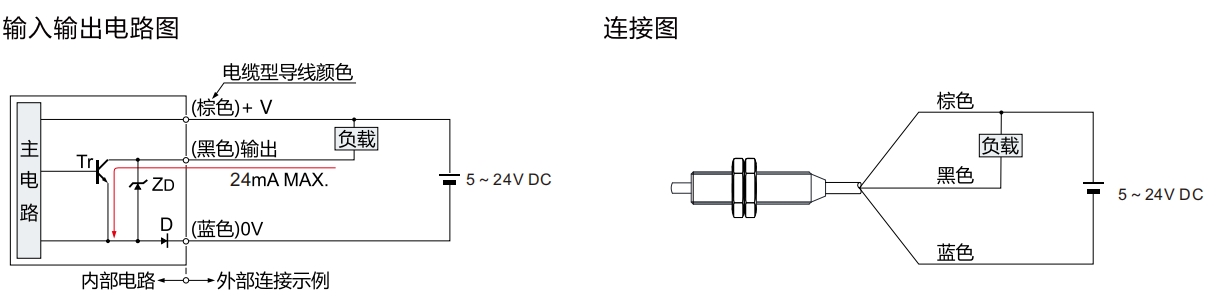

产品电路接线图
直流3线式NPN输出
高低温变化测试曲线
