ESM-030P

0755-2905-5402
语言:中文
CN EN
ESM-030P
位移测量传感器
ESM-030P
  • 铝铸外壳

  • 设定定时功能

  • 小尺寸,小光点

  • 多种检模式、高精准

  • 配备模拟电压和电流输出

  • 便利的调整功能和窗口比较模式


小尺寸,小光点
体积小,适合狭小空间安装。光点小,可以检测细小物体
多种检模式、高精准
多种检测模式功能可适用更多应用场合。检测精度高,抗干扰。
便利的调整功能和窗口比较模式
针对不同的检测,备有1点教导、2点教导、3点教导,并可简单的设定基准值范围,做出判断。

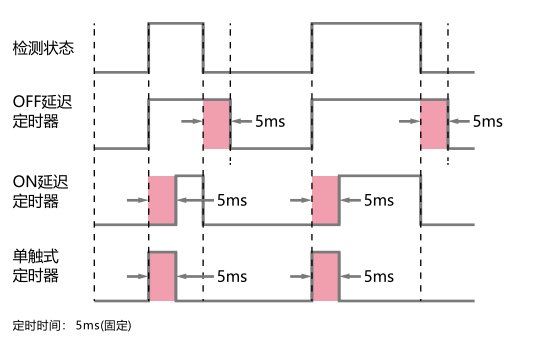

设定定时功能
可设定定时器的动作: “OFF延迟定时器” “ON延迟定时器 ”单触式定时器 无定时器”, 定时时间固定为5ms。
配备模拟电压和电流输出
不仅能以mm为单位显示数值,还能读取模拟电压和电流输出 读入到PLC+模拟量单元,还能执行各种运算,并存储(记录) 测量值。
铝铸外壳
采用铝铸外壳,使机身免受变形和温度的困扰。
测量中心距离30mm
测量范围+5mm
重复精度10um
直线性土0.1%F.S
温度特征0.03%F.s.*C
光源红色半导体激光2类,最大输出: 1mw,发光光束波长: 655nm
光束直径约50um
电源电压12Vto24VDC±10% 脉动P-P10%
消耗电流40mA以下(电源电压24V DC时) ,60mA以下 (电源电压12V DC时)
输出动作入光时ON/非入光时ON可切换
短路保护配备 (自动恢复型)

电压模拟量输出

(警报时: +5.2V)

输出范围:0~5V
输出阻抗: 100Ω
电流模拟量输出
(警报时:0mA)
输出范围:4~20mA负载阻抗:≤ 300Ω
反应时间1.5ms/5ms/10ms可切换
外部输入NPN无接点输入,有效: 0Vto+1.2V DC 输入阻抗: 10KQ
保护构造IP67 (IEC)
使用环境温度-10°C~+40°C (注意不可结露、结冰) 、保存时: -20C~+60°C
使用环境湿度-35%~85%RH、保存时:35%~85%RH
使用环境照度白炽灯: 受光面照明灯3,000LX以下
使用标高2,000m以下
电缆带0.15mm*5芯复合电缆2m
材质本体外壳:铝铸件,前面盖板:丙烯基
重量约35g (不含电缆)、约85g (含电缆)



ESM-030P
PNP输出型
选型手册
  • 选型手册
    选型手册
    ESM系列 微型激光位移传感器
说明书
  • 说明书
    说明书
    ESM系列 微型激光位移传感器产品说明书
CAD
  • CAD
    CAD
    ESM系列 微型激光位移传感器产品3D数模
