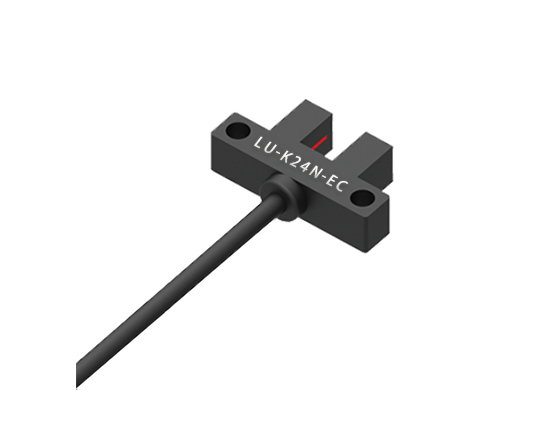

LU-K24N-EC
槽型光电传感器
LU-K24N-EC
  • 装备有两个独立的输出

  • 超小型、节省空间

  • 多种型号选择

  • 新增输出动作反向型

  • 高速响应

  • 标配2m耐曲折导线

M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
装备有两个独立的输出
所有型号均装备有两个独立的输出,入光时ON/遮光时ON,可根据使用场所的不同,应对不同输出要求。
超小型、节省空间
超小型规格,有助于装置的小型化和节省空间。
多种型号选择
种类丰富,形状多达5种,可以从中选出满足您安装条件的型号
新增输出动作反向型
根据松下同款产品接线方式进行变更,完美匹配替换。将原有产品的动作输出线线序进行变更:黑色输出1线为入光时ON,白线输出2线为遮光时ON。(在标准型型号未尾追加“-EC”)
高速响应
应答频率为2KHZ的高速响应。
导线引出
标配2m耐曲折导线
检测距离5mm (凹槽宽度)
标准检测物体2x0.8mm不透明物体
重复精度0.03mm以下
光源红外发光二级管 (940nm)
电源电压5~24V DC±10%脉动P-P10%以下
消耗电流15mA以下
动作形态同时配备两个独立输出(遮光时ON,入光时ON) 注:型号末尾带有-EC”符号的机型属于输出动作反向型。
保护回路浪涌保护回路、短路保护、极性反接保护
控制输出

NPN输出型                                                                             PNP输出型

NPN开路集电极晶体管                                                      PNP开路集电极晶体管

·最大流入电流:50mA                                                       ·最大流入电流: 50mA

外加电压:30V DC以下 (输出和0V间)                              外加电压:30V DC以下 (输出和+V间)

剩余电压: 2V以下 (流入电流50mA)                               剩余电压:2V以下 (流入电流50mA)

1V以下 (流入电流16mA)                                                   1V以下(流入电流16mA)


响应频率2kHz
使用环境照度受光面照明度: 荧光灯1,000lx以下;日光10,000lx以下
环境湿度范围动作时:-25~+55C(不结冰、不结露); 保存时: -30~+80C
环境湿度动作时: 5-85%RH;保存时: 5-95%RH
耐电压AC1,000V 50/60Hz 1min充电部与外壳间
绝缘阻抗所有电源连接端子与外壳之间,20MΩ以上,基于DC250V的高阻表
振动 (耐久)10-55Hz上下振幅1.5mm X、Y、Z方向2h
冲击 (耐久)500m/s2X、Y、Z方向各10次
耐电压AC1,000V1分钟 所有电源连接端子与外壳之间
绝缘阻抗所有电源连接端子与外壳之间,20MQ以上,基于DC250V的高阻表
防护等级IP50
连接方式导线引出型(标准导线长2m)
外壳材质ABS


LU-K24N-EC
直流4线式NPN输出
