USC500-M18DP-C2
超声波传感器
USC500-M18DP-C2
  • 非接触式检测

  • 多种类型输出选择

  • 实现几乎无限制的应用

  • 在恶劣的环境条件下,仍能稳定检测

实现几乎无限制的应用
不受颜色、光泽度和透明度影响,适合检测不同状态的物体,如液体、透明材质、反光材质和颗粒物等。
多种类型输出选择
配备有开关量输出、电压/电流模拟量输出、数字量RS485输出等不同类型产品。
在恶劣的环境条件下,仍能稳定检测
可以应用在恶劣的环境中,不受目标物的颜色以及空气中灰尘、水雾等影响。
非接触式检测
采用无接触的方式,精确的检测物体状态和距离。
外径尺寸M18
开关量输出NP输出型:
         1路NPN输出+1路PNP输出,lmax=2x200mA
DN输出型:
          2路NPN输出,imax=2x200mA
NP输出型:
          2路PNP输出,Imax=2x200mA
检测范围50~500mm
盲区0~50mm
分辨率0.17mm
重复精度满量程值的土0.15%
精度±1%(内置温度漂移补偿)
响应时间32ms
开关迟滞2mm
开关频率31HZ
上电延时<500ms
工作电压10~30V DC,反极性保护
LED红灯无目标物常亮,学习时无目标闪烁
LED绿灯检测到目标物常亮,学习时有目标闪烁
过载保护200mA,红灯绿灯同时闪烁
负载阻抗I/O-300 Ohm,U/> 1k Ohm
空载电流≤30mA
输入类型带同步功能和学习功能
材质铜套镀镍、塑料配件、玻瑞填充环氧树脂
防护等级IP67
连接类型5芯M12连接件
环境温度-25°C~+70°C(248-343K)
储存温度-40°C~+85°C(233-358K)
重量32g


USC500-M18DP-C2
输入/输出电路
双开关量输出PNP
连接器针位置(中继连接器型)

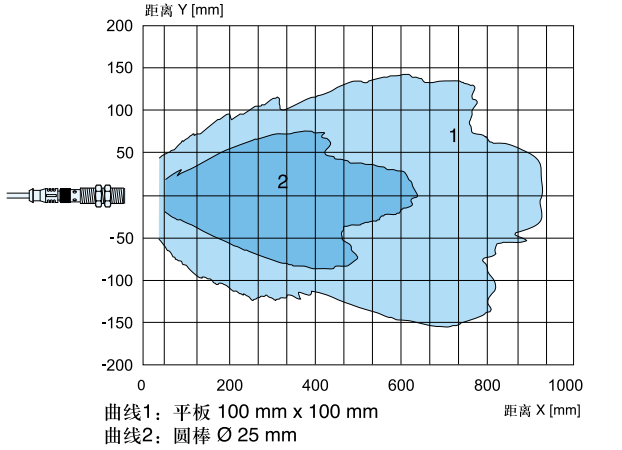

USC500声波参考曲线图
