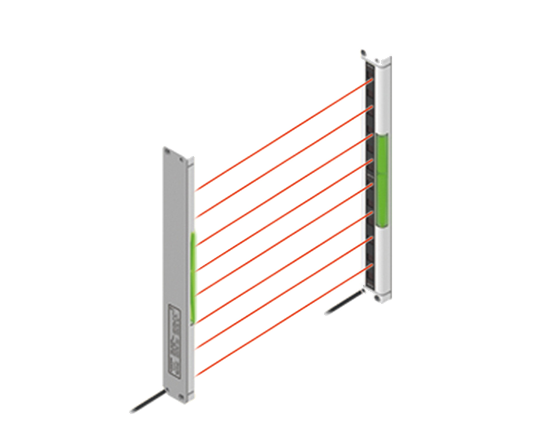

HAL0820-PC
安全/区域传感器
HAL0820-PC
  • 配有四种检测高度

  • 仅13mm厚的超薄身材

  • 清晰易见的大型作业指示灯

  • 并行安装的防干扰设置

  • 投光频率及作业指示灯动作选择

配有四种检测高度
此系列包括6、8、12和16光轴型。有检测高度100mm(6光轴)、140mm(8光轴)、220mm(12光轴)和300mm(16光轴)的四种型号可供选择。
M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
仅13mm厚的超薄身材
仅13mm厚,30mm宽,更好的与您的设备进行匹配
清晰易见的大型作业指示灯
发射器和接收器两面都装有清晰易见的作业指示灯,当检测输出时十分醒目。
并行安装的防干扰设置
将两个传感器设为不同的投光频率以防止相互干扰。同时使用两个传感器可进行更广区域的检测。设定频率可根据亮起的投光指示灯数量确定。
投光频率及作业指示灯动作选择
通过工作模式开关的设定可选择投光频率和作业指示灯的动作
种类光轴间距(20mm)
NPN输出HAL0620-NCHAL0820-NCHAL1220-NCHAL1620-NC
PNP输出HAL0620-PCHAL0820-PCHAL1220-PCHAL1620-PC
输出动作所有光轴入光时ON(一个或多个光轴遮光时OFF)



光轴数目8轴
保护高度140mm
检测距离4m
光轴间距20mm
检测物体Φ30mm以上不透明物体 (完全光物体)
工作电压12~24V DC土10%脉动P-P10%以下
输出模式开关量输出(NPN输出型/PNP输出型)
同步类型
线同步
反应时间10ms以下(使用防干扰功能时12ms以下)
工作电压12~24VDC士10% 脉动P-P10%以下
消耗电流<100mA
功耗<2W
残余电压<1.5V(负载电流为100mA时)
电路保护浪涌保护回路、短路保护、极性反接保护
负载电流<100mA
绝缘电阻20MΩ以上(DC500V兆欧表) 充电部与外壳间
耐电压AC1000V 1分钟所有电源连接端子与外壳之间
使用环境温度-10~+55°C(无结冰、无结露),保存时: -10~+60°C
使用环境湿度35~85%RH,保存时: 35~85%RH
使用环境照明度白炽灯: 受光面照明度3000LX以下
保护构造IP40
振动( 耐久)10~55Hz,1.5mm双振幅,在X、Y、Z方向2h
冲击( 耐久)500m/S2X、Y、Z方向各10次
连接方式导线引出型


投光器
受光器
PNP输出
