种类 | 检测距离 | NPN型 | PNP型 | 输出动作 | 连接方式 | |
基本型 | 屏蔽 | 10mm | PS30-E10NO | PS30-E10PO | 常开 | 出线式 |
PS30-E10NC | PS30-E10PC | 常闭 | ||||
PS30-E10NO-C2 | PS30-E10PO-C2 | 常开 | 接插式 | |||
PS30-E10NC-C2 | PS30-E10PC-C2 | 常闭 | ||||
非屏蔽 | 20mm | PS30-T20NO | PS30-T20PO | 常开 | 出线式 | |
PS30-T20NC | PS30-T20PC | 常闭 | ||||
PS30-T20NO-C2 | PS30-T20PO-C2 | 常开 | 接插式 | |||
PS30-T20NC-C2 | PS30-T20PC-C2 | 常闭 | ||||
长距离型 | 屏蔽 | 15mm | PT30-E15NO | PT30-E15PO | 常开 | 出线式 |
PT30-E15NC | PT30-E15PC | 常闭 | ||||
PT30-E15NO-C2 | PT30-E15PO-C2 | 常开 | 接插式 | |||
PT30-E15NC-C2 | PT30-E15PC-C2 | 常闭 | ||||
非屏蔽 | 30mm | PT30-T30NO | PT30-T30PO | 常开 | 出线式 | |
PT30-T30NC | PT30-T30PC | 常闭 | ||||
PT30-T30NO-C2 | PT30-T30PO-C2 | 常开 | 接插式 | |||
PT30-T30NC-C2 | PT30-T30PC-C2 | 常闭 |

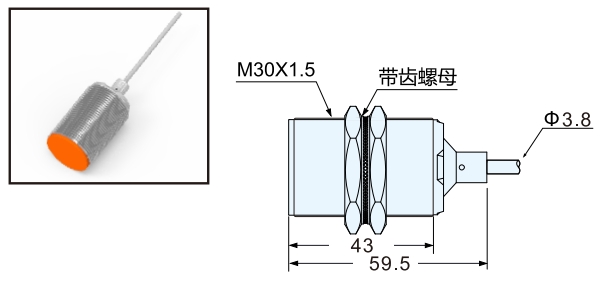

外径尺寸 | 30mm |
屏蔽/非屏蔽 | 屏蔽 |
检测距离 | 10mm±10% |
检测物体( 铁 ) | 30x30x1mm |
应答频率 | 200HZ |
检测物体 | 磁性金属(非磁性金属检测距离减小) |
应差距离 | 检测距离的10%以下 |
电源电压 | 10-30VDC |
残余电压 | <2V |
最大负载电流 | 200mA |
消耗电流 | <10mA |
漏电流 | <0.01mA |
耐电压 | AC 1000V/1min,50-60HZ,充电部与外壳之间 |
绝缘阻抗 | 50MΩ以上(DC 500V兆欧表)充电部与外壳之间 |
温度漂移 | ±20% |
重复精度 | <3.0%(Sr) |
显示灯 | 动作指示灯(红色) |
动作形态 | NO:常开 NC: 常闭 |
保护回路 | 浪涌保护回路、短路保护、极性反接保护 |
环境温度 | 动作时、储存时:-25-+70°C ( 不结冰、不结露) |
环境湿度 | 动作时、保存时:各35-85%RH( 不结露 ) |
振动(耐久 ) | 10~55Hz上下振幅1.5mmX/Y/Z各方向2h |
冲击( 耐久 ) | 500M/S²,X/Y/Z各方向10次 |
保护构造 | IP67(IEC) |
连接方式 | 导线引出型( 标准2米可延长) |
外壳材质 | 黄铜镀镍 |
检测面材质 | PC |
