电感式接近传感器
圆柱型接近传感器
PT30-E15PC
PT30-E15PC
电感式接近传感器
PT30-E15PC

  • 保护回路

  • 保护等级IP67

  • 新增出线耐油、耐曲折型

  • 备有出线式、接插式

产品咨询
概述
种类
技术参数

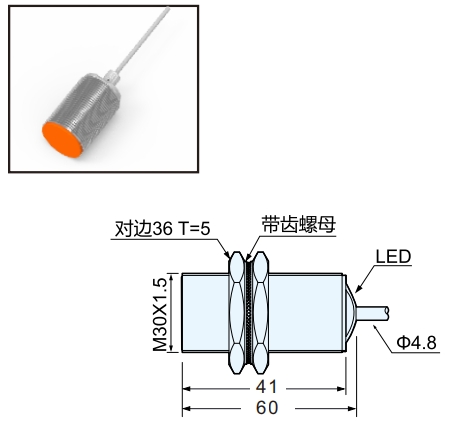

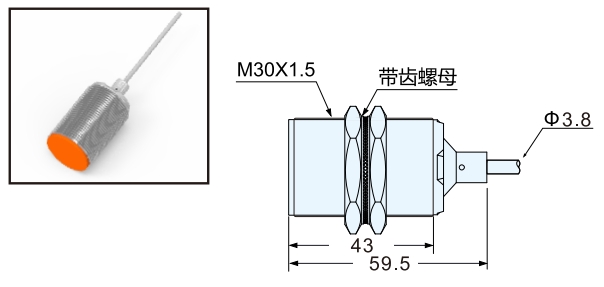

尺寸图

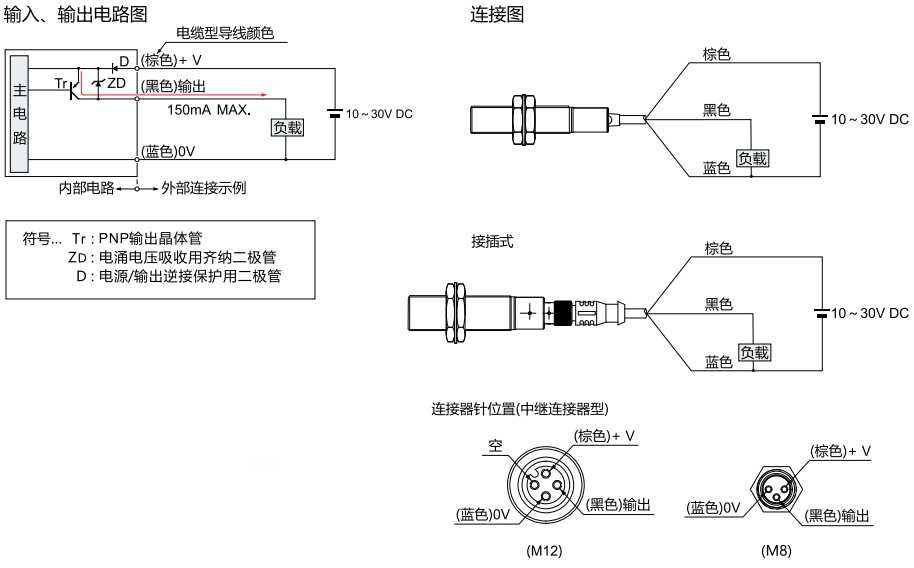

接线图
下载
种类齐全
产品规格尺寸齐全，可根据安装需求选择型号
品质保障
采用专用IC，使用寿命更长
保护回路
实浪涌保护回路、短路保护、极性反接保护
保护等级IP67
实现了IP67保护构造，优异的耐水和耐油性能
新增出线耐油、耐曲折型
实现了IP67保护构造，优异的耐水和耐油性能
出线方式
备有出线式（标配两米耐曲折电缆）、接插件式可供选择
种类检测距离NPN型PNP型输出动作连接方式
基本型屏蔽10mmPS30-E10NOPS30-E10PO常开出线式
PS30-E10NCPS30-E10PC常闭
PS30-E10NO-C2PS30-E10PO-C2常开接插式
PS30-E10NC-C2PS30-E10PC-C2常闭
非屏蔽20mmPS30-T20NOPS30-T20PO常开出线式
PS30-T20NCPS30-T20PC常闭
PS30-T20NO-C2PS30-T20PO-C2常开接插式
PS30-T20NC-C2PS30-T20PC-C2常闭
长距离型屏蔽15mmPT30-E15NOPT30-E15PO常开出线式
PT30-E15NCPT30-E15PC常闭
PT30-E15NO-C2PT30-E15PO-C2常开接插式
PT30-E15NC-C2PT30-E15PC-C2常闭
非屏蔽30mmPT30-T30NOPT30-T30PO常开出线式
PT30-T30NCPT30-T30PC常闭
PT30-T30NO-C2PT30-T30PO-C2常开接插式
PT30-T30NC-C2PT30-T30PC-C2常闭


外径尺寸30mm
屏蔽/非屏蔽屏蔽
检测距离15mm±10%
检测物体( 铁 )45x45x1mm
应答频率120HZ
检测物体磁性金属(非磁性金属检测距离减小)
应差距离检测距离的10%以下
电源电压10-30VDC
残余电压<2V
最大负载电流200mA
消耗电流<10mA
漏电流<0.01mA
耐电压AC 1000V/1min，50-60HZ，充电部与外壳之间
绝缘阻抗50MΩ以上(DC 500V兆欧表)充电部与外壳之间
温度漂移±20％
重复精度<3.0%(Sr）
显示灯动作指示灯(红色)
动作形态NO:常开   NC: 常闭
保护回路浪涌保护回路、短路保护、极性反接保护
环境温度动作时、储存时:-25-+70°C  ( 不结冰、不结露)
环境湿度动作时、保存时:各35-85%RH( 不结露 )
振动(耐久 )10~55Hz上下振幅1.5mmX/Y/Z各方向2h
冲击( 耐久 )500M/S²，X/Y/Z各方向10次
保护构造IP67（IEC）
连接方式导线引出型( 标准2米可延长)
外壳材质黄铜镀镍
检测面材质PC


PT30-E15PC
直流3线式PNP输出
