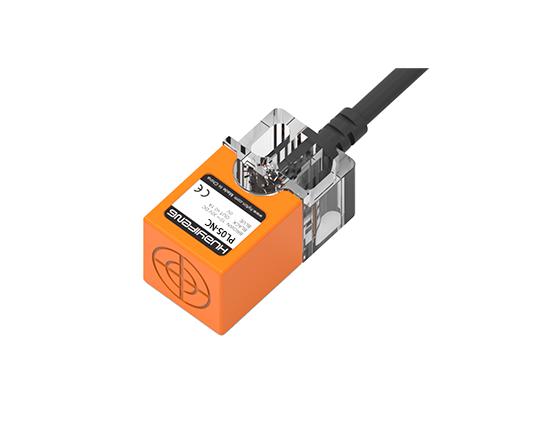

PL05-NC
PL05-NC
电感式接近传感器
PL05-NC

  • 种类齐全

  • 安装简便

  • 耐弯曲电缆

  • 保护等级IP67

产品咨询
概述
种类
技术参数

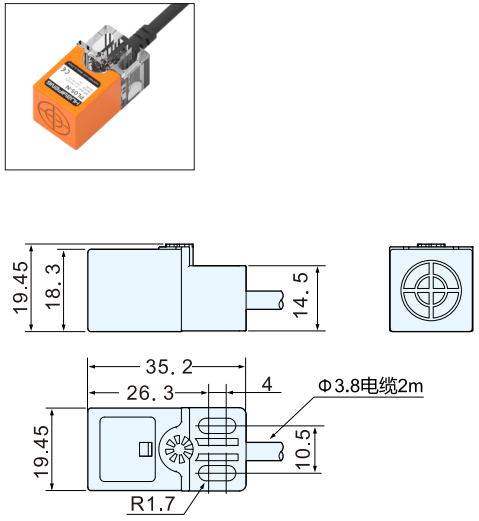

尺寸图

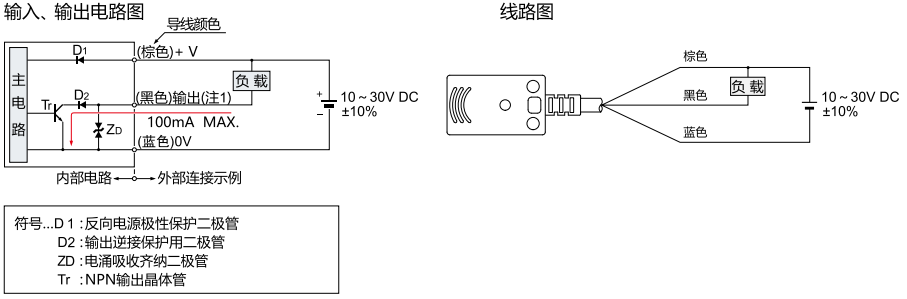

接线图
下载
种类齐全
产品规格尺寸齐全，可根据安装需求选择型号
品质保障
采用专用IC，使用寿命更长
安装简便
安装简单，可用于高速脉冲发生器、高速旋转控制器等。
成本优势
实现高性能、高性价比的标准接近传感器。
耐弯曲电缆
耐弯曲性能提高10倍(与以往对比)
保护等级IP67
实现了IP67保护构造，优异的耐水和耐油性能
种类形状（mm)检测距离NPN型PNP型输出动作
前面检测1705914822764935.png5mmPL05-NPL05-P常开
PL05-NCPL05-PC常闭
1705914837600978.png5mmTL18-Q5NTL18-Q5P常开
TL18-Q5NCTL18-Q5PC常闭
8mm T：距离增长TLT18-Q8NTLT18-Q8P常开
TLT18-Q8NCTLT18-Q8PC常闭
1705914855898779.png5mmSNO4-NSN04-P常开
SN04-NCSN04-PC常闭
8mm T：距离增长SNT08-NSNT08-P常开
SNT08-NCSNT08-PC常闭
上面检测1705914869394789.png5mmTL18-W5NTL18-W5P常开
TL18-W5NCTL18-W5PC常闭



安装方式非齐平安装
检测距离5mm±10%
检测物18*18*1mm Fe
开关模式常开、常闭
输出模式NPN PNP输出
响应时间2ms
开关频率500HZ
重复精度＜3%(Sr)
迟滞(回差/应差)10%
工作电压10-30VDC
消耗电流10mA以下
残余电压＜2V
负载电流100mA
漏电流＜1mA
绝缘电阻50MΩ以上(DC500V兆欧表)充电部与外壳间
耐压AC1000V50/60HZ1min充电部与外壳间
保护电路浪涌保护回路、短路保护、极性反接保护
工作环境温度动作时:-25至70°C,保存时-25至70°C(无结冰)
工作环境湿度动作时:35至85%6,保存时35至85°C(无结冰)RH
抗振性500M/S2XY,Z 方向各2H
防护等级IP67(IEC)
连接方式导线引出型
外壳材质ABS
检测面材质ABS


PL05-NC
直流3线式NPN输出
选型手册
  • 选型手册
    选型手册
    PL/SN/TL系列 方型接近传感器
    下载
说明书
  • 说明书
    说明书
    SN系列 方型接近传感器产品说明书
    下载
CAD
  • CAD
    CAD
    SN系列 方型接近传感器产品3D数模
    下载
