CTS2-BAAH3-485-C1
CTS2-BAAH3-485-C1
接触传感器
CTS2-BAAH3-485-C1

  • CMOS光栅测量技术原理/光学绝对值直线编码器原理

  • 高精度,具备0.2μm高分辨率

  • 应用广，可支持测量厚度/距离/直径/偏移度/平整度

  • 金属外壳/P65防护等级

  • 采用RS485输出方式

产品咨询
概述
种类
技术参数
尺寸图
接线图
配件
下载
M3螺丝轻松安装！
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
高精度定位
具备0.2μm高分辨率精度
应用范围广
可支持测量厚度/距离/直径/偏移度/平整度等多种检测
COMS光栅测量与光学觉得值原理
使用CMOS读取绝对值刻度尺的位置
出线方式
可拆卸传感器头电缆，安装更便捷

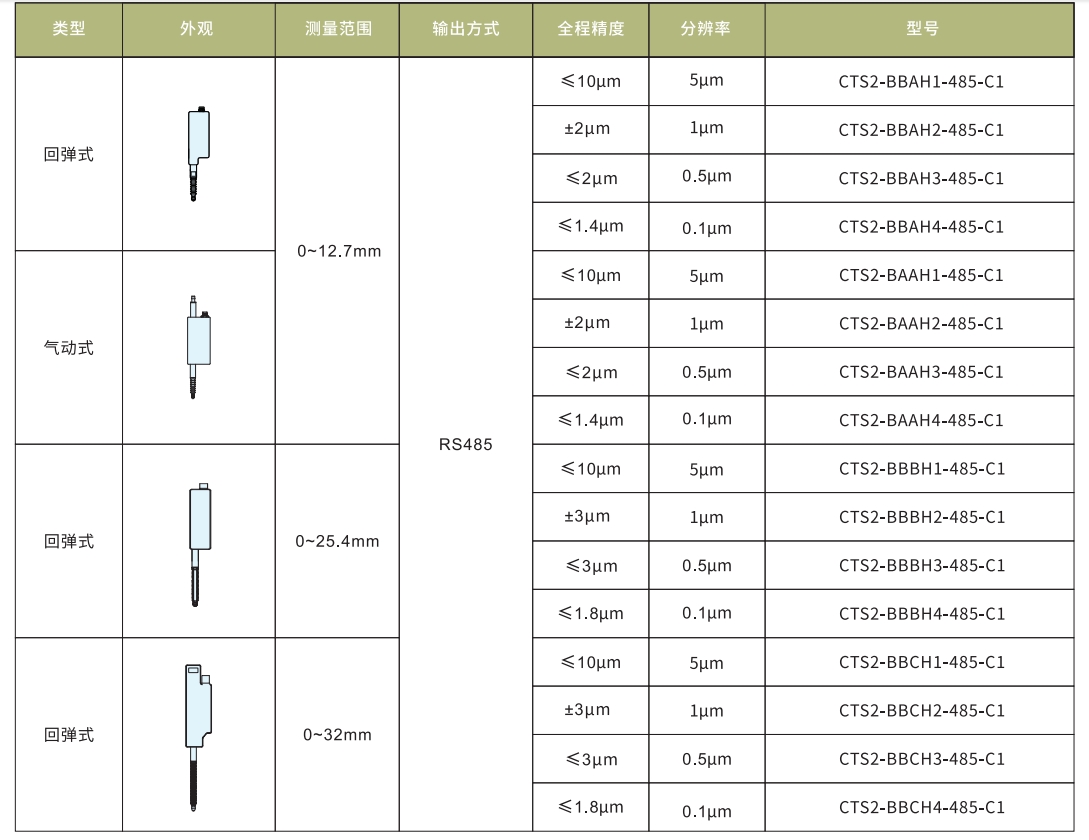

类型

外观测量范围
输出方式全程精度分辨率型号

回弹式

接触式位移回弹式.png0~12.7mm

RS485

≤10μm5μmCTS2-BBAH1-485-C1
±2μm1μmCTS2-BBAH2-485-C1
≤2μm0.5μmCTS2-BBAH3-485-C1
≤1.4μm0.2μm

CTS2-BBAH4-485-C1

气动式接触式位移气动式.png≤10μm5μm

CTS2-BAAH1-485-C1

±2μm1μm

CTS2-BAAH2-485-C1

≤2μm0.5μm

CTS2-BAAH3-485-C1

≤1.4μm0.2μmCTS2-BAAH4-485-C1



驱动方式气动式
测量范围0~12.7mm
气管使用规格外径φ4mm气管
流体使用规格干燥的清洁空气
压力使用范围0.16~0.2Mpa
分辨率0.5μm
精度≤2μm
响应时间50ms
电源电压5~24VDC
工作电流<50mA
通讯协议Modbus RTU协议
输出信号RS 485电平信号
测量力2.4~3.4N
工作环境温度-10~+50°C(无冻结)
储存温度-20~+70°C(无冻结)
工作环境湿度35%~85%(无冷凝)
防护等级IP65
材质主体:铝合金,防尘套:氟橡胶;测头:硬质合金
