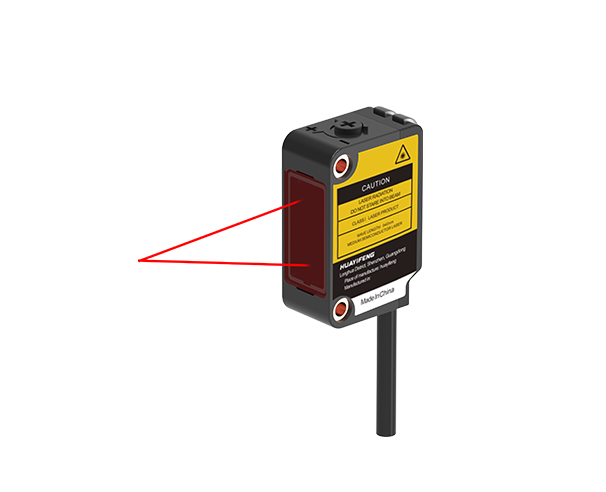

EST-3D4000-485

  • 利用TOF(Time of Flight)技术原理

  • 检测时不受检测物颜色或表面情况影响

  • 检测状态模式及距离调整，一键示教

  • 小机身，但仍可进行3m长距离检测

  • 支持RS485通讯接口

产品咨询
概述
种类
技术参数
尺寸图
接线图
下载
M3螺丝轻松安装！
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种

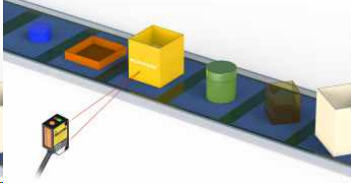

TOF的检测原理不受被测物体表面颜色情况影响
不受被测物体表面或颜色情况影响的TOF检测原理
狭小空间也能随处安装的紧凑机身设计

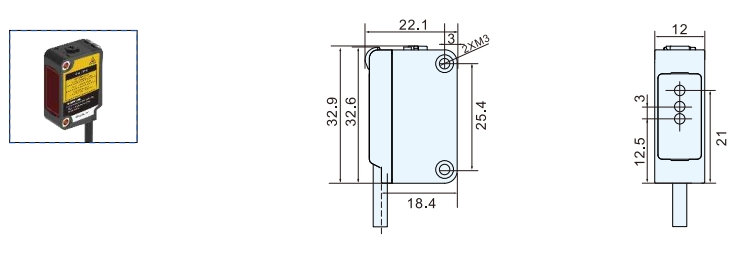

22.1x12x32.9（mm）的安装尺寸在空间狭小的工位也能及时安装。

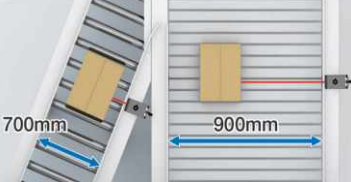

盲区小，检测范围广
感应范围为10-4000mm，言区最小仅为10mm，针对不同检测距离需求,无需根据感应距离配置不同的传感器
检测方式设定范围光斑大小型号出现方式
TOF
0.05~3m
4.5mmX5.5mm(3m处)EST-3D3000N出线式

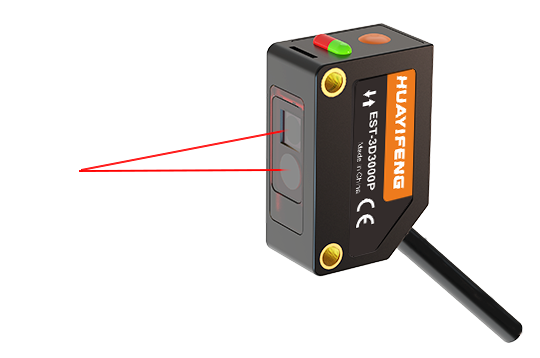

0.05~4mEST-3D3000P
0.05~4mLED:Ф39mm(1m处)Laser:40mmx50mm(1m处)EST-3D4000-485
检测距离50~4000mm
光斑尺寸LED:中39mm@1000mm Laser:40mm*50mm@1000mm
光源630nm,940nm
检测距离设置4000mm(距离超出 4100mm 时输出0xFFFF,不可调)
分辨率1mm
工作电压10~30V DC
空载电流20mA(3)
开关频率(数据上传速率)30Hz
输出类型RS485
重复精度±8mm
保护电路逆极性保护
准确度±40mm @4M
工作环境温度-20~+55℃
储存温度-30~70°C
温度漂移1mm/°c
lP防护等级IP65
连接方式2米直接出线型
材质外壳:PC+ABS,镜罩PC,侧盖PC+ABS

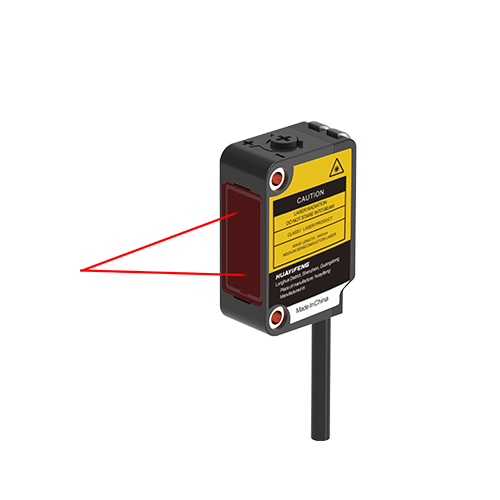

EST-3D4000-485

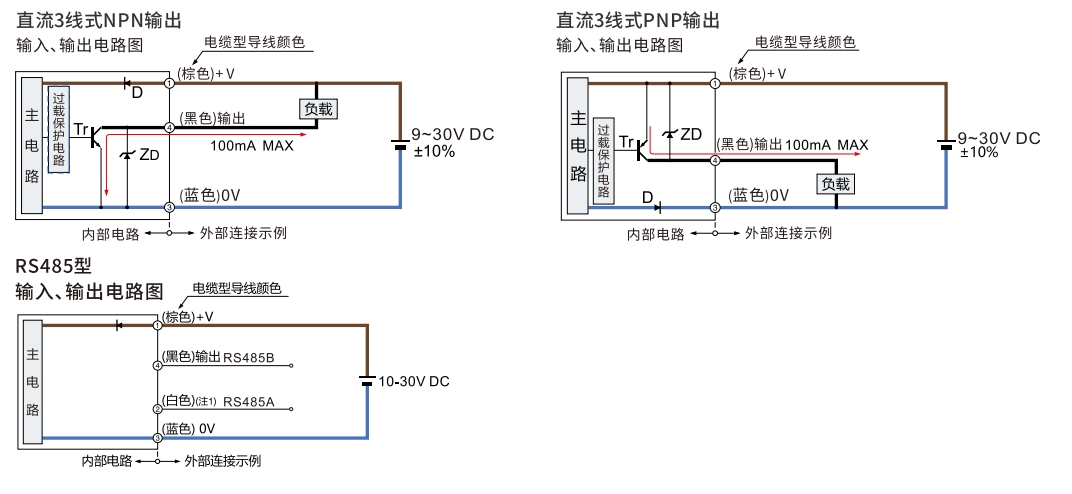

直流3线式输出
