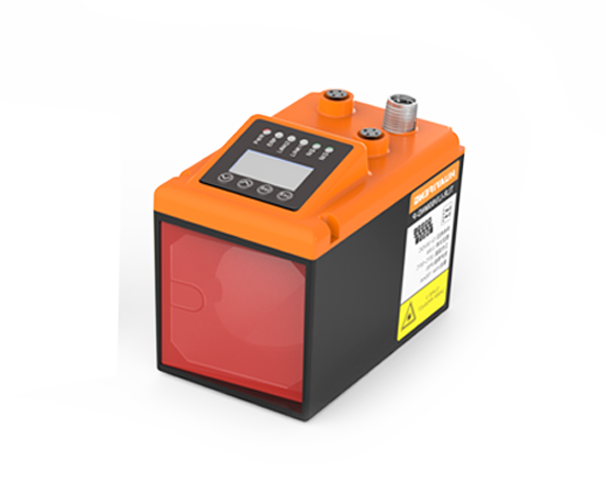

TLR-LIV6OMND-P
TLR-LIV6OMND-P
光电/激光传感器
TLR-LIV6OMND-P

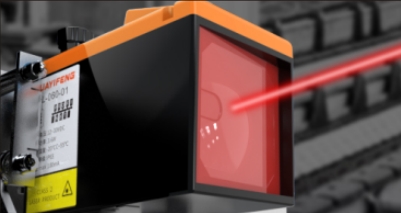

  • 采用TOF检测原理,不受工件表面状态的影响,进行稳定检测

  • 具有60m和100m两种“超”大范围距离产品可选择

  • 配备Profinet、SSl、Ethernet三种使用类型

  • 使用标配固定支架，安装简便,调整准确

产品咨询
概述
种类
技术参数

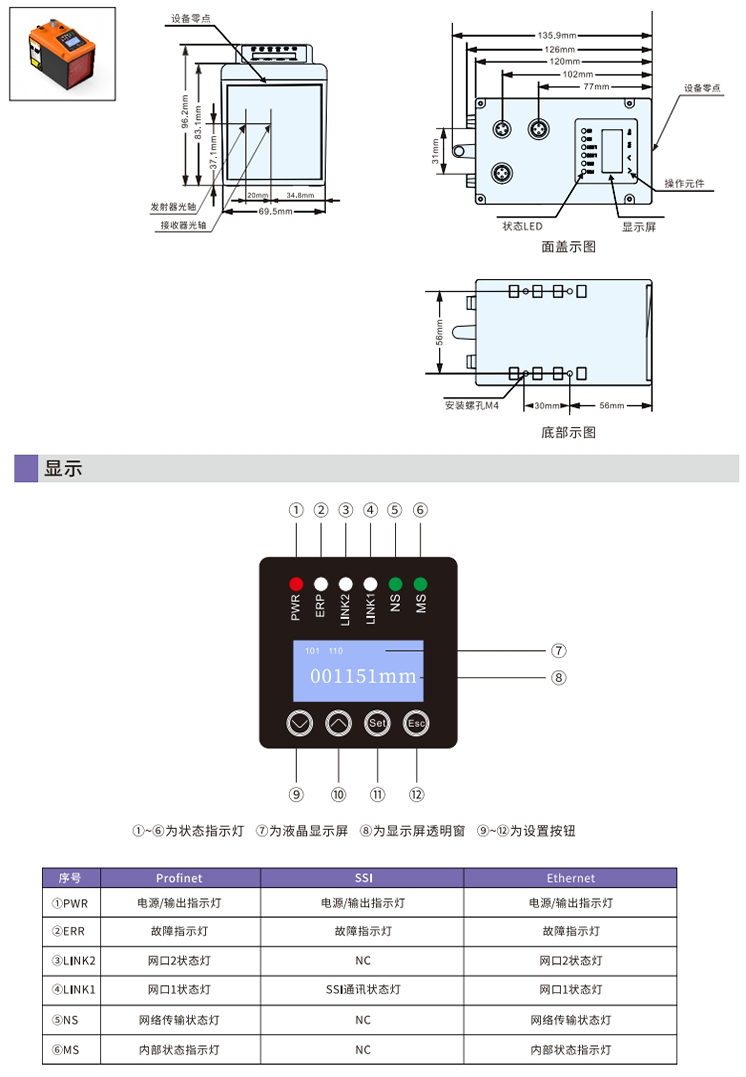

尺寸图
接线图
配件
下载
M3螺丝轻松安装！
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)
  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
超大范围检测
可实现0.06至10m的“超”大范围检测
紧凑型设计，高性能强

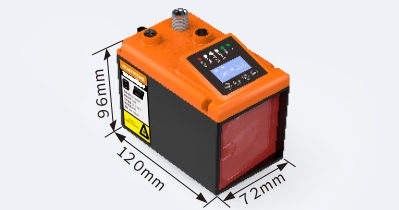

外壳尺寸仅为120x72x96mm，在其性能级别距离传感器中属于较小规格
创新设计，已安装

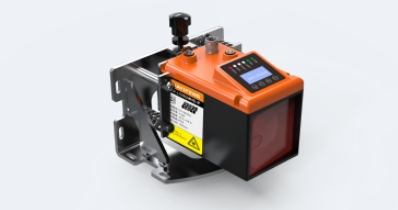

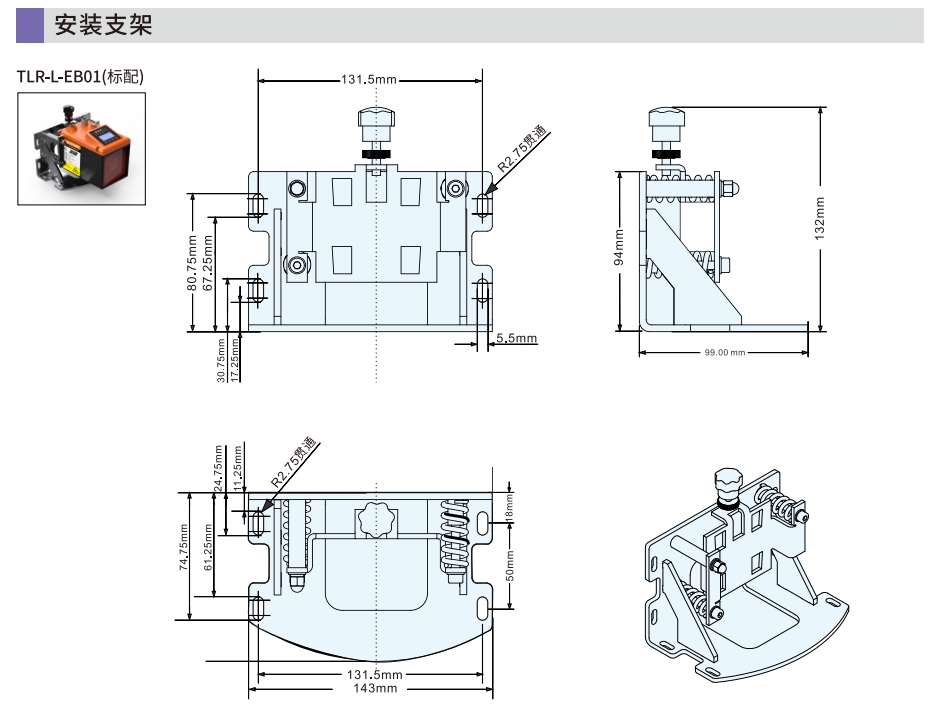

创新的固定系统,将传感器挂在固定支架上，仅通过3个弹螺丝即可进行准确调整,安装简便并且更换快速


形状检测距离原理光源准确度重复精度输出类型型号



0.3~60m





TOF





红色激光





±3mm





±1mm

Profinet(2路)TLR-LIV60MND-P
SSI(1路)TLR-LIV60MND-S
ETHERNET/IP(2路)TLR-LIV60MND-E


0.3~100m

Profinet(2路)TLR-LIV100MND-P
SSI(1路)TLR-LIV100MND-S
ETHERNET/IP(2路)TLR-LIV100MND-E
检测距离0.3m~60m

光源

650nm 红色激光
测量物体反光膜·钻石级
准确度± 3mm
重复精度±1mm
响应时间3ms
激光等级CLASS II
光斑尺寸10cmx7cm@100m
工作电压12~30VDC,Vp-p<10%
空载电流<150mA@24V
输出类型NPN晶体管输出:负载电流≤100mA)
保护电路电源逆极性保护、电源过压保护、开关输出短路保护
抗环境光强度太阳光:100000Lux;白炽灯:3,000Lux
工作温度-20~55°C
防护等级IP65
显示面板按钮设置参数;液晶屏,指示灯
接口M12接插件


TLR-LIV60MND-P

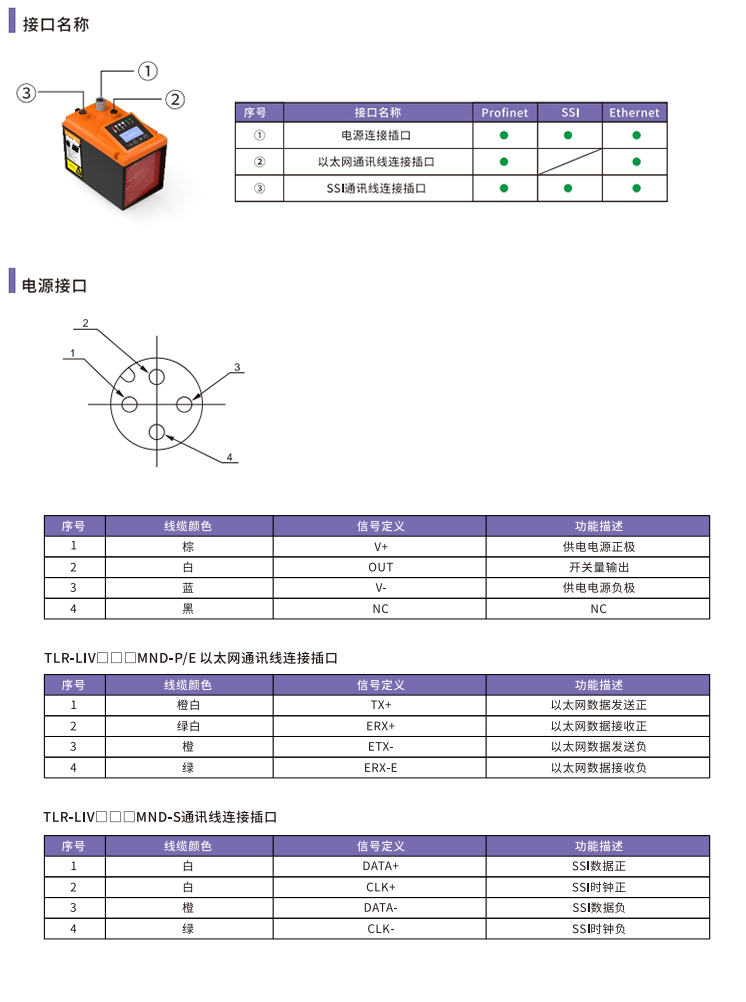

接线图


选型手册
  • 选型手册
    选型手册
    激光测距传感器TLR-L产品手册
    下载
CAD
  • CAD
    CAD
    激光测距传感器TLR-L-3D数模
    下载
