LS201-BG300PD
LS201-BG300PD
光电/激光传感器
LS201-BG300PD

  • 抗干扰

  • 安装环境适应性

  • BGS功能的完美应用

产品咨询
概述
种类
技术参数
尺寸图

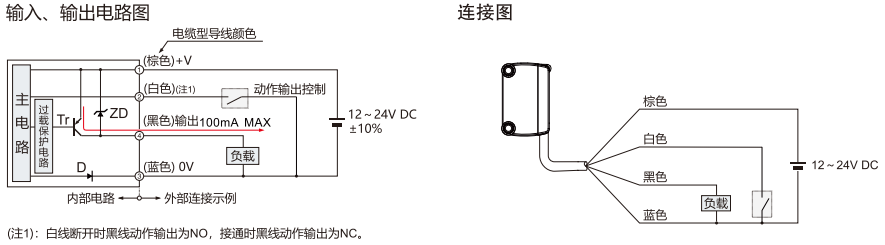

接线图
下载
BGS功能的完美应用
异色工件通过时，可以几乎同等的距离检测黑色和白色工件。即使在异色工件流通的生产线上进行换产时，也无需调节检测距离。
无背景时，工件与背景物体分离时
安装环境适应性
产品出线口的特殊开口设计，提高了产品的安装可能性。
可稳定检测高亮镜面的目标物 [LS201-BG100系列]
在检测高亮目标物时，小光斑很容易受安装角度的影响，输出极不 稳定，而LS201-BG100系列产品有效的改善了这一问题，即使在 镜面检测时，也能进行稳定检测!
抗干扰
根据独特的外界干扰光回避算法也能对抗变频荧光灯。
关于BGS(Background suppression)功能
BGS一背景抑制功能，不会对比设定距离更远的背景进行检测的功能，所以如果更改背景颜色或有人通过时检测也不受影响。
检测方式形状（mm）检测范围（白底纸）设定范围（BGS）光斑大小NPN型PNP型
距离设定型1701328263446615.png5~150mm20~100mm2mmLS201-BG50NDLS201-BG50PD
5~200mm20~120mm9mmLS201-BG100NDLS201-BG100PD
10~300mm35~200mm20mmLS201-BG300NDLS201-BG300PD



距离设定范围(BGS)35~200mm
检测距离(白色无光泽纸)10~300mm
应差动作距的5%以下(使用白色无光泽细)
重复精度沿检测轴:1mm以下，垂直于检测轴:0.2mm以下(使用白色无光泽纸)
电源电压12~24VDC+10%脉动P-P10%以下
消耗电流25mA以下
输出NPN输出型                                                                                                    PNP输出型

NPN开路集电极品体管                                                                              PNP开路集电极晶体管

最大流入电流:100mA，                                                                             最大源电流:100mA，

外加电压:30VDC以下(输出和0V之间)                                                    外加电压:30VDC以下(输出和+V之间)

剩余电压:2V以下(流入电流为100mA时)                                               剩余电压 2V以下(源电流为10mA时)

1V以下(流入电流为16mA时)                                                                    1V以下(源电流为16mA时)

输出动作检测时ON/非检测时ON 装备2种输出
短路保配备
反应时间5ms以下
工作状态指示灯红色LED(输出ON时亮起)
电源指示灯绿色LED(通电时亮起)
距离设定调节器配备机械式5圈调节器
检测模式可用检测模式BGS功能
自动防干扰功能配备
保护构造IP64
使用环境温度-25~+55℃(注意不可结露、结冰)，存储时:-30~+70℃
使用环境湿度35~+85%RH，存储时:35~+85%RH
使用环境照明度白炽灯:受光面照明度3000lx以下
耐电压AC1000V1分钟所有电源连接端子与外壳之间
绝缘电阻所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表
耐振动频率10~500Hz双振幅3mm(MAX.50G）X，Y和Z方向各2次
耐冲击加速度500m/s(约50G)X，Y和Z方向各10次
投光元件红色LED(投光波峰波长:650nm、调制式)
光点直径约 Ф20mm(距离300mm时)
材质外壳:PC
电缆Ф3.8电缆，4芯，长2m


LS201-BG300PD
直流4线式PNP输出
