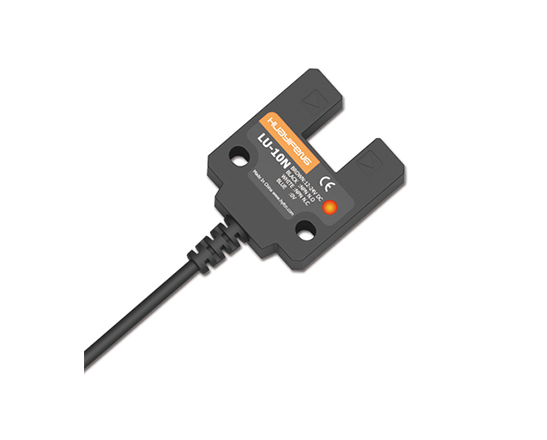

LU-10N
槽型光电传感器
LU-10N
  • 装备有两个独立的输出

  • 抗干扰能力强

  • 槽宽宽度有两种型号选择

  • 高速响应

  • 标配2m耐曲折导线

M3螺丝轻松安装!
M2螺丝或者M3螺丝可轻松安装。
(M2螺丝或者M3螺丝・垫圈等请另外单独准备。)

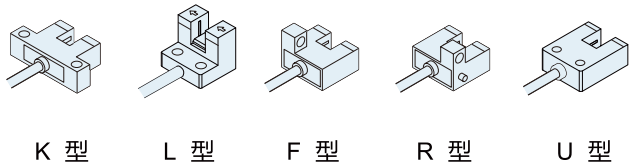

  • ■ M2或者M3螺丝1点固定 : PM-F25、PM-R25
  • ■ M2或者M3螺丝2点固定 : 除上述以外的其他机种
装备有两个独立的输出
所有型号均装备有两个独立的输出,入光时ON/遮光时ON,可根据使用场所的不同,应对不同输出要求。
抗干扰能力强
对外乱光干扰抵抗强。
槽宽宽度有两种型号选择
槽宽宽度分为10mm、15mm两种类型,可以根据需求从中选出满足您安装条件的型号。
高速响应
应答频率为1KHZ的高速响应。

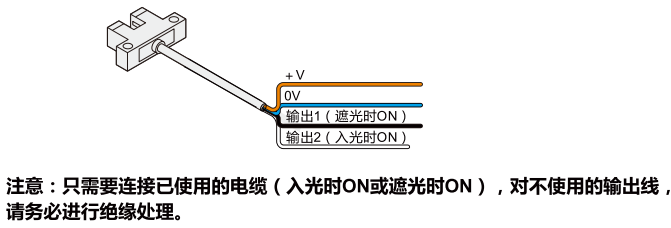

导线引出
标配2m耐曲折电缆
种类10mm凹槽宽度15mm凹槽宽度
NPN输出LU-10NLU-15N
PNP输出LU-10PLU-15P


检测距离10mm凹槽宽度
检测物体1mm不透明物体
光源GaAs红外发光二极管(940nm)
响应频率1kHz
电源电压( 使用电压范围)12~24V DC+10% 脉动P-P10%以下
重复精度0.03mm以下
残留电压2V以下(负戟电流100mA、导线长2m时)
显示灯动作指示灯(红色)
动作形态同时配备两个独立输出(遮光时ON,入光时ON)
保护回路浪涌保护回路、短路保护、极性反接保护
消耗电流s28 mA
负载电流s100mA
环境光源受光面照明度:白炽灯3,000lx以下
环境温度- 10~ +55C(无结冰、结露)
环境湿度45%~85%RH 相对湿度
绝缘阻抗50MQ以上 (DC500V兆欧表)充电部与外壳间
耐电压AC1,000V 50/60Hz1min充电部与外壳间
振动( 耐 久)10~55Hz上下振幅1.5mmX、Y、Z各方向2h
冲击( 耐久 )500m/s'X、Y、Z各方向10次
保护结构IP50
连接方式导线引出型( 标准导线长2m)
外壳材质PC


LU-10N

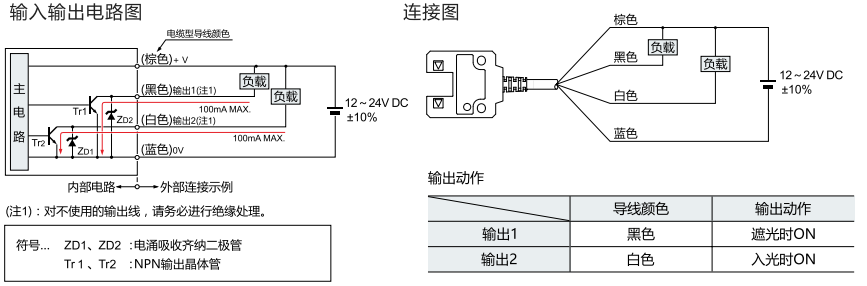

直流4线式NPN输出
选型手册
  • 选型手册
    选型手册
    LU10/15/30系列 宽槽型光电传感器
说明书
  • 说明书
    说明书
    LU10/15/30系列 宽槽型光电传感器产品说明书
CAD
  • CAD
    CAD
    LU10/15/30系列 宽槽型光电传感器产品3D数模
