CSF35-E05PO
CSF35-E05PO
电容式接近传感器

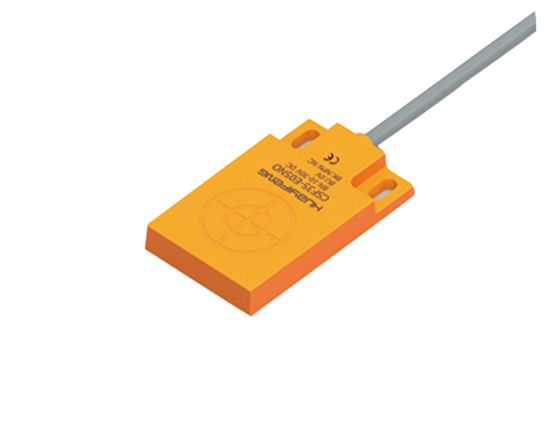

CSF35-E05PO

  • 可检测各种材质

  • 高效节省空间

  • 检测距离可调

  • 保护等级IP67

  • 配备两米耐曲折电缆

产品咨询
概述
种类
技术参数

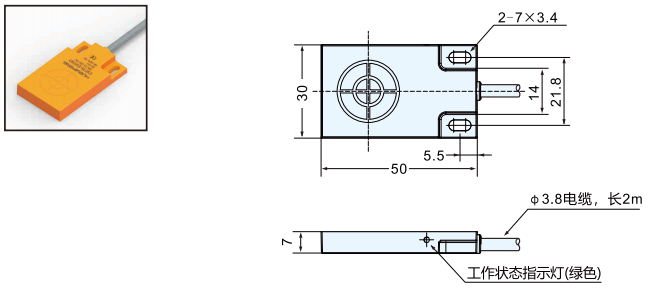

尺寸图
接线图
下载
可检测各种材质
可以检测金属，塑料，液体等不同物质，检测时不受物体透明度、颜色.光泽度或表面特性的影响，应用广泛。
高效节省空间
采用扁平设计,可以安装在受保护的位置或紧靠着过程而安装，而且可直接安装至金属面，有效的节省安装空间。
检测距离可调
备有灵敏度调节电位器可以方便的调节检测距离的规格。
稳定耐用
采用非接触式感应原理，具有超长的使用寿命和出色的过程安全性。
保护等级IP67
实现了IP67保护构造，优异的耐水和耐油性能。
出线方式
配备两米耐曲折电缆
形状形状尺寸检测距离NPN型PNP型输出动作
1705975592154324.png18x30mm4mmCSF31-E04NOCSF31-E04PO常开
CSF31-E04NCCSF31-E04PC常闭
1705975609867290.png50x20mm2-10mmCSF20-E10NOCSF20-E10PO常开
CSF20-E10NCCSF20-E10PC常闭


注：检测距离固定型，无调整旋钮

10mmCSF20-E10NO-ACSF20-E10PO-A常开
CSF20-E10NC-ACSF20-E10PC-A常闭
1705975657896351.png30x50mm5mmCSF35-E05NOCSF35-E05PO常开
CSF35-E05NCCSF35-E05PC常闭
1705975678385835.png37x25mm8mmCSF32-E08N1P2NPN常开+PNP常闭
CSF32-E08N2P1NPN常开+PNP常闭
1705975699417667.png50x20mm8mmCSF52-E08N1P2NPN常开+PNP常闭
CSF52-E08N2P1NPN常开+PNP常闭



安装方式
非齐平安装
检测距离5mm±10%
检测物30*30*1mm Fe
开关模式常开、常闭
输出模式NPN PNP输出
响应时间10ms
开关频率100HZ
重复精度＜3%(Sr)
迟滞(回差/应差)20%
工作电压DC10-30V
消耗电流15mA以下
残余电压＜2V
负载电流100mA
漏电流＜1mA
绝缘电阻50MΩ以上(DC500V兆欧表)充电部与外壳间
耐压AC1000V50/60HZ1min充电部与外壳间
保护电路浪涌保护回路、短路保护、极性反接保护
工作环境温度动作时:-25至70°C,保存时-25至70°C(无结冰)
工作环境湿度动作时:35至85%6,保存时35至85°C(无结冰)RH
抗振性500M/S2XY,Z 方向各2H
防护等级IP67(IEC)
连接方式导线引出型( 标准2米可延长)
外壳材质PBT


CSF35-E05PO
直流3线式PNP输出
选型手册
  • 选型手册
    选型手册
    CSF系列 扁平型电容接近传感器
    下载
说明书
  • 说明书
    说明书
    CSF系列 扁平型电容接近传感器产品说明书
    下载
CAD
  • CAD
    CAD
    CSF系列 扁平型电容接近传感器产品3D数模
    下载
