种类 | 检测距离 | NPN型 | PNP型 | 输出动作 | 连接方式 | |
基本型 | 屏蔽 | 2mm | PS12-E02NO | PS12-E02PO | 常开 | 出线式 |
PS12-E02NC | PS12-E02PC | 常闭 | ||||
PS12-E02NO-C2 | PS12-E02PO-C2 | 常开 | 接插式 | |||
PS12-E02NC-C2 | PS12-E02PC-C2 | 常闭 | ||||
非屏蔽 | 4mm | PS12-T04NO | PS12-T04PO | 常开 | 出线式 | |
PS12-T04NC | PS12-T04PC | 常闭 | ||||
PS12-T04NO-C2 | PS12-T04PO-C2 | 常开 | 接插式 | |||
PS12-T04NC-C2 | PS12-T04PC-C2 | 常闭 | ||||
长距离型 | 屏蔽 | 4mm | PT12-E04NO | PT12-E04PO | 常开 | 出线式 |
PT12-E04NC | PT12-E04PC | 常闭 | ||||
PT12-E04NO-C2 | PT12-E04PO-C2 | 常开 | 接插式 | |||
PT12-E04NC-C2 | PT12-E04PC-C2 | 常闭 | ||||
非屏蔽 | 8mm | PT12-T08NO | PT12-T08PO | 常开 | 出线式 | |
PT12-T08NC | PT12-T08PC | 常闭 | ||||
PT12-T08NO-C2 | PT12-T08PO-C2 | 常开 | 接插式 | |||
PT12-T08NC-C2 | PT12-T08PC-C2 | 常闭 |

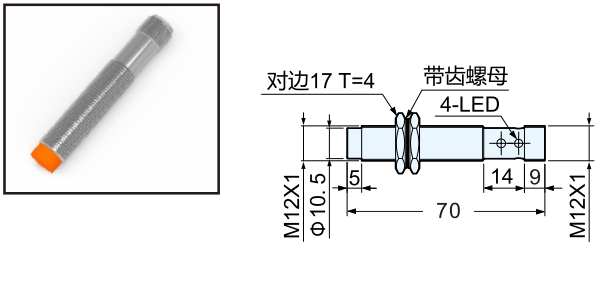

外径尺寸 | 12mm |
屏蔽/非屏蔽 | 非屏蔽 |
检测距离 | 4mm±10% |
检测物体( 铁 ) | 15x15x1mm |
应答频率 | 150HZ |
检测物体 | 磁性金属(非磁性金属检测距离减小) |
应差距离 | 检测距离的10%以下 |
电源电压 | 10-30VDC |
残余电压 | <2V |
最大负载电流 | 200mA |
消耗电流 | <10mA |
漏电流 | <0.01mA |
耐电压 | AC 1000V/1min,50-60HZ,充电部与外壳之间 |
绝缘阻抗 | 50MΩ以上(DC 500V兆欧表)充电部与外壳之间 |
温度漂移 | ±15% |
重复精度 | <3.0%(Sr) |
显示灯 | 动作指示灯(红色) |
动作形态 | NO:常开 NC: 常闭 |
保护回路 | 浪涌保护回路、短路保护、极性反接保护 |
环境温度 | 动作时、储存时:-25-+70°C ( 不结冰、不结露) |
环境湿度 | 动作时、保存时:各35-85%RH( 不结露 ) |
振动(耐久 ) | 10~55Hz上下振幅1.5mmX/Y/Z各方向2h |
冲击( 耐久 ) | 500M/S²,X/Y/Z各方向10次 |
保护构造 | IP67(IEC) |
连接方式 | 导线引出型( 标准2米可延长) |
外壳材质 | 黄铜镀镍 |
检测面材质 | PC |
