LSF-W35PC-C
光电/激光传感器
LSF-W35PC-C
  • 超小型、节省空间

  • 配有两种检测方式

  • 清晰可见的工作状态指示灯

  • 限定反射型产品,可对暗色(黑色物体)进行稳定检测

超小型、节省空间
超小体积,适用于各种狭窄空间的安装。
配有两种检测方式
备有2种检测方式,可以从中选出满足你安装条件的型号
暗色物体检测,距离最小15mm
可对暗色(黑色物体),检测距离最小可达15mm
连接器连接型
省去了以往需要实施锡焊接、绝缘处理等一切麻烦 实现快速连接,非常简便。
检测面上端检测
开关模式NO/PO:入光动作/NC/PC:速光动作
检测距离白色:35mm士10%;黑色:白色距离的40%;高反:大于白色距离45%
检测物体50*50mm白色、黑色无光纸:50*50mm玻璃、镜子
应差检测距离的20%以下
控制输出NPN/PNP输出:流入电流100mA时(剩余电压:2V以下)
光源红外光940nm
反应时间1ms以下
 电源电压12~24 DC士10%
重复精度0.08mm以下
消耗电流20mA以下
负载电流≤100mA(24DC)
残留电压<2.0V(100mA)
耐压AC1000V50/60Hz1min充电部与外壳间
指示灯动作指示灯(红色)
保护回路浪涌保护回路、短路保护、极性反接保护
环境温度动作时:-10-+50℃保存时:-10℃-70℃(不结冰、不结露)
工作环境湿度35~85RH(无凝露)
环境照度白炽灯≤3000LUX;LED灯<3000Lux;太阳光≤10000LuX
绝缘阻抗电源端子与外壳之间>50MQ(500V DC)
振动(耐久) 10~55Hz上下振幅1.5mmX、Y、Z各方向2h
冲击(耐久)500M/S2 X/Y/Z方向各3次
连接方式导线引出型
外壳材质PC


LSF-W35PC-C

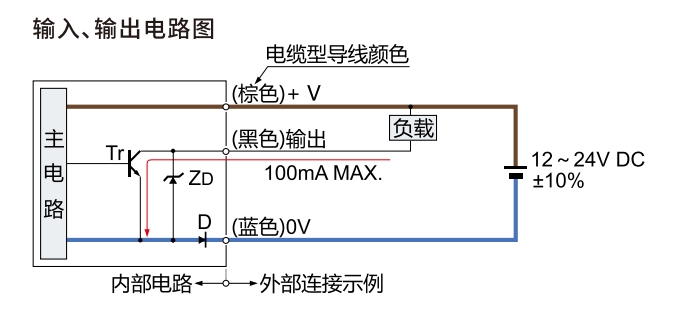

直流3线式NPN输出
