LSD-W07NO
LSD-W07NO
光电/激光传感器
LSD-W07NO

  • 超小型、节省空间

  • 配有两种检测方式

  • 清晰可见的工作状态指示灯

  • 增加连接器连接型


产品咨询
概述
种类
技术参数

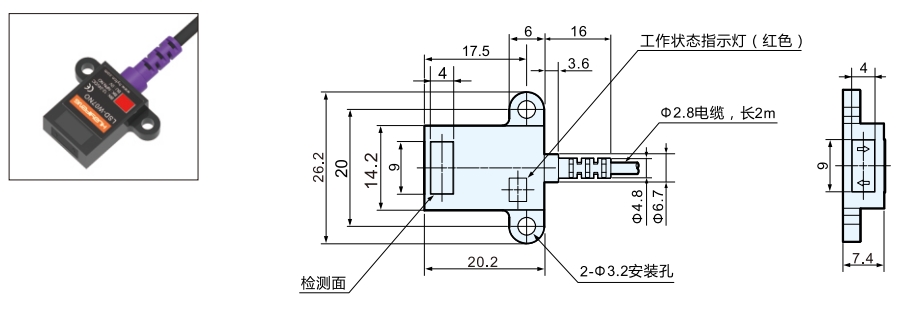

尺寸图

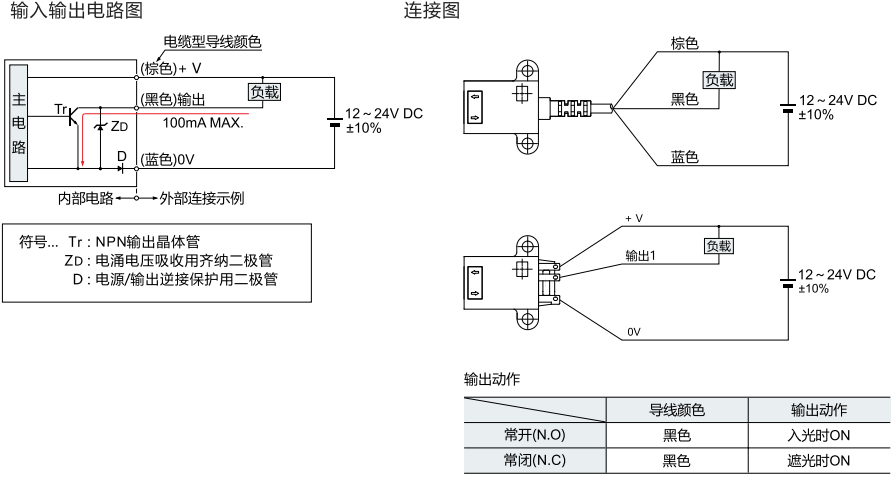

接线图
下载
超小型、节省空间
超小体积，适用于各种狭窄空间的安装。

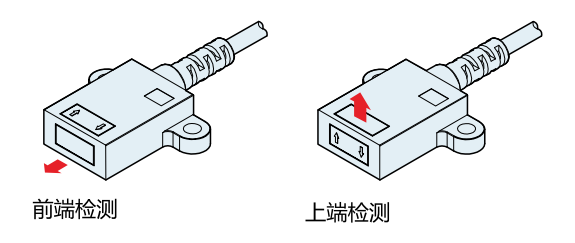

配有两种检测方式
备有2种检测方式，可以从中选出满足你安装条件的型号

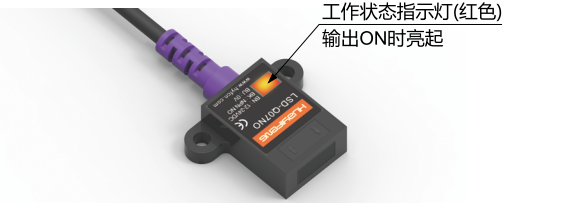

清晰可见的工作状态指示灯
可以从任何角度，随时确认检测状态。

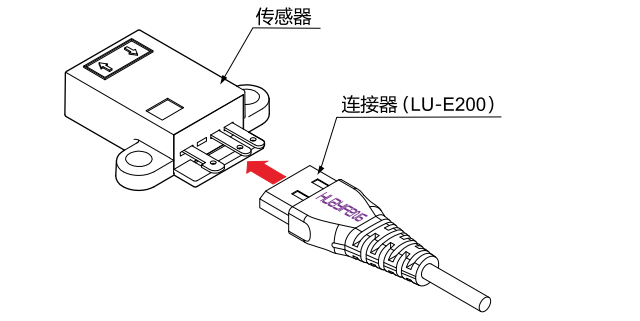

连接器连接型
省去了以往需要实施锡焊接、绝缘处理等一切麻烦 实现快速连接，非常简便。
种类出线式接插式出线式接插式
NPN常开LSD-W07NOLSD-W07NO-CLSF-W35NO-CLSF-W35PO-CLSD-Q07NOLSD-Q07NO-CLSF-Q35NO-CLSF-Q35PO-C
NPN常闭LSD-W07NCLSD-W07NC-CLSF-W35NC-CLSF-W35PC-CLSD-Q07NCLSD-Q07NC-CLSF-Q35NC-CLSF-Q35PC-C



检测面上端检测型
输出动作NO:入光时ON; NC:遮光时ON
检测距离14±2mm(白色无光泽纸)
应差检测距离的20%以下
控制输出NPN/PNP输出:流入电流100mA时(剩余电压:2V以下)
光源红外光940nm
反应时间1ms以下
 电源电压12~24 DC士10%
重复精度0.08mm以下
消耗电流25mA以下
负载电流≤100mA(24DC)
残留电压<2.0V(100mA)
指示灯动作指示灯(红色)
保护回路浪涌保护回路、短路保护、极性反接保护
环境温度动作时:-10-+50℃保存时:-10℃-70℃(不结冰、不结露)
工作环境湿度35~85RH(无凝露)
环境照度白炽灯≤3000LUX;LED灯<3000Lux;太阳光≤10000LuX
绝缘阻抗电源端子与外壳之间>50MQ(500V DC)
振动(耐久) 10~55Hz上下振幅1.5mmX、Y、Z各方向2h
冲击(耐久)500M/S2 X/Y/Z方向各3次
连接方式导线引出型
外壳材质PC


LSD-W07NO
直流3线式NPN输出
选型手册
  • 选型手册
    选型手册
    LSD/LSF系列 扁平型光电传感器手册
    下载
说明书
  • 说明书
    说明书
    LSD系列 扁平型光电传感器产品说明书
    下载
CAD
  • CAD
    CAD
    LSD系列 扁平型光电传感器产品3D数模
    下载
