LSD-W07NC
LSD-W07NC
光电/激光传感器
LSD-W07NC

  • 超小型、节省空间

  • 配有两种检测方式

  • 清晰可见的工作状态指示灯

  • 增加连接器连接型


产品咨询
概述
种类
技术参数
尺寸图

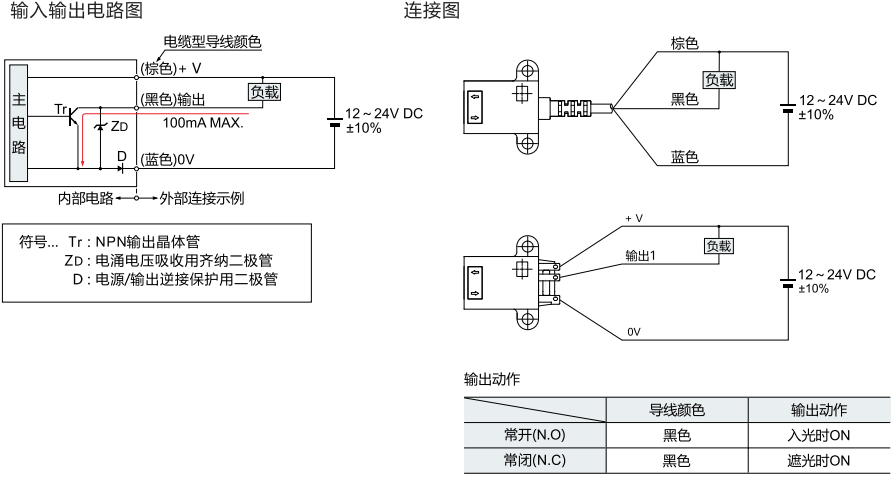

接线图
下载
超小型、节省空间
超小体积，适用于各种狭窄空间的安装。

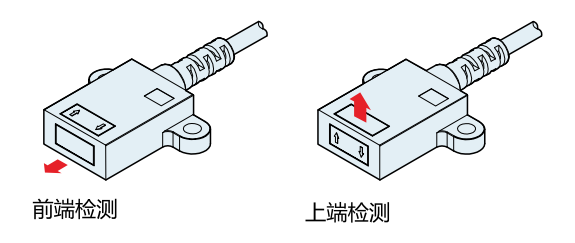

配有两种检测方式
备有2种检测方式，可以从中选出满足你安装条件的型号
清晰可见的工作状态指示灯
可以从任何角度，随时确认检测状态。

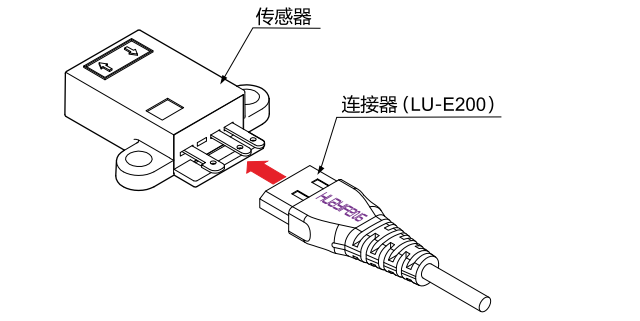

连接器连接型
省去了以往需要实施锡焊接、绝缘处理等一切麻烦 实现快速连接，非常简便。
种类出线式接插式出线式接插式
NPN常开LSD-W07NOLSD-W07NO-CLSF-W35NO-CLSF-W35PO-CLSD-Q07NOLSD-Q07NO-CLSF-Q35NO-CLSF-Q35PO-C
NPN常闭LSD-W07NCLSD-W07NC-CLSF-W35NC-CLSF-W35PC-CLSD-Q07NCLSD-Q07NC-CLSF-Q35NC-CLSF-Q35PC-C



检测面上端检测型
输出动作NO:入光时ON; NC:遮光时ON
检测距离14±2mm(白色无光泽纸)
应差使用白色无光泽纸(15*15mm工作距离的20%以下)
光源红外线LED(投光波峰波长:940nm，调制式)
反应时间1ms以下
 电源电压DC12-24V
重复精度0.08mm以下
开关容量3-100mA
残留电压3V以下(负载电流100mA、导线长2m时)
显示灯动作指示灯(红色)
保护回路浪涌保护回路、短路保护、极性反接保护
环境温度动作时:-10-+55℃保存时:-25℃-80℃(不结冰、不结露)
环境照度的影响受光面照度3000LX以下
绝缘阻抗50MQ以上(DC500V兆欧表)充电部与外壳间
振动(耐久) 10~55Hz上下振幅1.5mmX、Y、Z各方向2h
冲击(耐久)500M/S2 X/Y/Z方向各10次
连接方式导线引出型
外壳材质PC


LSD-W07NC
直流3线式NPN输出
